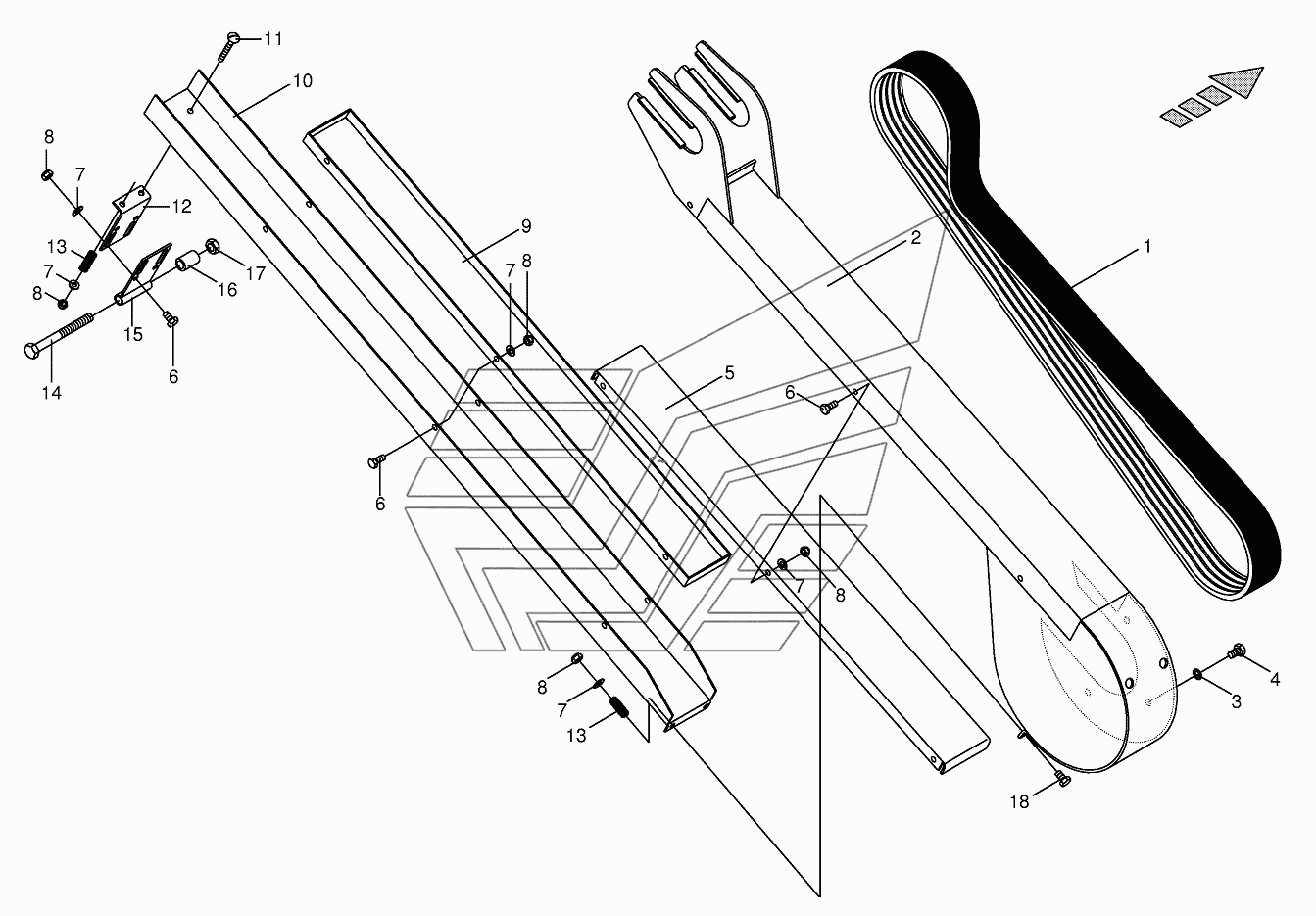

Belt gurd located on the rh side BIG-M-I. Каталог 2016г.

Belt guard located on central gearbox BIG-M-I Belt gurd located on the lh side BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Power band

Заводской номер: 009215140 Количество на модель:
009215140
2

Номер детали на чертеже:

2

Belt drive guard

Заводской номер: 002298570 Количество на модель:
002298570
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
5

Номер детали на чертеже:

5

Guard for belt rocker arm

Заводской номер: 002298650 Количество на модель:
002298650
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009104130 Количество на модель:
009104130
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
9

Номер детали на чертеже:

9

Guard for belt rocker arm

Заводской номер: 002298670 Количество на модель:
002298670
10

Номер детали на чертеже:

10

Guard for belt rocker arm

Заводской номер: 002298660 Количество на модель:
002298660
11

Номер детали на чертеже:

11

Coach bolt

Заводской номер: 009052351 Количество на модель:
009052351
12

Номер детали на чертеже:

12

Angle-left

Заводской номер: 002298680 Количество на модель:
002298680
13

Номер детали на чертеже:

13

Pressure spring

Заводской номер: 00520531 Количество на модель:
00520531
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009003101 Количество на модель:
009003101
15

Номер детали на чертеже:

15

Support

Заводской номер: 002298690 Количество на модель:
002298690
16

Номер детали на чертеже:

16

Spacer tube

Заводской номер: 002768650 Количество на модель:
002768650
17

Номер детали на чертеже:

17

Hex nut-low form

Заводской номер: 009085150 Количество на модель:
009085150
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009014211 Количество на модель:
009014211
