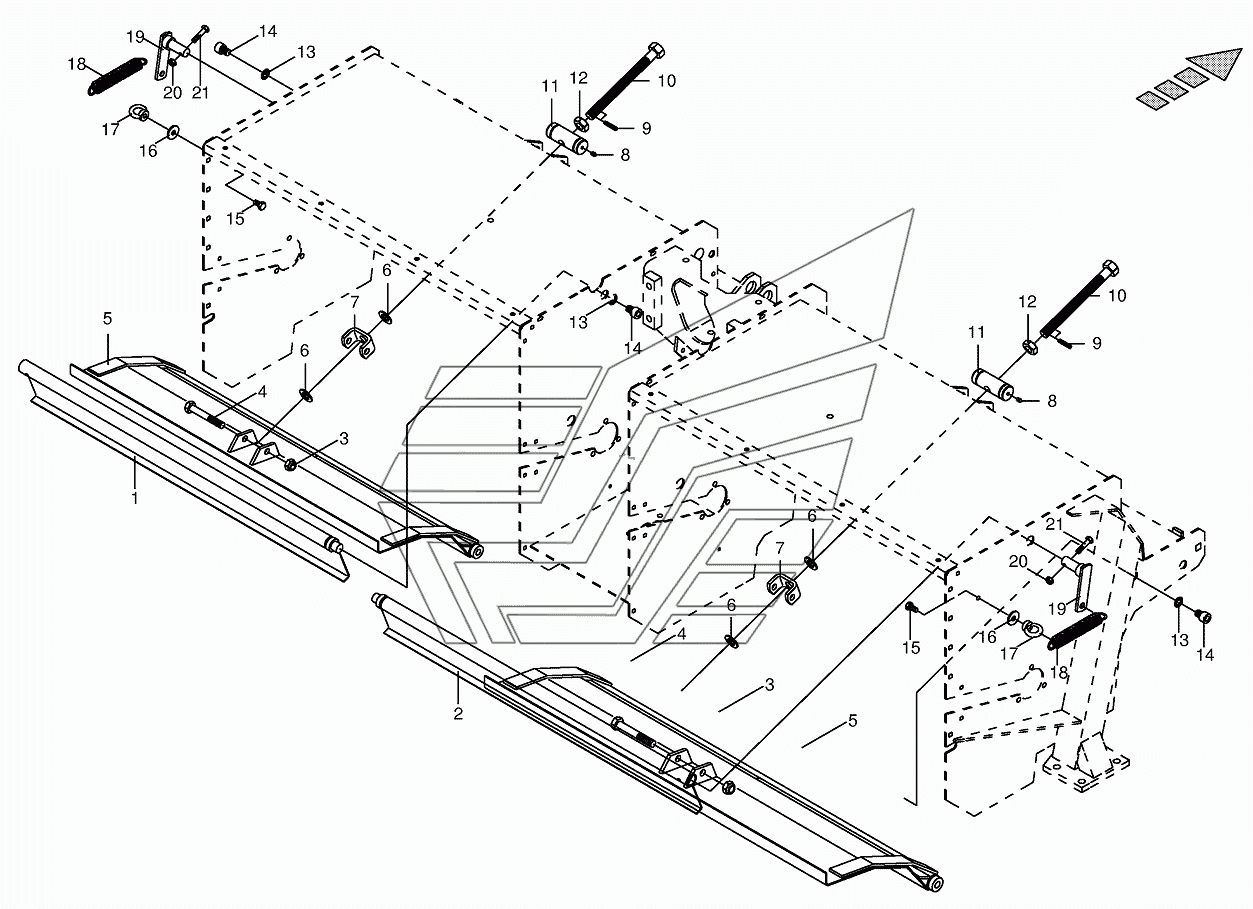

Conditioner comb with accessories BIG-M-I. Каталог 2016г.

Tine conditioner housing, assembled BIG-M-I Finger rotor, assembled BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cover plate-left

Заводской номер: 002293850 Количество на модель:
002293850
2

Номер детали на чертеже:

2

Cover plate-right

Заводской номер: 002293860 Количество на модель:
002293860
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009011421 Количество на модель:
009011421
5

Номер детали на чертеже:

5

Conditioning comb

Заводской номер: 002293800 Количество на модель:
002293800
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009105122 Количество на модель:
009105122
7

Номер детали на чертеже:

7

U-bow

Заводской номер: 002505740 Количество на модель:
002505740
8

Номер детали на чертеже:

8

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
9

Номер детали на чертеже:

9

Roll pin

Заводской номер: 009126701 Количество на модель:
009126701
10

Номер детали на чертеже:

10

Crank

Заводской номер: 002293880 Количество на модель:
002293880
11

Номер детали на чертеже:

11

Coupling female

Заводской номер: 002503730 Количество на модель:
002503730
12

Номер детали на чертеже:

12

Hex nut

Заводской номер: 009082250 Количество на модель:
009082250
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009032050 Количество на модель:
009032050
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009103530 Количество на модель:
009103530
17

Номер детали на чертеже:

17

Lifting eye nut

Заводской номер: 009095020 Количество на модель:
009095020
18

Номер детали на чертеже:

18

Tension spring

Заводской номер: 003419140 Количество на модель:
003419140
19

Номер детали на чертеже:

19

Spring arm

Заводской номер: 002505991 Количество на модель:
002505991
20

Номер детали на чертеже:

20

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009014220 Количество на модель:
009014220
