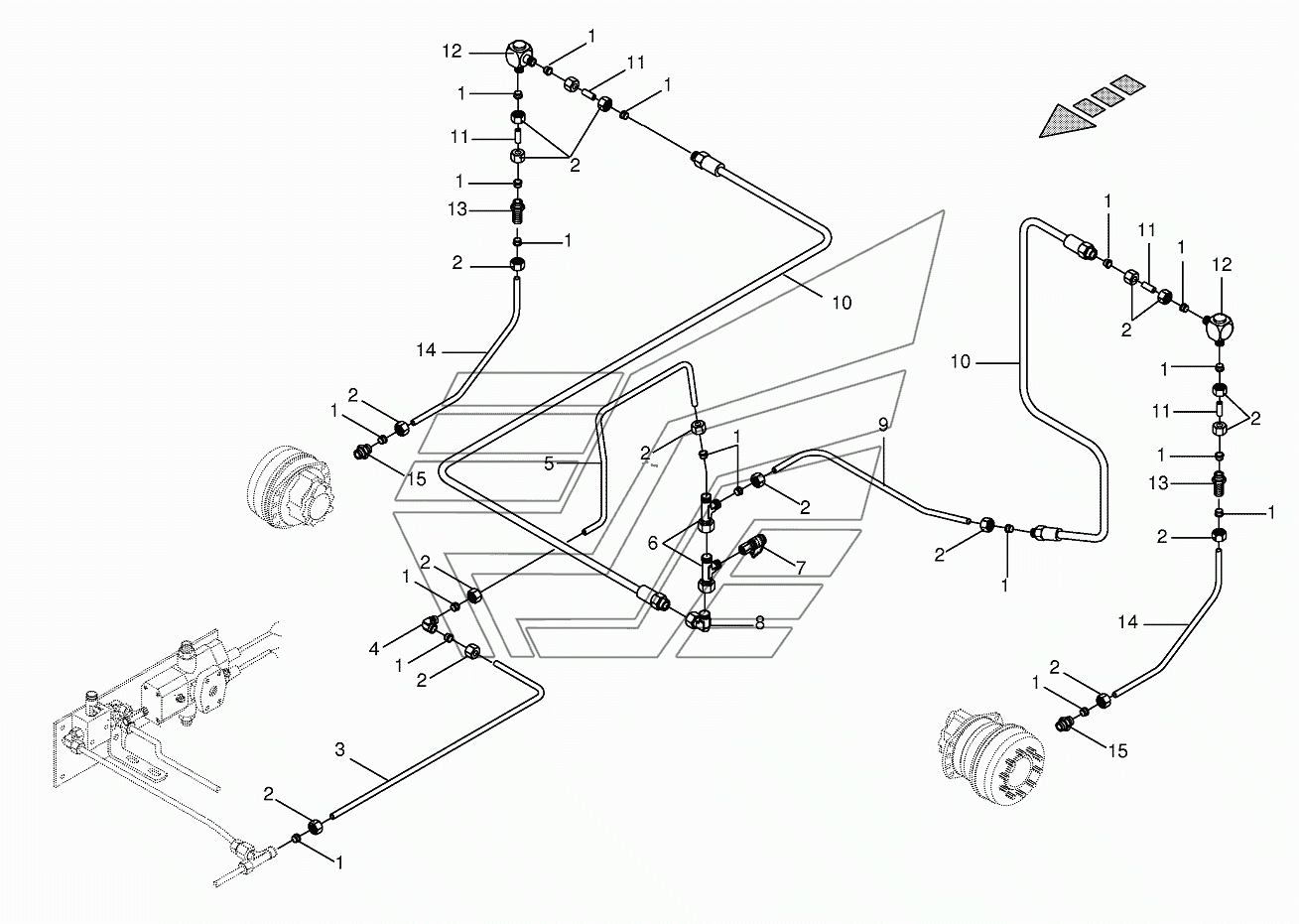

Hydr.ground drive/pressure oil line - rear BIG-M-I. Каталог 2016г.

Hydr.ground drive/pressure oil line - front BIG-M-I Hydr.ground drive BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
2

Номер детали на чертеже:

2

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
3

Номер детали на чертеже:

3

Hydraulic line

Заводской номер: 002307130 Количество на модель:
002307130
4

Номер детали на чертеже:

4

Elbow union

Заводской номер: 009210661 Количество на модель:
009210661
5

Номер детали на чертеже:

5

Hydraulic line

Заводской номер: 002307080 Количество на модель:
002307080
6

Номер детали на чертеже:

6

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
7

Номер детали на чертеже:

7

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
9

Номер детали на чертеже:

9

Hydraulic line

Заводской номер: 002307040 Количество на модель:
002307040
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 009209830 Количество на модель:
009209830
11

Номер детали на чертеже:

11

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
12

Номер детали на чертеже:

12

Threaded union

Заводской номер: 009208740 Количество на модель:
009208740
13

Номер детали на чертеже:

13

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
14

Номер детали на чертеже:

14

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002307290 Количество на модель:
002307290
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
