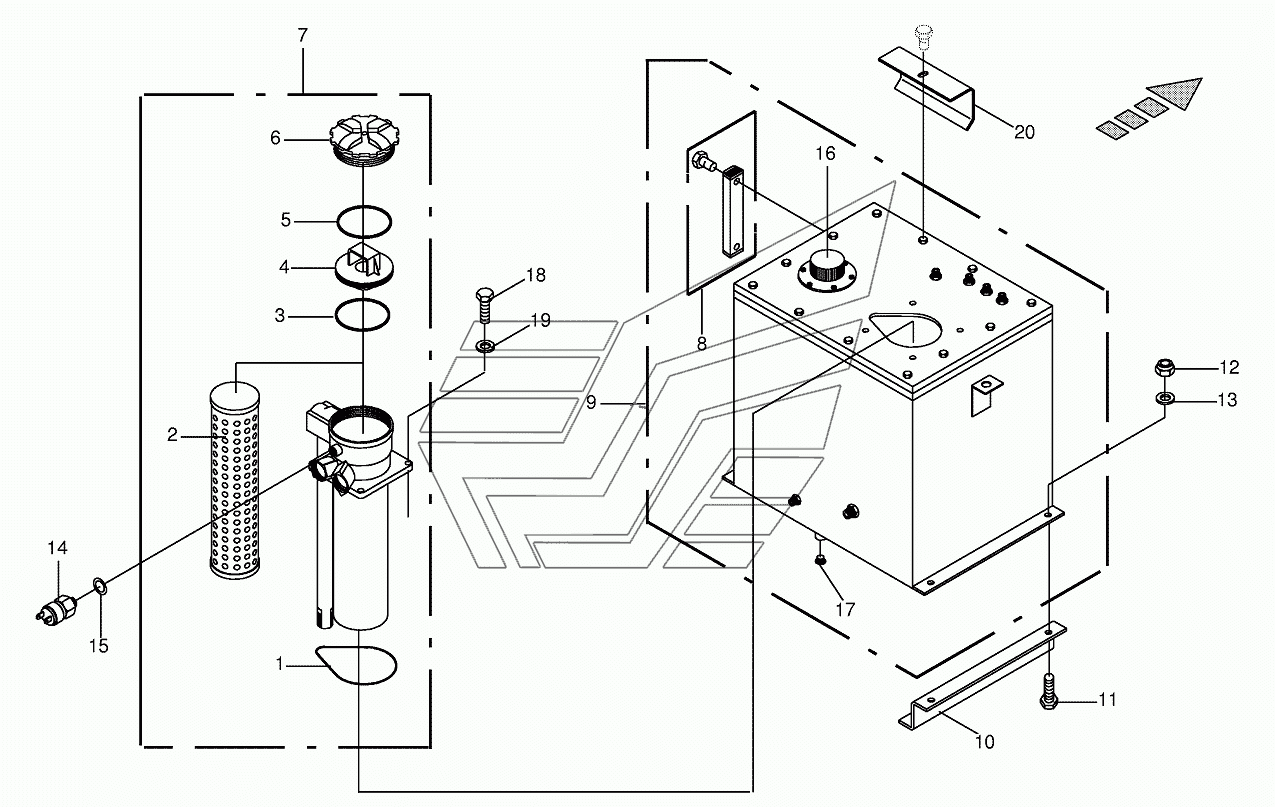

Hydraulic tank with filter BIG-M-I. Каталог 2016г.

Multifunction lever BIG-M-I Mounting for hydraulic tank BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-ring

Заводской номер: 009375670 Количество на модель:
009375670
2

Номер детали на чертеже:

2

Filter

Заводской номер: 002297670 Количество на модель:
002297670
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 009375660 Количество на модель:
009375660
4

Номер детали на чертеже:

4

Spout

Заводской номер: 009385930 Количество на модель:
009385930
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 009375640 Количество на модель:
009375640
6

Номер детали на чертеже:

6

Cover

Заводской номер: 009385920 Количество на модель:
009385920
7

Номер детали на чертеже:

7

Return-suction filter

Заводской номер: 002297070 Количество на модель:
002297070
8

Номер детали на чертеже:

8

Oil level indicator

Заводской номер: 009400290 Количество на модель:
009400290
9

Номер детали на чертеже:

9

Hydraulic tank

Заводской номер: 002297120 Количество на модель:
002297120
10

Номер детали на чертеже:

10

Z profile

Заводской номер: 002297290 Количество на модель: 2
002297290
2
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
14

Номер детали на чертеже:

14

Pressure switch

Заводской номер: 002297100 Количество на модель:
002297100
15

Номер детали на чертеже:

15

Gasket ring

Заводской номер: 009377161 Количество на модель:
009377161
16

Номер детали на чертеже:

16

Filler neck

Заводской номер: 009400300 Количество на модель:
009400300
17

Номер детали на чертеже:

17

Sleeve

Заводской номер: 009259020 Количество на модель:
009259020
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009104140 Количество на модель:
009104140
20

Номер детали на чертеже:

20

Guard plate

Заводской номер: 002310000 Количество на модель:
002310000
21

Номер детали на чертеже:

21

Oil-Id.-no.=20ltr

Заводской номер: 009260230 Количество на модель:
009260230
