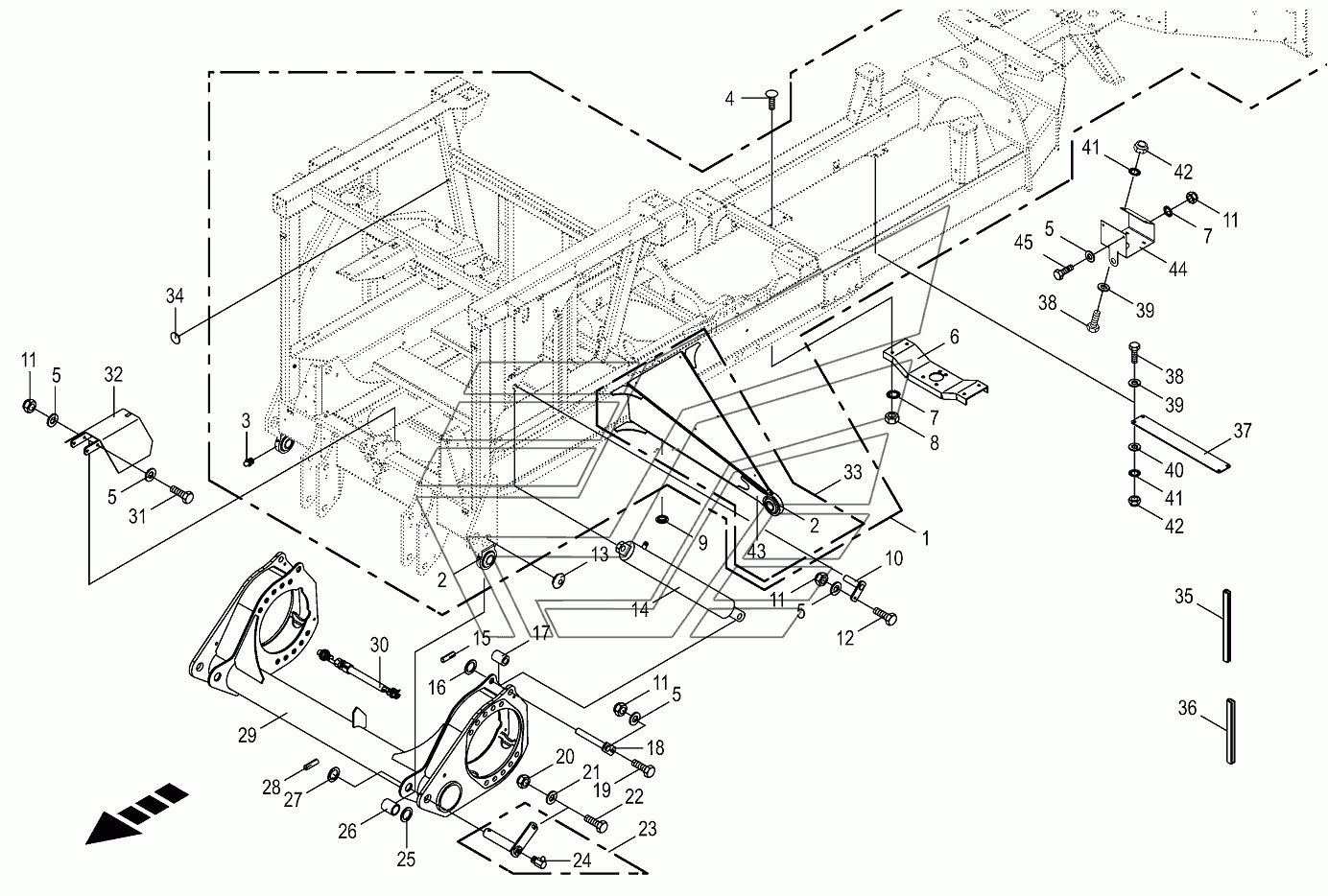

Frame/axle BIG-M-420. Каталог 2016г.

Tensioning device on auxiliary gearbox BIG-M-420 Steering axle installed BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187832 Количество на модель: 2
009187832
2

Номер детали на чертеже:

Ball joint eye

Заводской номер: 270128630 Количество на модель: 2
270128630
2

Номер детали на чертеже:

Hydraulic cylinder

Заводской номер: 270006231 Количество на модель: 2
270006231
2
1

Номер детали на чертеже:

1

Rahmen BiG M 420 CAT-on request only

Заводской номер: 200170121 Количество на модель: 1
200170121
1
2

Номер детали на чертеже:

2

Ball joint

Заводской номер: 009232411 Количество на модель: 4
009232411
4
3

Номер детали на чертеже:

3

Grease niple

Заводской номер: 009191050 Количество на модель: 4
009191050
4
4

Номер детали на чертеже:

4

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009104140 Количество на модель:
009104140
6

Номер детали на чертеже:

6

Traverse

Заводской номер: 002326680 Количество на модель: 1
002326680
1
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
8

Номер детали на чертеже:

8

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
9

Номер детали на чертеже:

9

Sealing plug

Заводской номер: 009250290 Количество на модель: 2
009250290
2
9

Номер детали на чертеже:

9

Sealing plug

Заводской номер: 009538230 Количество на модель: 4
009538230
4
9

Номер детали на чертеже:

9

Sealing plug

Заводской номер: 009250180 Количество на модель: 2
009250180
2
10

Номер детали на чертеже:

10

Pin

Заводской номер: 002308471 Количество на модель: 2
002308471
2
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
13

Номер детали на чертеже:

13

Sealing plug

Заводской номер: 009250010 Количество на модель: 2
009250010
2
14

Номер детали на чертеже:

14

Hydraulic cylinder

Заводской номер: 009184793 Количество на модель: 2
009184793
2
15

Номер детали на чертеже:

15

Roll pin

Заводской номер: 009126701 Количество на модель: 2
009126701
2
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009105141 Количество на модель:
009105141
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009106531 Количество на модель:
009106531
17

Номер детали на чертеже:

17

Bushing

Заводской номер: 001536080 Количество на модель: 2
001536080
2
18

Номер детали на чертеже:

18

Pin

Заводской номер: 002328684 Количество на модель: 2
002328684
2
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009014310 Количество на модель:
009014310
20

Номер детали на чертеже:

20

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009105061 Количество на модель:
009105061
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
23

Номер детали на чертеже:

23

Pin

Заводской номер: 002328774 Количество на модель: 2
002328774
2
24

Номер детали на чертеже:

24

Grease niple

Заводской номер: 009191070 Количество на модель: 2
009191070
2
25

Номер детали на чертеже:

25

Shim ring

Заводской номер: 009108900 Количество на модель:
009108900
25

Номер детали на чертеже:

25

Shim ring

Заводской номер: 009108910 Количество на модель:
009108910
25

Номер детали на чертеже:

25

Shim ring

Заводской номер: 009108850 Количество на модель:
009108850
26

Номер детали на чертеже:

26

Spacer bushing

Заводской номер: 002329761 Количество на модель: 2
002329761
2
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009105181 Количество на модель:
009105181
28

Номер детали на чертеже:

28

Roll pin

Заводской номер: 009127453 Количество на модель: 2
009127453
2
35

Номер детали на чертеже:

35

Tension spring

Заводской номер: 003454782 Количество на модель: 1
003454782
1
36

Номер детали на чертеже:

36

Eye screw

Заводской номер: 009053370 Количество на модель:
009053370
38

Номер детали на чертеже:

38

Locknut

Заводской номер: 009087221 Количество на модель:
009087221
40

Номер детали на чертеже:

40

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
41

Номер детали на чертеже:

41

Hex nut

Заводской номер: 009085181 Количество на модель:
009085181
42

Номер детали на чертеже:

42

Clevis 1 clip ass.

Заводской номер: 009271151 Количество на модель: 2
009271151
2
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
44

Номер детали на чертеже:

44

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
