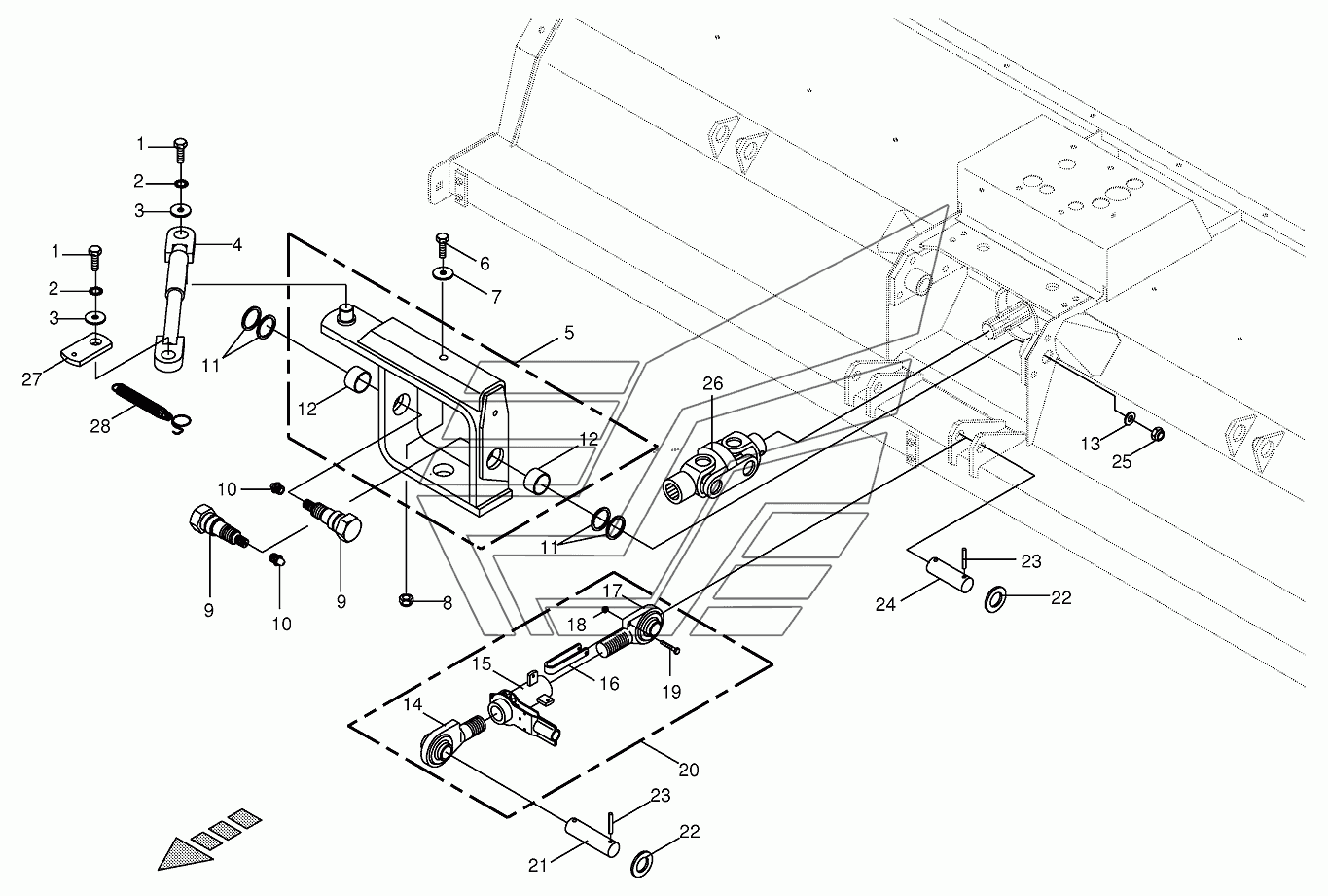

Mounting parts number of mover units (930001-938100) BIG-M-420. Каталог 2016г.

Control lever-right BIG-M-420 Mounting parts number of mover units (938101-942000) BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Supporting disc

Заводской номер: 009107321 Количество на модель:
009107321

Номер детали на чертеже:

Support disc

Заводской номер: 900020820 Количество на модель:
900020820

Номер детали на чертеже:

Shim ring

Заводской номер: 009108990 Количество на модель:
009108990
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009106431 Количество на модель:
009106431
4

Номер детали на чертеже:

4

Top link assembl.

Заводской номер: 200156581 Количество на модель: 2
200156581
2
5

Номер детали на чертеже:

5

Universal joint bracket with bushings

Заводской номер: 002306382 Количество на модель: 2
002306382
2
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009014910 Количество на модель:
009014910
7

Номер детали на чертеже:

7

Washer

Заводской номер: 002603270 Количество на модель:
002603270
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
9

Номер детали на чертеже:

9

Bearing bolt

Заводской номер: 002337391 Количество на модель: 4
002337391
4
10

Номер детали на чертеже:

10

Grease niple

Заводской номер: 009191050 Количество на модель: 4
009191050
4
11

Номер детали на чертеже:

11

Shim ring

Заводской номер: 009108770 Количество на модель:
009108770
12

Номер детали на чертеже:

12

Bearing bush

Заводской номер: 009349310 Количество на модель: 4
009349310
4
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009105122 Количество на модель:
009105122
14

Номер детали на чертеже:

14

Hinged spindle

Заводской номер: 009232320 Количество на модель: 2
009232320
2
15

Номер детали на чертеже:

15

Upper link

Заводской номер: 009232300 Количество на модель: 2
009232300
2
16

Номер детали на чертеже:

16

Break pin

Заводской номер: 009232350 Количество на модель: 2
009232350
2
17

Номер детали на чертеже:

17

Hinged spindle

Заводской номер: 009232311 Количество на модель: 2
009232311
2
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009014100 Количество на модель:
009014100
20

Номер детали на чертеже:

20

Upper link-cpl.

Заводской номер: 002298011 Количество на модель: 2
002298011
2
21

Номер детали на чертеже:

21

Pin

Заводской номер: 002312370 Количество на модель: 2
002312370
2
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009105141 Количество на модель:
009105141
23

Номер детали на чертеже:

23

Roll pin

Заводской номер: 009126752 Количество на модель: 8
009126752
8
24

Номер детали на чертеже:

24

Pin

Заводской номер: 002291861 Количество на модель: 2
002291861
2
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 009087210 Количество на модель:
009087210
26

Номер детали на чертеже:

26

Double universal joint

Заводской номер: 009559280 Количество на модель:
009559280
26

Номер детали на чертеже:

26

Double universal joint

Заводской номер: 270010500 Количество на модель: 2
270010500
2
27

Номер детали на чертеже:

27

Strap

Заводской номер: 200120060 Количество на модель: 2
200120060
2
28

Номер детали на чертеже:

28

Tension spring

Заводской номер: 002743276 Количество на модель: 2
002743276
2
