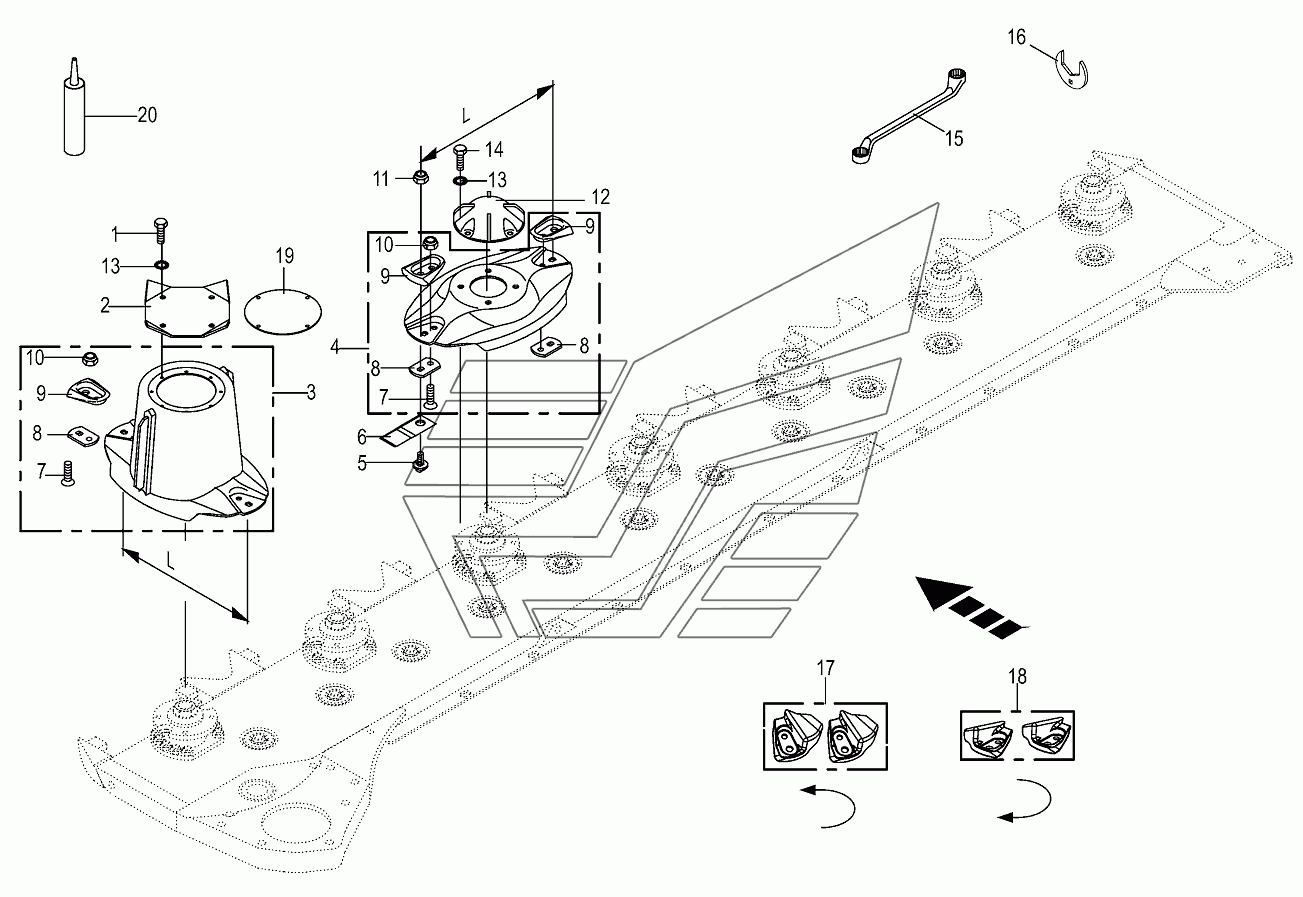

Blade fastening-front/lateral BIG-M-420. Каталог 2016г.

Cutter bar-SafeCut INSIDE-front/lateral BIG-M-420 Blade quick coupler-front/lateral BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
2

Номер детали на чертеже:

2

Stripper

Заводской номер: 200312550 Количество на модель: 2
200312550
2
3

Номер детали на чертеже:

3

Mower drum 356 EHD screw con add. bar CR

Заводской номер: 200314554 Количество на модель: 2
200314554
2
4

Номер детали на чертеже:

4

Cutting disc 356 EHD screw connection

Заводской номер: 200307523 Количество на модель: 5
200307523
5
5

Номер детали на чертеже:

5

Knife screw

Заводской номер: 002537440 Количество на модель: 14
002537440
14
6

Номер детали на чертеже:

6

Blade lh

Заводской номер: 001398884 Количество на модель: 6
001398884
6
6

Номер детали на чертеже:

6

Blade rh

Заводской номер: 001398894 Количество на модель: 8
001398894
8
7

Номер детали на чертеже:

7

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
8

Номер детали на чертеже:

8

Blade holder

Заводской номер: 200380510 Количество на модель: 14
200380510
14
9

Номер детали на чертеже:

9

Protection for blade screw MD

Заводской номер: 200380940 Количество на модель: 14
200380940
14
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
11

Номер детали на чертеже:

11

Self-locking nut

Заводской номер: 009080560 Количество на модель:
009080560
12

Номер детали на чертеже:

12

Cover

Заводской номер: 200134960 Количество на модель: 5
200134960
5
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
15

Номер детали на чертеже:

15

Spanner key

Заводской номер: 009253032 Количество на модель: 1
009253032
1
16

Номер детали на чертеже:

16

Safe Cut key W/F 80

Заводской номер: 202304980 Количество на модель: 1
202304980
1
17

Номер детали на чертеже:

17

Crop-Lifter-left, optional

Заводской номер: 200309590 Количество на модель:
200309590
18

Номер детали на чертеже:

18

Crop-Lifter-right, optional

Заводской номер: 200309600 Количество на модель:
200309600
19

Номер детали на чертеже:

19

Sealing cap

Заводской номер: 200312660 Количество на модель:
200312660
20

Номер детали на чертеже:

20

Sealant-silicone-free

Заводской номер: 009402360 Количество на модель:
009402360
