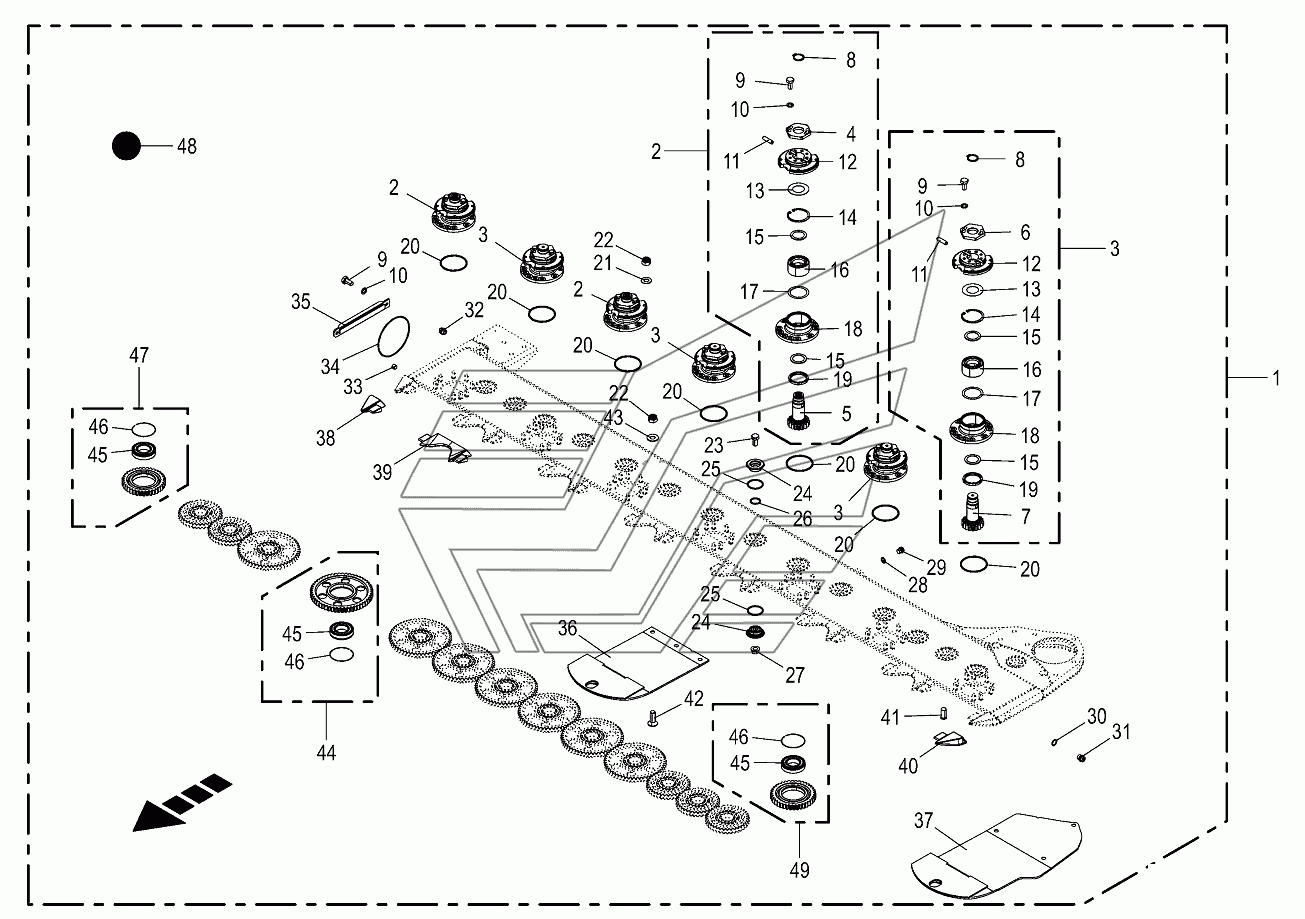

Cutter bar-SafeCut INSIDE-front BIG-M-420. Каталог 2016г.

Per mower unit front (CV) BIG-M-420 Blade fastening-front BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cutter bar cpl. 3164 HD right

Заводской номер: 202307530 Количество на модель:
202307530
2

Номер детали на чертеже:

2

Bearing housing HD assembled left

Заводской номер: 202314400 Количество на модель:
202314400
3

Номер детали на чертеже:

3

Bearing housing HD assembled right

Заводской номер: 202314390 Количество на модель:
202314390
4

Номер детали на чертеже:

4

HEX NUT

Заводской номер: 200305300 Количество на модель:
200305300
5

Номер детали на чертеже:

5

Front pinion shaft

Заводской номер: 202314380 Количество на модель:
202314380
6

Номер детали на чертеже:

6

Hex nut

Заводской номер: 200305290 Количество на модель:
200305290
7

Номер детали на чертеже:

7

Front pinion shaft

Заводской номер: 202314370 Количество на модель:
202314370
8

Номер детали на чертеже:

8

Circlip

Заводской номер: 009115190 Количество на модель:
009115190
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099070 Количество на модель:
009099070
11

Номер детали на чертеже:

11

Dowel pin

Заводской номер: 200352860 Количество на модель:
200352860
12

Номер детали на чертеже:

12

Rotor hub

Заводской номер: 200307941 Количество на модель:
200307941
13

Номер детали на чертеже:

13

Belleville spring

Заводской номер: 200305310 Количество на модель:
200305310
14

Номер детали на чертеже:

14

Circlip

Заводской номер: 900001460 Количество на модель:
900001460
15

Номер детали на чертеже:

15

Support disc

Заводской номер: 202306440 Количество на модель:
202306440
16

Номер детали на чертеже:

16

Taper roller bearing

Заводской номер: 900001490 Количество на модель:
900001490
17

Номер детали на чертеже:

17

Shim ring

Заводской номер: 009110020 Количество на модель:
009110020
18

Номер детали на чертеже:

18

Flange bearing

Заводской номер: 200307960 Количество на модель:
200307960
19

Номер детали на чертеже:

19

Radial-shaft sealing ring

Заводской номер: 009362020 Количество на модель:
009362020
20

Номер детали на чертеже:

20

O-ring

Заводской номер: 009375760 Количество на модель:
009375760
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 900001230 Количество на модель:
900001230
22

Номер детали на чертеже:

22

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009003351 Количество на модель:
009003351
24

Номер детали на чертеже:

24

Clamping piece

Заводской номер: 002530201 Количество на модель:
002530201
25

Номер детали на чертеже:

25

O-ring

Заводской номер: 009375790 Количество на модель:
009375790
26

Номер детали на чертеже:

26

O-ring

Заводской номер: 009375780 Количество на модель:
009375780
27

Номер детали на чертеже:

27

Self-locking nut

Заводской номер: 009096110 Количество на модель:
009096110
28

Номер детали на чертеже:

28

Gasket ring

Заводской номер: 009377210 Количество на модель:
009377210
29

Номер детали на чертеже:

29

Screw plug

Заводской номер: 009060071 Количество на модель:
009060071
30

Номер детали на чертеже:

30

Gasket ring

Заводской номер: 009377270 Количество на модель:
009377270
31

Номер детали на чертеже:

31

Screw plug

Заводской номер: 009060101 Количество на модель:
009060101
32

Номер детали на чертеже:

32

Air bleed valve

Заводской номер: 270089720 Количество на модель:
270089720
33

Номер детали на чертеже:

33

Screw plug

Заводской номер: 009060310 Количество на модель:
009060310
34

Номер детали на чертеже:

34

O-ring

Заводской номер: 009375680 Количество на модель:
009375680
35

Номер детали на чертеже:

35

Cover

Заводской номер: 002534214 Количество на модель:
002534214
36

Номер детали на чертеже:

36

Glide skid EHD

Заводской номер: 200381860 Количество на модель:
200381860
37

Номер детали на чертеже:

37

Glide skid long, lh. EHD

Заводской номер: 200381880 Количество на модель:
200381880
38

Номер детали на чертеже:

38

Sheet edge-right

Заводской номер: 200348170 Количество на модель:
200348170
39

Номер детали на чертеже:

39

Sheet edge

Заводской номер: 002535470 Количество на модель:
002535470
40

Номер детали на чертеже:

40

Sheet edge-left

Заводской номер: 200348180 Количество на модель:
200348180
41

Номер детали на чертеже:

41

Weld. pin

Заводской номер: 009064040 Количество на модель:
009064040
42

Номер детали на чертеже:

42

Countersunkscrew

Заводской номер: 900017950 Количество на модель:
900017950
42

Номер детали на чертеже:

42

Countersunkscrew

Заводской номер: 900018110 Количество на модель:
900018110
42

Номер детали на чертеже:

42

Countersunkscrew

Заводской номер: 009040022 Количество на модель:
009040022
42

Номер детали на чертеже:

42

Countersunkscrew

Заводской номер: 009040631 Количество на модель:
009040631
43

Номер детали на чертеже:

43

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
44

Номер детали на чертеже:

44

Spur gear

Заводской номер: 200303760 Количество на модель:
200303760
45

Номер детали на чертеже:

45

Grooved ball bearing

Заводской номер: 009303340 Количество на модель:
009303340
46

Номер детали на чертеже:

46

Circlip

Заводской номер: 002530310 Количество на модель:
002530310
47

Номер детали на чертеже:

47

Spur wheel

Заводской номер: 200391940 Количество на модель:
200391940
48

Номер детали на чертеже:

48

Oil-Id.-no.=1ltr

Заводской номер: 009261010 Количество на модель:
009261010
49

Номер детали на чертеже:

49

Spur wheel Z= 38 assem. w. bearing

Заводской номер: 202306760 Количество на модель:
202306760
