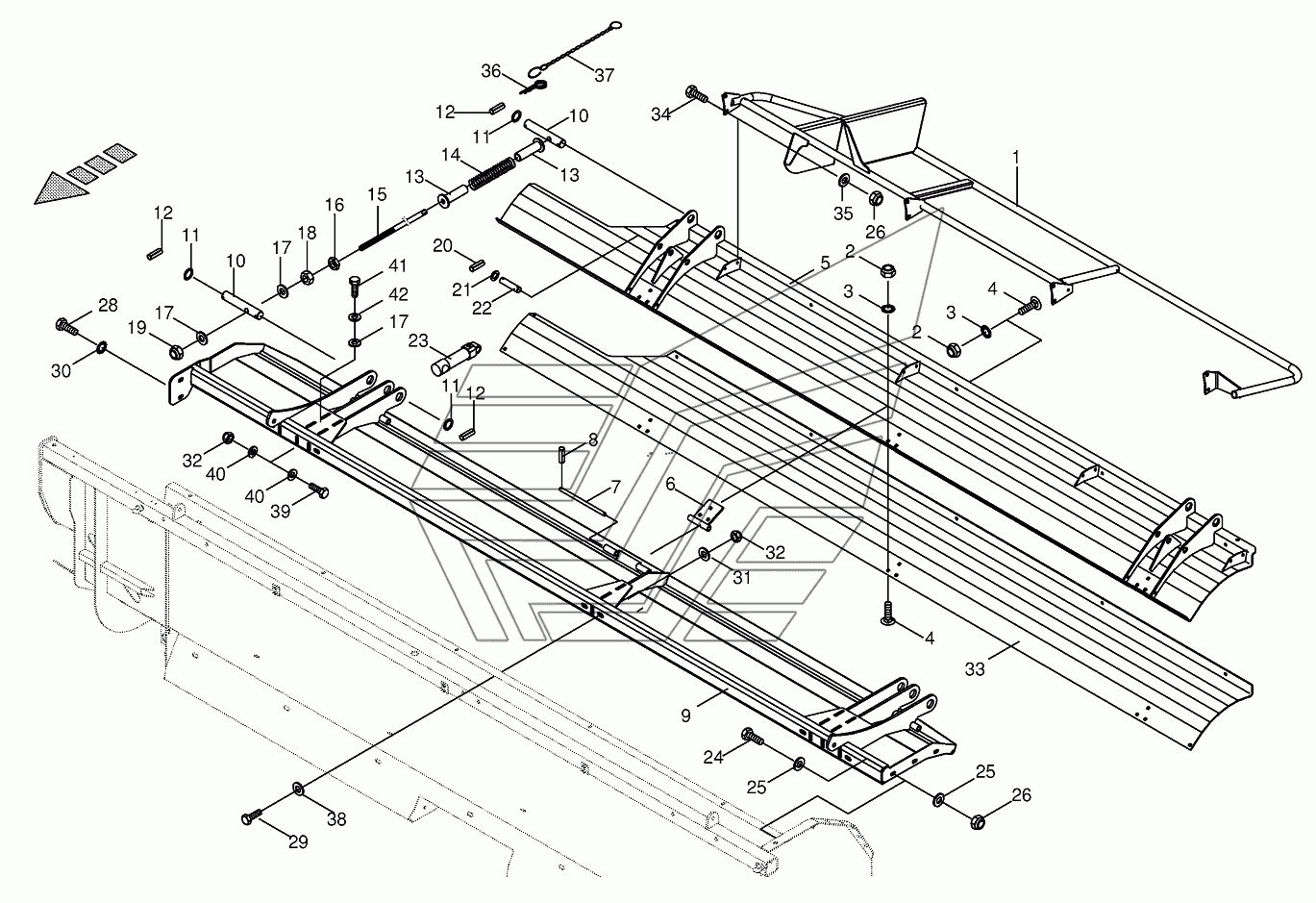

Hydraulic auger hood BIG-M-420. Каталог 2016г.

Auger trough-lateral BIG-M-420 Hydraulic Auger Hood BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009188051 Количество на модель:
009188051

Номер детали на чертеже:

Guard bow-right

Заводской номер: 200103201 Количество на модель:
200103201
1

Номер детали на чертеже:

1

Hoop guard left

Заводской номер: 200162710 Количество на модель:
200162710
2

Номер детали на чертеже:

2

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
4

Номер детали на чертеже:

4

Coach bolt

Заводской номер: 009047322 Количество на модель:
009047322
4

Номер детали на чертеже:

4

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
5

Номер детали на чертеже:

5

Hood-left

Заводской номер: 200125160 Количество на модель:
200125160
5

Номер детали на чертеже:

5

Hood-right

Заводской номер: 200125170 Количество на модель:
200125170
6

Номер детали на чертеже:

6

Hinge plate

Заводской номер: 002323800 Количество на модель:
002323800
7

Номер детали на чертеже:

7

Pin

Заводской номер: 002323830 Количество на модель:
002323830
8

Номер детали на чертеже:

8

Roll pin

Заводской номер: 009126082 Количество на модель:
009126082
9

Номер детали на чертеже:

9

Hood console short, hyd. right

Заводской номер: 200125152 Количество на модель:
200125152
9

Номер детали на чертеже:

9

Hood console short, hyd. left

Заводской номер: 200125142 Количество на модель:
200125142
10

Номер детали на чертеже:

10

Pin

Заводской номер: 002323790 Количество на модель:
002323790
11

Номер детали на чертеже:

11

Supporting disc

Заводской номер: 009107021 Количество на модель:
009107021
12

Номер детали на чертеже:

12

Roll pin

Заводской номер: 009126701 Количество на модель:
009126701
13

Номер детали на чертеже:

13

Centering sleeve

Заводской номер: 002323810 Количество на модель:
002323810
14

Номер детали на чертеже:

14

Pressure spring

Заводской номер: 002301200 Количество на модель:
002301200
15

Номер детали на чертеже:

15

Guide rod

Заводской номер: 002323782 Количество на модель:
002323782
16

Номер детали на чертеже:

16

Hex nut-low form

Заводской номер: 009086200 Количество на модель:
009086200
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009103031 Количество на модель:
009103031
18

Номер детали на чертеже:

18

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
20

Номер детали на чертеже:

20

Roll pin

Заводской номер: 009126132 Количество на модель:
009126132
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009105122 Количество на модель:
009105122
22

Номер детали на чертеже:

22

Pin

Заводской номер: 001434822 Количество на модель:
001434822
23

Номер детали на чертеже:

23

Hydraulic cylinder

Заводской номер: 009185050 Количество на модель:
009185050
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
25

Номер детали на чертеже:

25

Washer

Заводской номер: 900001210 Количество на модель:
900001210
25

Номер детали на чертеже:

25

Washer

Заводской номер: 009103611 Количество на модель:
009103611
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009002891 Количество на модель:
009002891
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009014590 Количество на модель:
009014590
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009103200 Количество на модель:
009103200
32

Номер детали на чертеже:

32

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
33

Номер детали на чертеже:

33

Wearing plate-left

Заводской номер: 200125180 Количество на модель:
200125180
33

Номер детали на чертеже:

33

Wearing plate-right

Заводской номер: 200125190 Количество на модель:
200125190
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
35

Номер детали на чертеже:

35

Washer

Заводской номер: 009104140 Количество на модель:
009104140
36

Номер детали на чертеже:

36

Spring clip

Заводской номер: 009171050 Количество на модель:
009171050
37

Номер детали на чертеже:

37

Chain

Заводской номер: 009226512 Количество на модель:
009226512
38

Номер детали на чертеже:

38

Washer

Заводской номер: 009105061 Количество на модель:
009105061
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
40

Номер детали на чертеже:

40

Washer

Заводской номер: 009106090 Количество на модель:
009106090
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 009006100 Количество на модель:
009006100
42

Номер детали на чертеже:

42

Washer

Заводской номер: 009106030 Количество на модель:
009106030
