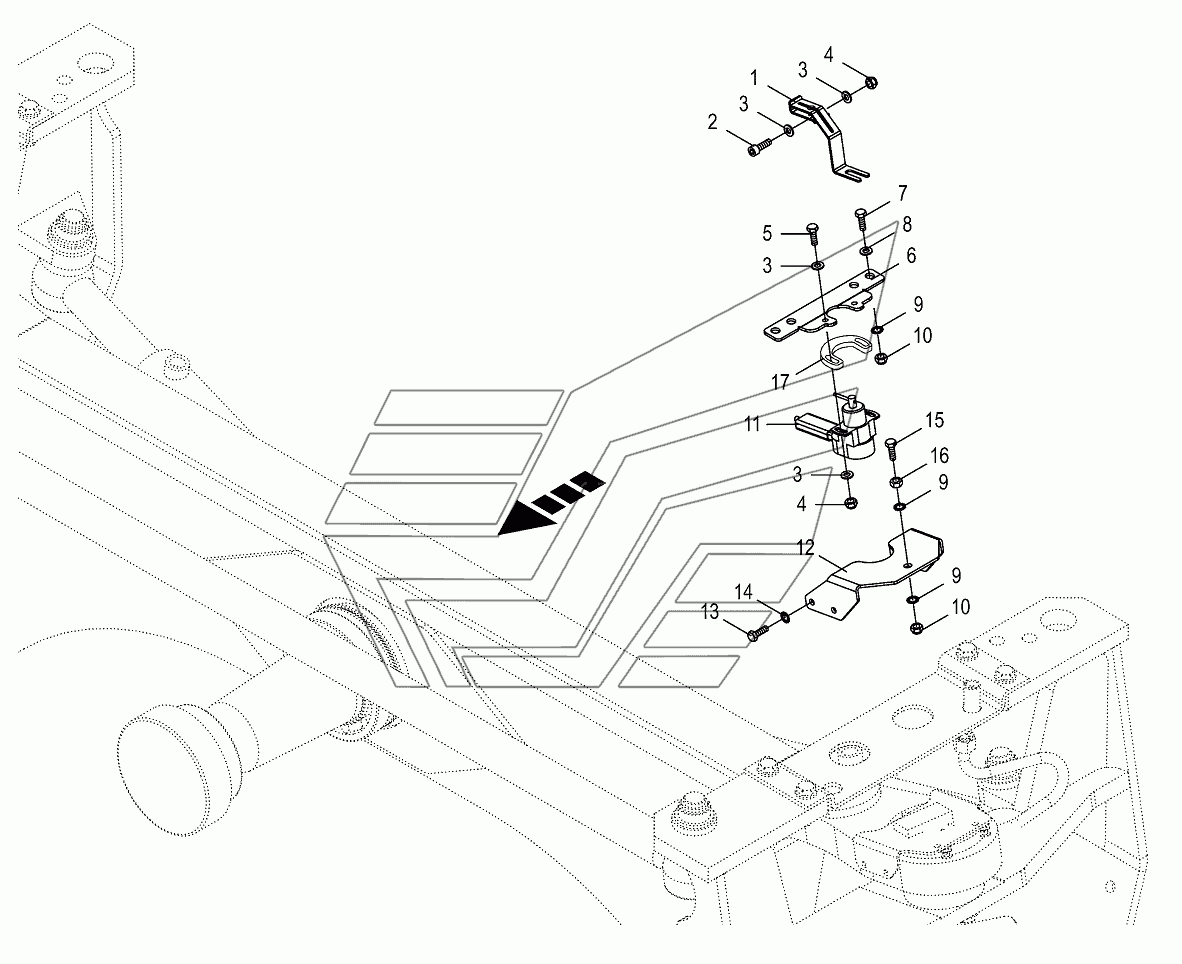

Steering axle-automatic pilot BIG-M-420. Каталог 2016г.

Video system BIG-M-420 Hydraulics-automatic pilot BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lever -right

Заводской номер: 200287740 Количество на модель: 1
200287740
1
2

Номер детали на чертеже:

2

Allen screw

Заводской номер: 009030281 Количество на модель:
009030281
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009105001 Количество на модель:
009105001
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087020 Количество на модель:
009087020
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 900005410 Количество на модель:
900005410
6

Номер детали на чертеже:

6

Sensor support

Заводской номер: 200159330 Количество на модель: 1
200159330
1
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009104130 Количество на модель:
009104130
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
11

Номер детали на чертеже:

11

Sеnsоr

Заводской номер: 200814880 Количество на модель: 1
200814880
1
12

Номер детали на чертеже:

12

Tappet screw support

Заводской номер: 200159320 Количество на модель: 1
200159320
1
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006050 Количество на модель:
009006050
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
16

Номер детали на чертеже:

16

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
17

Номер детали на чертеже:

17

Spacer angle sensor

Заводской номер: 200192750 Количество на модель: 1
200192750
1
