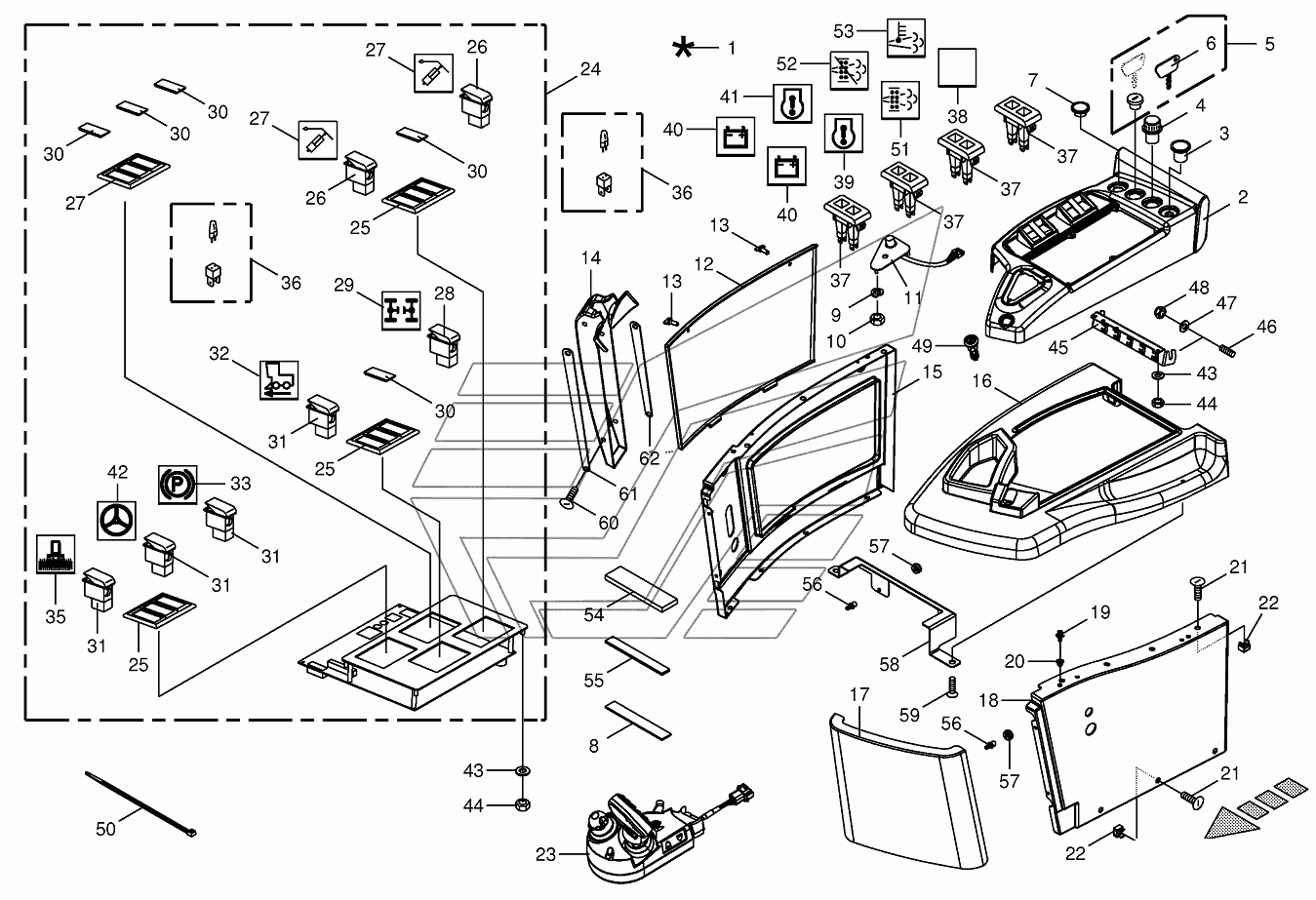

Control box mounting parts BIG-M-420. Каталог 2016г.

Evaporator BIG-M-420 Control box/controls eletronic-part I BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Thenar plating

Заводской номер: 200160790 Количество на модель: 1
200160790
1
1

Номер детали на чертеже:

1

Operating console cpl.

Заводской номер: 200167172 Количество на модель: 1
200167172
1
2

Номер детали на чертеже:

2

Storage shell top

Заводской номер: 200169500 Количество на модель: 1
200169500
1
3

Номер детали на чертеже:

3

Cigar lighter-socket

Заводской номер: 200803390 Количество на модель: 1
200803390
1
4

Номер детали на чертеже:

4

Cigar lighter

Заводской номер: 003026490 Количество на модель: 1
003026490
1
5

Номер детали на чертеже:

5

Ignition switch

Заводской номер: 003026560 Количество на модель: 1
003026560
1
6

Номер детали на чертеже:

6

Ignition key

Заводской номер: 003033490 Количество на модель: 1
003033490
1
7

Номер детали на чертеже:

7

Blind plug

Заводской номер: 003011580 Количество на модель: 1
003011580
1
8

Номер детали на чертеже:

8

Аnti-сrеаking bеlt 12mm width

Заводской номер: 270109630 Количество на модель:
270109630
9

Номер детали на чертеже:

9

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
10

Номер детали на чертеже:

10

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
11

Номер детали на чертеже:

11

Incremental giver-with feeler

Заводской номер: 003039831 Количество на модель: 1
003039831
1
12

Номер детали на чертеже:

12

Service hatch-right

Заводской номер: 200293110 Количество на модель: 1
200293110
1
13

Номер детали на чертеже:

13

Turn look

Заводской номер: 200267070 Количество на модель: 2
200267070
2
14

Номер детали на чертеже:

14

Cover

Заводской номер: 200273180 Количество на модель: 1
200273180
1
15

Номер детали на чертеже:

15

Cladding-right

Заводской номер: 200262760 Количество на модель: 1
200262760
1
16

Номер детали на чертеже:

16

Depot-middle

Заводской номер: 200262781 Количество на модель: 1
200262781
1
17

Номер детали на чертеже:

17

Maintenance door-front

Заводской номер: 200262750 Количество на модель: 1
200262750
1
18

Номер детали на чертеже:

18

Cladding-left

Заводской номер: 200262720 Количество на модель: 1
200262720
1
19

Номер детали на чертеже:

19

Spherical pin

Заводской номер: 200266710 Количество на модель: 4
200266710
4
20

Номер детали на чертеже:

20

Rubber support

Заводской номер: 200266720 Количество на модель: 4
200266720
4
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009052301 Количество на модель:
009052301
22

Номер детали на чертеже:

22

Nut

Заводской номер: 009095470 Количество на модель:
009095470
23

Номер детали на чертеже:

23

Multifu. joystick CAN w. SW tilted BiG M

Заводской номер: 200190250 Количество на модель: 1
200190250
1
24

Номер детали на чертеже:

24

Operation unit console with software

Заводской номер: 200840631 Количество на модель: 1
200840631
1
25

Номер детали на чертеже:

25

Frame

Заводской номер: 003027100 Количество на модель: 4
003027100
4
26

Номер детали на чертеже:

26

Switch-ON- OFF

Заводской номер: 003025260 Количество на модель: 2
003025260
2
27

Номер детали на чертеже:

27

Switch symbol

Заводской номер: 200805630 Количество на модель: 2
200805630
2
28

Номер детали на чертеже:

28

Switch

Заводской номер: 003028050 Количество на модель: 1
003028050
1
29

Номер детали на чертеже:

29

Switch symbol

Заводской номер: 003028191 Количество на модель: 1
003028191
1
30

Номер детали на чертеже:

30

Cover

Заводской номер: 003026530 Количество на модель: 5
003026530
5
31

Номер детали на чертеже:

31

Switch-6-pole

Заводской номер: 003027030 Количество на модель: 4
003027030
4
32

Номер детали на чертеже:

32

Switch symbol

Заводской номер: 003028172 Количество на модель: 1
003028172
1
33

Номер детали на чертеже:

33

Switch symbol

Заводской номер: 003028181 Количество на модель: 1
003028181
1
35

Номер детали на чертеже:

35

Switch symbol

Заводской номер: 003028141 Количество на модель: 1
003028141
1
36

Номер детали на чертеже:

36

Lamp socket with bulb

Заводской номер: 003021070 Количество на модель: 7
003021070
7
36

Номер детали на чертеже:

36

Lamp socket with bulb

Заводской номер: 003038580 Количество на модель: 2
003038580
2
37

Номер детали на чертеже:

37

Signal lamp without orifice

Заводской номер: 200831630 Количество на модель: 4
200831630
4
38

Номер детали на чертеже:

38

Cover

Заводской номер: 003031400 Количество на модель: 1
003031400
1
39

Номер детали на чертеже:

39

Switch symbol

Заводской номер: 003028211 Количество на модель: 1
003028211
1
40

Номер детали на чертеже:

40

Switch symbol

Заводской номер: 003028201 Количество на модель: 2
003028201
2
41

Номер детали на чертеже:

41

Switch symbol signal dev. “engine fault”

Заводской номер: 200829570 Количество на модель: 1
200829570
1
42

Номер детали на чертеже:

42

Switch symbol

Заводской номер: 003028331 Количество на модель: 1
003028331
1
43

Номер детали на чертеже:

43

Washer

Заводской номер: 009104111 Количество на модель:
009104111
44

Номер детали на чертеже:

44

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
45

Номер детали на чертеже:

45

Traction relief

Заводской номер: 200267050 Количество на модель: 1
200267050
1
46

Номер детали на чертеже:

46

Threaded pin

Заводской номер: 009057480 Количество на модель: 4
009057480
4
47

Номер детали на чертеже:

47

Washer

Заводской номер: 009106030 Количество на модель:
009106030
48

Номер детали на чертеже:

48

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
49

Номер детали на чертеже:

49

Lock

Заводской номер: 200284550 Количество на модель: 1
200284550
1
50

Номер детали на чертеже:

50

Cable band

Заводской номер: 009226711 Количество на модель:
009226711
51

Номер детали на чертеже:

51

Switch symbol signal dev. “DPF”

Заводской номер: 200829580 Количество на модель: 1
200829580
1
52

Номер детали на чертеже:

52

Switch symbol signal dev. “DPF lock.”

Заводской номер: 200829600 Количество на модель: 1
200829600
1
53

Номер детали на чертеже:

53

Switch symbol signal dev. “HEST”

Заводской номер: 200829590 Количество на модель: 1
200829590
1
54

Номер детали на чертеже:

54

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009401920 Количество на модель:
009401920
55

Номер детали на чертеже:

55

Sealing strip-Id.-no.= 1m

Заводской номер: 009383030 Количество на модель:
009383030
56

Номер детали на чертеже:

56

Ball pin

Заводской номер: 900015780 Количество на модель: 6
900015780
6
57

Номер детали на чертеже:

57

Clutch

Заводской номер: 900015790 Количество на модель: 6
900015790
6
58

Номер детали на чертеже:

58

Support

Заводской номер: 200291920 Количество на модель: 1
200291920
1
59

Номер детали на чертеже:

59

Coach bolt

Заводской номер: 009050002 Количество на модель:
009050002
60

Номер детали на чертеже:

60

Coach bolt

Заводской номер: 900005580 Количество на модель:
900005580
61

Номер детали на чертеже:

61

Rubber sheet

Заводской номер: 200282870 Количество на модель: 1
200282870
1
62

Номер детали на чертеже:

62

Rubber sheet

Заводской номер: 200282880 Количество на модель: 1
200282880
1
