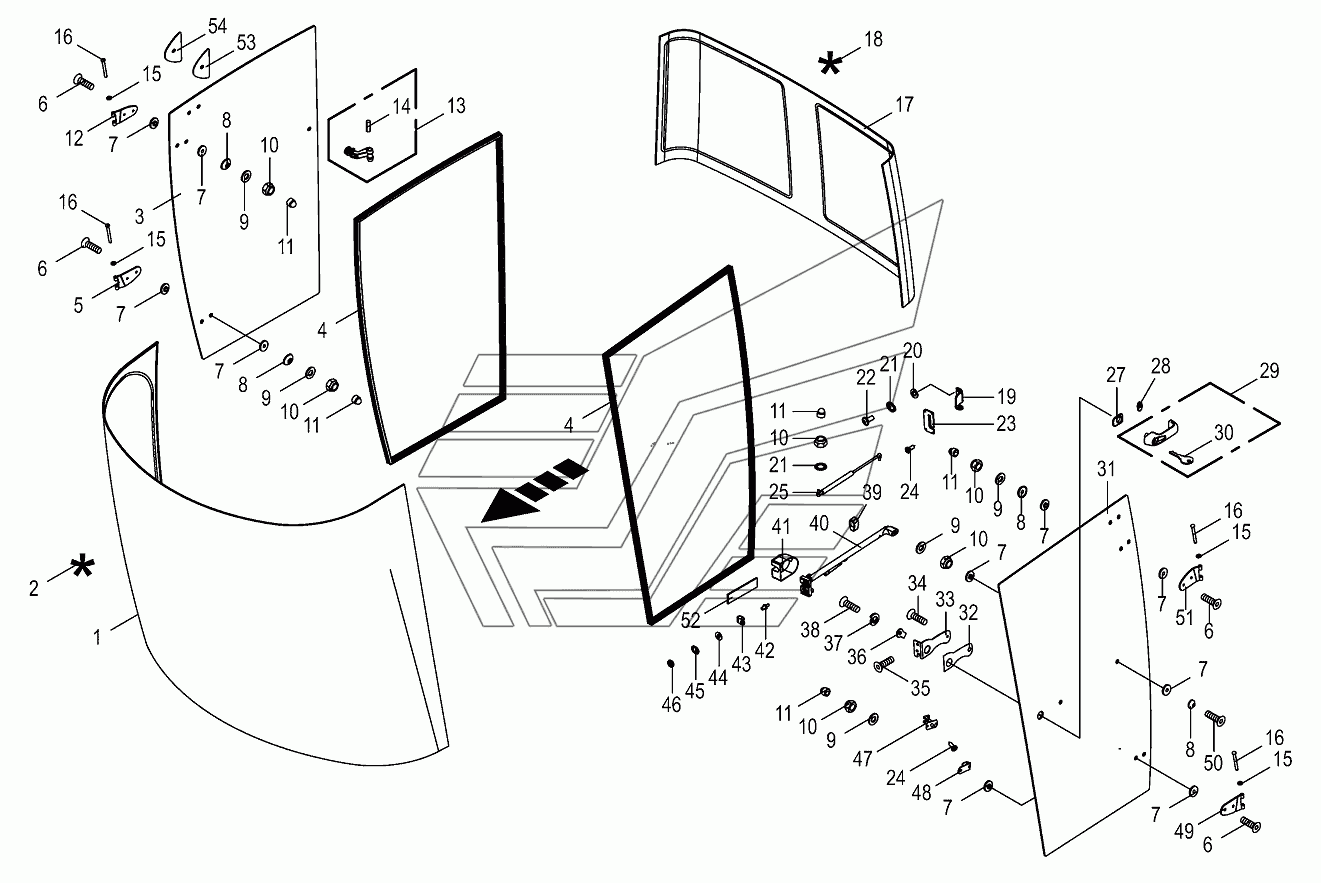

Cab-glazing BIG-M-420. Каталог 2016г.

Cab-control panel (roof)/circuit board BIG-M-420 Glass wiper BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Windshield

Заводской номер: 270047570 Количество на модель: 1
270047570
1
2

Номер детали на чертеже:

2

Glue kit windscreen cabin

Заводской номер: 270129620 Количество на модель: 1
270129620
1
3

Номер детали на чертеже:

3

Side window-right

Заводской номер: 270050240 Количество на модель: 1
270050240
1
4

Номер детали на чертеже:

4

Sealing profile

Заводской номер: 200274760 Количество на модель: 2
200274760
2
5

Номер детали на чертеже:

5

Door hinge

Заводской номер: 200274830 Количество на модель: 1
200274830
1
6

Номер детали на чертеже:

6

Fillister head screw

Заводской номер: 200274840 Количество на модель: 8
200274840
8
7

Номер детали на чертеже:

7

Intermediate washer

Заводской номер: 002204790 Количество на модель: 18
002204790
18
8

Номер детали на чертеже:

8

Outside washer

Заводской номер: 002204800 Количество на модель: 7
002204800
7
9

Номер детали на чертеже:

9

Washer

Заводской номер: 200274850 Количество на модель: 10
200274850
10
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
11

Номер детали на чертеже:

11

Protective cap

Заводской номер: 002206480 Количество на модель: 10
002206480
10
12

Номер детали на чертеже:

12

Door hinge

Заводской номер: 200274820 Количество на модель: 1
200274820
1
13

Номер детали на чертеже:

13

Window support

Заводской номер: 200274810 Количество на модель: 1
200274810
1
14

Номер детали на чертеже:

14

Retaining pin

Заводской номер: 200280870 Количество на модель: 1
200280870
1
15

Номер детали на чертеже:

15

Brass washer

Заводской номер: 200277910 Количество на модель: 2
200277910
2
16

Номер детали на чертеже:

16

Sprig

Заводской номер: 002203820 Количество на модель: 4
002203820
4
17

Номер детали на чертеже:

17

Rear window for cabin green tinted

Заводской номер: 270050152 Количество на модель: 1
270050152
1
18

Номер детали на чертеже:

18

Glue kit-rear panel

Заводской номер: 200275030 Количество на модель: 1
200275030
1
19

Номер детали на чертеже:

19

Pneumatic spring support

Заводской номер: 200278830 Количество на модель: 1
200278830
1
20

Номер детали на чертеже:

20

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099030 Количество на модель:
009099030
22

Номер детали на чертеже:

22

Fillister head screw

Заводской номер: 200277770 Количество на модель: 2
200277770
2
23

Номер детали на чертеже:

23

Cover

Заводской номер: 200278810 Количество на модель: 1
200278810
1
24

Номер детали на чертеже:

24

Self-tapping screw

Заводской номер: 200274330 Количество на модель: 4
200274330
4
25

Номер детали на чертеже:

25

Gas spring

Заводской номер: 200277890 Количество на модель: 1
200277890
1
27

Номер детали на чертеже:

27

Sealing washer

Заводской номер: 200274950 Количество на модель: 1
200274950
1
28

Номер детали на чертеже:

28

Sealing washer

Заводской номер: 200274940 Количество на модель: 1
200274940
1
29

Номер детали на чертеже:

29

Button handle

Заводской номер: 200274920 Количество на модель: 1
200274920
1
30

Номер детали на чертеже:

30

Key

Заводской номер: 200280860 Количество на модель: 1
200280860
1
31

Номер детали на чертеже:

31

Door window-left

Заводской номер: 270057210 Количество на модель: 1
270057210
1
32

Номер детали на чертеже:

32

Rubber sheet

Заводской номер: 200274970 Количество на модель: 1
200274970
1
33

Номер детали на чертеже:

33

Support

Заводской номер: 200278820 Количество на модель: 1
200278820
1
34

Номер детали на чертеже:

34

Fillister head screw

Заводской номер: 200274910 Количество на модель: 1
200274910
1
35

Номер детали на чертеже:

35

Countersunkscrew

Заводской номер: 009040260 Количество на модель:
009040260
36

Номер детали на чертеже:

36

Feeler

Заводской номер: 200274930 Количество на модель: 1
200274930
1
37

Номер детали на чертеже:

37

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
38

Номер детали на чертеже:

38

Fillister head screw

Заводской номер: 200274480 Количество на модель: 1
200274480
1
39

Номер детали на чертеже:

39

Pneumatic spring support

Заводской номер: 200274890 Количество на модель: 1
200274890
1
40

Номер детали на чертеже:

40

Rotary trap lock

Заводской номер: 200278760 Количество на модель: 1
200278760
1
41

Номер детали на чертеже:

41

Cover

Заводской номер: 200278790 Количество на модель: 1
200278790
1
42

Номер детали на чертеже:

42

Cotter bolt

Заводской номер: 002203830 Количество на модель: 1
002203830
1
43

Номер детали на чертеже:

43

Yoke

Заводской номер: 002204860 Количество на модель: 1
002204860
1
44

Номер детали на чертеже:

44

Washer

Заводской номер: 002204850 Количество на модель: 1
002204850
1
45

Номер детали на чертеже:

45

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
46

Номер детали на чертеже:

46

Hex nut

Заводской номер: 002204870 Количество на модель: 3
002204870
3
47

Номер детали на чертеже:

47

Door contact switch

Заводской номер: 002206390 Количество на модель: 1
002206390
1
48

Номер детали на чертеже:

48

Feeler

Заводской номер: 200278800 Количество на модель: 1
200278800
1
49

Номер детали на чертеже:

49

Door hinge-below left

Заводской номер: 200278750 Количество на модель: 1
200278750
1
50

Номер детали на чертеже:

50

Fillister head screw

Заводской номер: 200274980 Количество на модель: 1
200274980
1
51

Номер детали на чертеже:

51

Door hinge-top left

Заводской номер: 200278740 Количество на модель: 1
200278740
1
52

Номер детали на чертеже:

52

Cellular rubber

Заводской номер: 270109580 Количество на модель: 1
270109580
1
53

Номер детали на чертеже:

53

Mat

Заводской номер: 200281240 Количество на модель: 1
200281240
1
54

Номер детали на чертеже:

54

Traction relief

Заводской номер: 200281250 Количество на модель: 1
200281250
1
