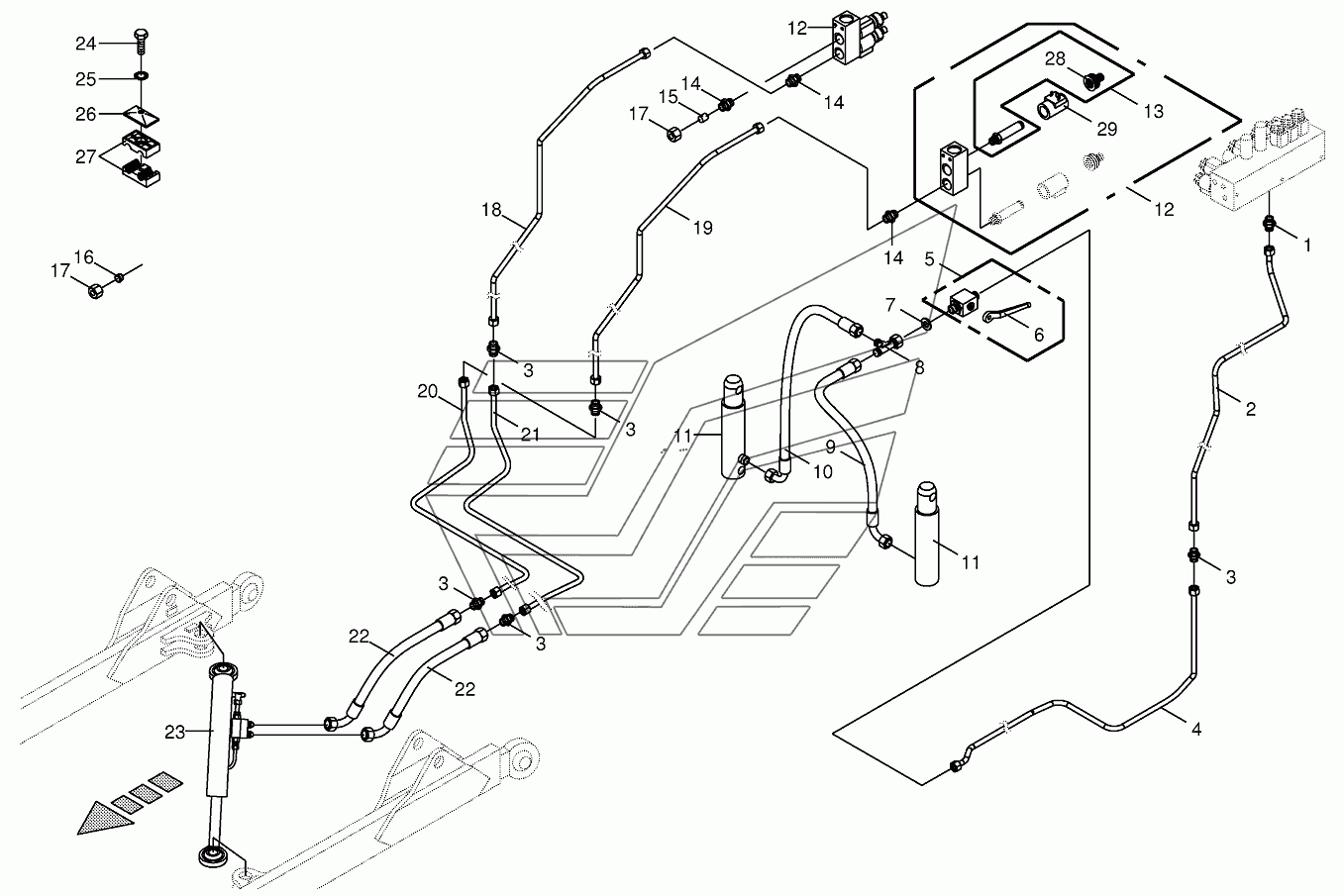

Hydraulics-front mower/hillside BIG-M-420. Каталог 2016г.

Working hydraulics-Mounting parts BIG-M-420 Hydraulics BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187601 Количество на модель: 1
009187601
1

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009002010 Количество на модель:
009002010

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250

Номер детали на чертеже:

Grease niple

Заводской номер: 009562800 Количество на модель: 2
009562800
2

Номер детали на чертеже:

Grease niple

Заводской номер: 009191070 Количество на модель: 2
009191070
2

Номер детали на чертеже:

Snap ring

Заводской номер: 900027260 Количество на модель: 2
900027260
2

Номер детали на чертеже:

Gasket set

Заводской номер: 270145300 Количество на модель: 2
270145300
2
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009209011 Количество на модель: 1
009209011
1
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150330 Количество на модель: 1
200150330
1
3

Номер детали на чертеже:

3

Connector

Заводской номер: 009210541 Количество на модель: 5
009210541
5
4

Номер детали на чертеже:

4

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200139320 Количество на модель: 1
200139320
1
5

Номер детали на чертеже:

5

Ball cock

Заводской номер: 009211222 Количество на модель: 1
009211222
1
6

Номер детали на чертеже:

6

Hand lever-incl. screw, washer

Заводской номер: 009196640 Количество на модель: 1
009196640
1
7

Номер детали на чертеже:

7

Throttling disc

Заводской номер: 009193570 Количество на модель: 1
009193570
1
8

Номер детали на чертеже:

8

Adjustable L connection

Заводской номер: 009210791 Количество на модель: 1
009210791
1
9

Номер детали на чертеже:

9

High pressure

Заводской номер: 270101690 Количество на модель: 1
270101690
1
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 009212581 Количество на модель: 1
009212581
1
11

Номер детали на чертеже:

11

Hyd. cylinder

Заводской номер: 270139420 Количество на модель: 2
270139420
2
12

Номер детали на чертеже:

12

Control bloc

Заводской номер: 009190010 Количество на модель: 2
009190010
2
13

Номер детали на чертеже:

13

2/2-Directional-control valve

Заводской номер: 009190690 Количество на модель: 4
009190690
4
15

Номер детали на чертеже:

15

Locking cone w. O-ring

Заводской номер: 009193000 Количество на модель: 2
009193000
2
16

Номер детали на чертеже:

16

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
17

Номер детали на чертеже:

17

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
18

Номер детали на чертеже:

18

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150320 Количество на модель: 1
200150320
1
19

Номер детали на чертеже:

19

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200139300 Количество на модель: 1
200139300
1
20

Номер детали на чертеже:

20

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335760 Количество на модель: 1
002335760
1
21

Номер детали на чертеже:

21

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335750 Количество на модель: 1
002335750
1
22

Номер детали на чертеже:

22

High pressure hose line

Заводской номер: 009212570 Количество на модель: 2
009212570
2
23

Номер детали на чертеже:

23

Hydraulic cylinder

Заводской номер: 009184701 Количество на модель: 1
009184701
1
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
26

Номер детали на чертеже:

26

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
27

Номер детали на чертеже:

27

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
28

Номер детали на чертеже:

28

Emergency hand operation

Заводской номер: 270069670 Количество на модель: 4
270069670
4
29

Номер детали на чертеже:

29

Solenoid coil

Заводской номер: 009190700 Количество на модель: 4
009190700
4
Working hydraulics-Mounting parts BIG-M-420 Hydraulics BIG-M-420
