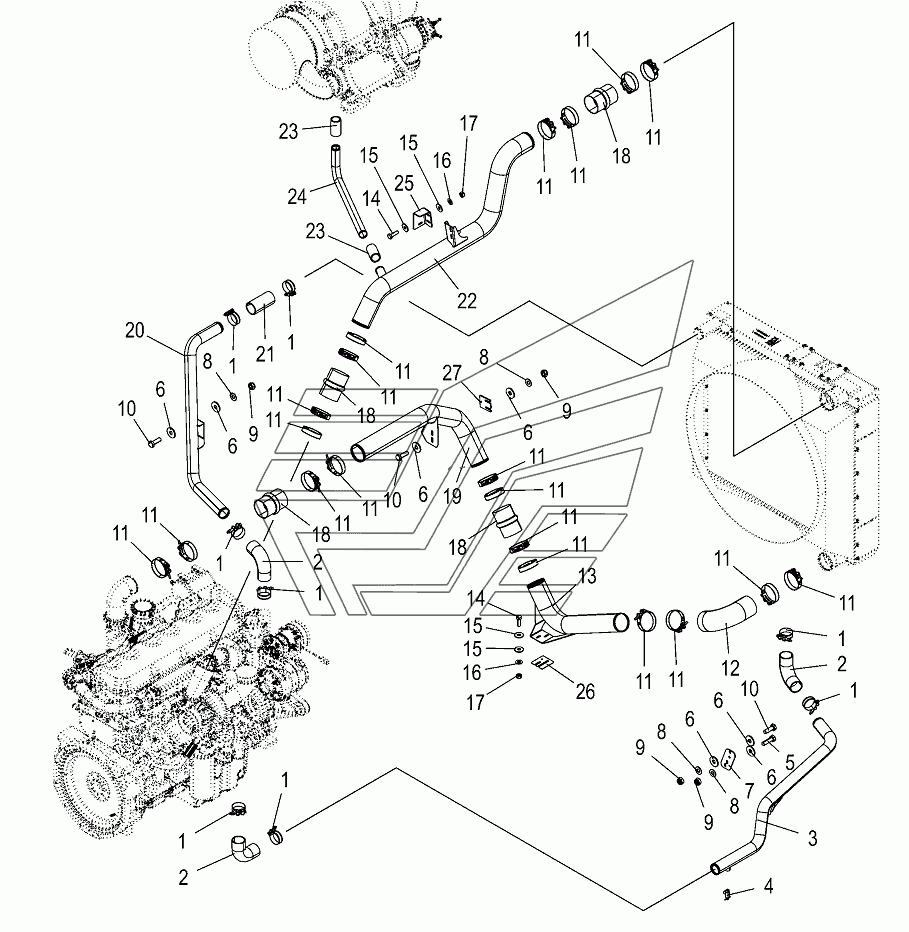

Engine piping BIG-M-420. Каталог 2016г.

Passive rotor BIG-M-420 Hose line cooling water assembl. BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Clamp charge air

Заводской номер: 270125250 Количество на модель: 2
270125250
2
1

Номер детали на чертеже:

1

Clamp

Заводской номер: 270125260 Количество на модель: 8
270125260
8
2

Номер детали на чертеже:

2

Hose bend 90°

Заводской номер: 270122150 Количество на модель: 3
270122150
3
3

Номер детали на чертеже:

3

Cooling water tube cold

Заводской номер: 200167190 Количество на модель: 1
200167190
1
4

Номер детали на чертеже:

4

Discharge drain

Заводской номер: 009193750 Количество на модель: 1
009193750
1
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
6

Номер детали на чертеже:

6

Washer

Заводской номер: 900001210 Количество на модель:
900001210
7

Номер детали на чертеже:

7

Console

Заводской номер: 200168700 Количество на модель: 1
200168700
1
8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
11

Номер детали на чертеже:

11

Clamp charge air

Заводской номер: 270125230 Количество на модель: 20
270125230
20
12

Номер детали на чертеже:

12

Hose bend 90°

Заводской номер: 270118500 Количество на модель: 1
270118500
1
13

Номер детали на чертеже:

13

Charge air pipe cold radiator side

Заводской номер: 200167220 Количество на модель: 1
200167220
1
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009106030 Количество на модель:
009106030
16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
18

Номер детали на чертеже:

18

Hose sleeve LL straight

Заводской номер: 270125220 Количество на модель: 4
270125220
4
19

Номер детали на чертеже:

19

Charge air pipe cold engine side

Заводской номер: 200167240 Количество на модель: 1
200167240
1
20

Номер детали на чертеже:

20

Cooling water tube hot

Заводской номер: 200167260 Количество на модель: 1
200167260
1
21

Номер детали на чертеже:

21

Air hose 150 long

Заводской номер: 270115100 Количество на модель: 1
270115100
1
22

Номер детали на чертеже:

22

Charge air pipe hot

Заводской номер: 200167280 Количество на модель: 1
200167280
1
23

Номер детали на чертеже:

23

Hose sleeve LL straight

Заводской номер: 270125240 Количество на модель: 1
270125240
1
24

Номер детали на чертеже:

24

Charge air pipe hot for AGR

Заводской номер: 200167430 Количество на модель: 1
200167430
1
25

Номер детали на чертеже:

25

Console charge air hot

Заводской номер: 200168750 Количество на модель: 1
200168750
1
26

Номер детали на чертеже:

26

Spacer plate

Заводской номер: 200190090 Количество на модель:
200190090
27

Номер детали на чертеже:

27

Spacer plate

Заводской номер: 200172660 Количество на модель:
200172660
