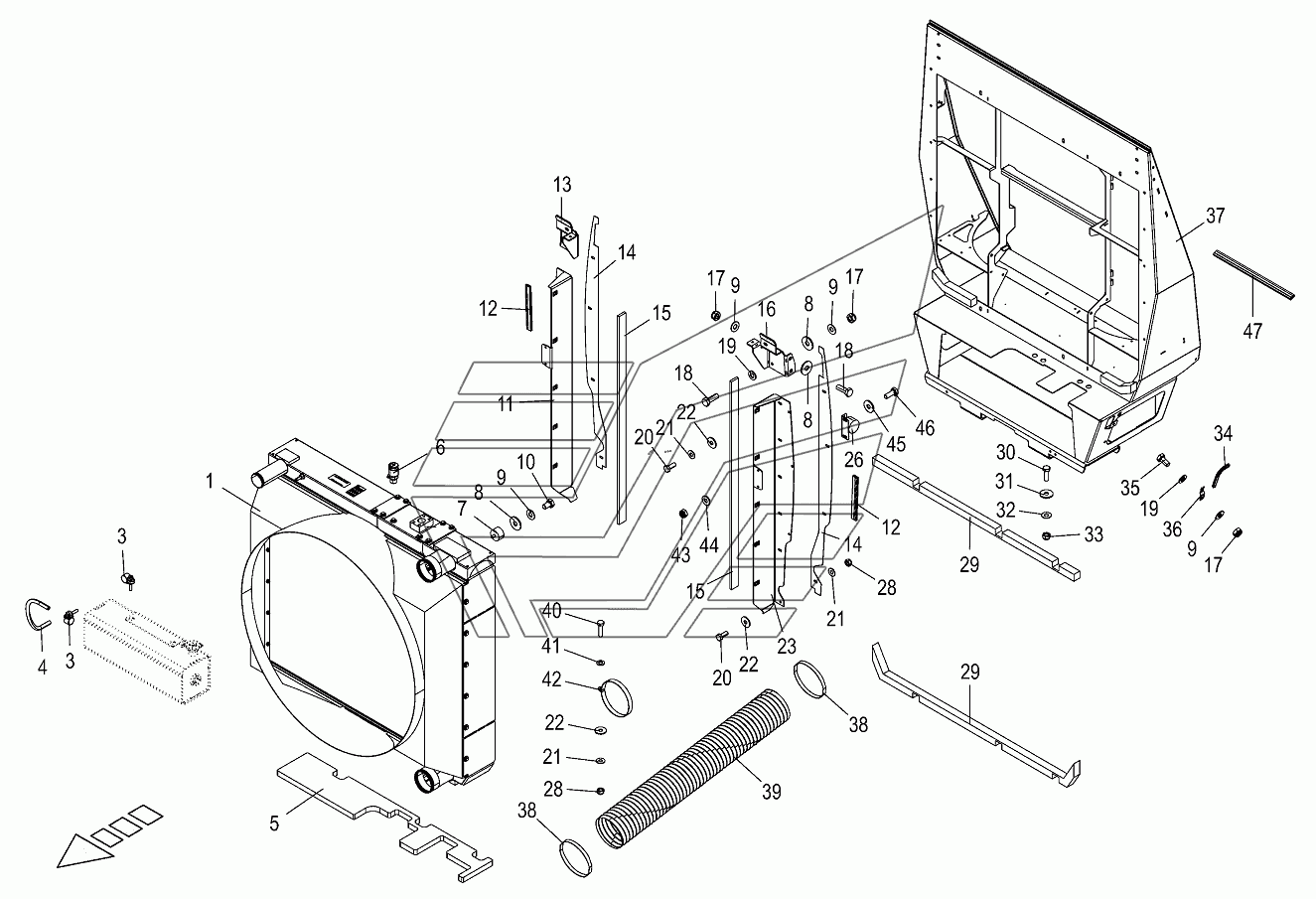

Condenser for air conditioner BIG-M-420. Каталог 2016г.

Clutch BIG-M-420 Condenser for air conditioner-mounting parts BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing profile combination radiator

Заводской номер: 270152240 Количество на модель: 1
270152240
1

Номер детали на чертеже:

Oil cooler AKG

Заводской номер: 270152480 Количество на модель: 1
270152480
1

Номер детали на чертеже:

Coolant radiator AKG

Заводской номер: 270152490 Количество на модель: 1
270152490
1

Номер детали на чертеже:

Charge air cooler AKG

Заводской номер: 270152500 Количество на модель: 1
270152500
1

Номер детали на чертеже:

Fan hood cooler AKG

Заводской номер: 270152520 Количество на модель: 1
270152520
1
1

Номер детали на чертеже:

1

Combination radiator

Заводской номер: 270118030 Количество на модель: 1
270118030
1
3

Номер детали на чертеже:

3

Hose clamp

Заводской номер: 009240340 Количество на модель: 2
009240340
2
4

Номер детали на чертеже:

4

Hose-Id.-no.= 1m

Заводской номер: 009401730 Количество на модель:
009401730
5

Номер детали на чертеже:

5

Bearing mat

Заводской номер: 200170790 Количество на модель: 1
200170790
1
6

Номер детали на чертеже:

6

Connector f.mini-test equipm.

Заводской номер: 009208720 Количество на модель: 1
009208720
1
7

Номер детали на чертеже:

7

Rubber pad

Заводской номер: 009242220 Количество на модель: 6
009242220
6
8

Номер детали на чертеже:

8

Washer

Заводской номер: 900001210 Количество на модель:
900001210
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
11

Номер детали на чертеже:

11

Clamping angle rh.

Заводской номер: 200166780 Количество на модель: 1
200166780
1
13

Номер детали на чертеже:

13

Tube holder rh

Заводской номер: 200166490 Количество на модель: 1
200166490
1
14

Номер детали на чертеже:

14

Setting plate

Заводской номер: 200166760 Количество на модель: 2
200166760
2
15

Номер детали на чертеже:

15

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009385560 Количество на модель:
009385560
16

Номер детали на чертеже:

16

Tube holder lh

Заводской номер: 200166480 Количество на модель: 1
200166480
1
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009104140 Количество на модель:
009104140
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009106030 Количество на модель:
009106030
23

Номер детали на чертеже:

23

Clamping angle lh.

Заводской номер: 200166770 Количество на модель: 1
200166770
1
26

Номер детали на чертеже:

26

Back-up horn

Заводской номер: 003039641 Количество на модель: 1
003039641
1
28

Номер детали на чертеже:

28

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
29

Номер детали на чертеже:

29

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009402310 Количество на модель:
009402310
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009106090 Количество на модель:
009106090
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
33

Номер детали на чертеже:

33

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
34

Номер детали на чертеже:

34

Edge protection-Id.-no.= 1m

Заводской номер: 009251110 Количество на модель:
009251110
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
36

Номер детали на чертеже:

36

Fastening DT/DTM M10

Заводской номер: 200828000 Количество на модель: 1
200828000
1
37

Номер детали на чертеже:

37

Cooler frame

Заводской номер: 200170681 Количество на модель: 1
200170681
1
38

Номер детали на чертеже:

38

Hose clamp

Заводской номер: 270001920 Количество на модель: 2
270001920
2
39

Номер детали на чертеже:

39

Spiral hose-Id.-no.= 1m

Заводской номер: 270001910 Количество на модель:
270001910
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
41

Номер детали на чертеже:

41

Washer

Заводской номер: 009104130 Количество на модель:
009104130
42

Номер детали на чертеже:

42

Tube clip w. rubber

Заводской номер: 900001120 Количество на модель: 1
900001120
1
43

Номер детали на чертеже:

43

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
44

Номер детали на чертеже:

44

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
45

Номер детали на чертеже:

45

Washer

Заводской номер: 009103511 Количество на модель:
009103511
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
