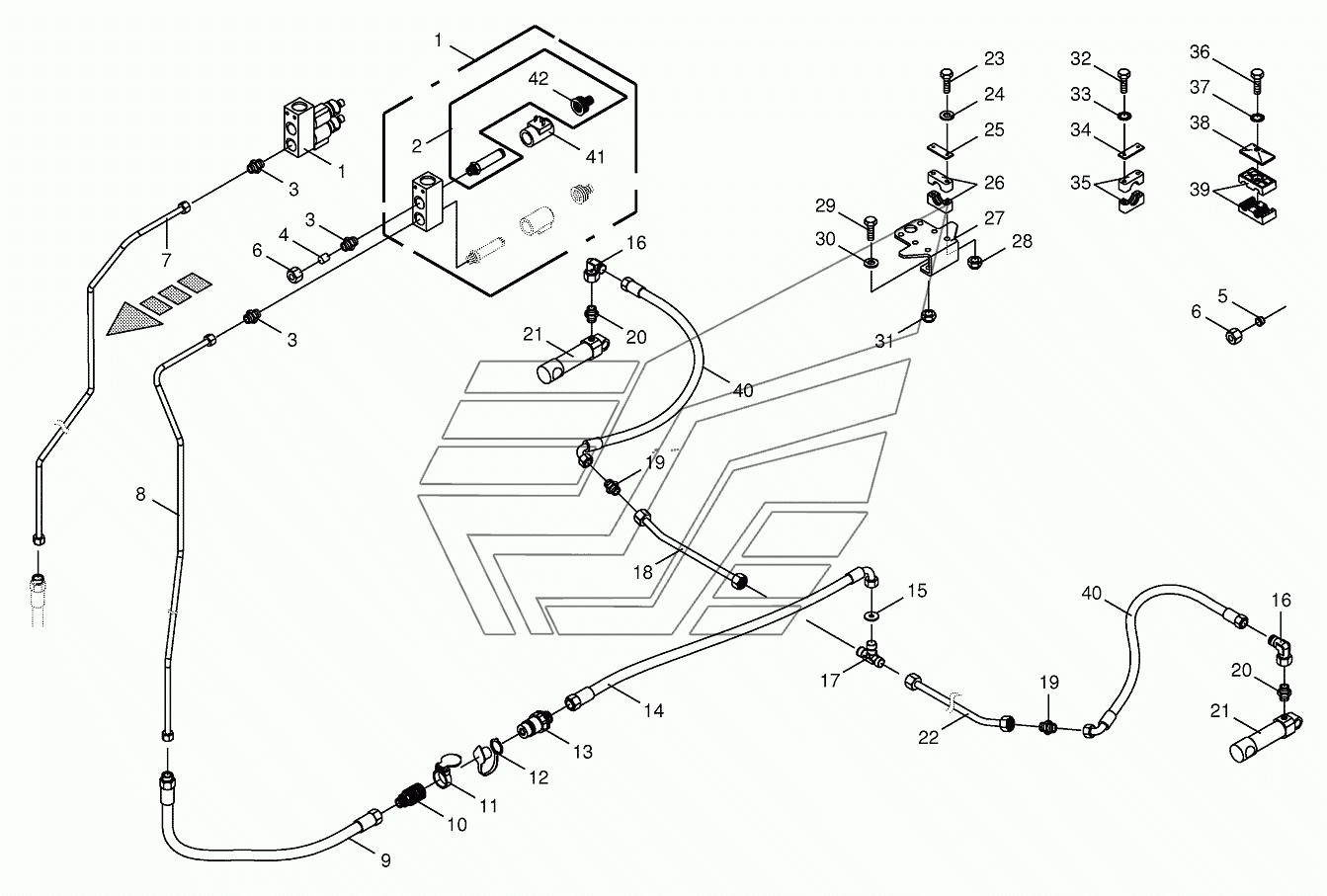

Hydraulic auger Hood BIG-M-420. Каталог 2016г.

Hydraulic auger hood BIG-M-420 Auger-left and right BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009188051 Количество на модель: 4
009188051
4
1

Номер детали на чертеже:

1

Control bloc

Заводской номер: 009190010 Количество на модель: 2
009190010
2
2

Номер детали на чертеже:

2

2/2-Directional-control valve

Заводской номер: 009190690 Количество на модель: 4
009190690
4
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009210602 Количество на модель: 4
009210602
4
4

Номер детали на чертеже:

4

Locking cone w. O-ring

Заводской номер: 009193000 Количество на модель: 2
009193000
2
5

Номер детали на чертеже:

5

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
6

Номер детали на чертеже:

6

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
7

Номер детали на чертеже:

7

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150340 Количество на модель: 1
200150340
1
8

Номер детали на чертеже:

8

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200139280 Количество на модель: 1
200139280
1
9

Номер детали на чертеже:

9

Hyd. hose

Заводской номер: 009200653 Количество на модель: 2
009200653
2
10

Номер детали на чертеже:

10

Sleeve

Заводской номер: 009193230 Количество на модель: 2
009193230
2
11

Номер детали на чертеже:

11

Dust cap-red

Заводской номер: 009211711 Количество на модель: 2
009211711
2
12

Номер детали на чертеже:

12

Dust cap-red

Заводской номер: 009211760 Количество на модель: 2
009211760
2
13

Номер детали на чертеже:

13

Connector plug

Заводской номер: 009211450 Количество на модель: 2
009211450
2
14

Номер детали на чертеже:

14

Hyd. hose

Заводской номер: 270121860 Количество на модель: 2
270121860
2
15

Номер детали на чертеже:

15

Throttling disc

Заводской номер: 003406872 Количество на модель: 2
003406872
2
16

Номер детали на чертеже:

16

Angle lug

Заводской номер: 009210671 Количество на модель: 4
009210671
4
17

Номер детали на чертеже:

17

T connector

Заводской номер: 009210711 Количество на модель: 2
009210711
2
18

Номер детали на чертеже:

18

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002337630 Количество на модель: 2
002337630
2
19

Номер детали на чертеже:

19

Connector

Заводской номер: 009210541 Количество на модель: 4
009210541
4
20

Номер детали на чертеже:

20

Male connector

Заводской номер: 009196300 Количество на модель: 4
009196300
4
21

Номер детали на чертеже:

21

Hydraulic cylinder

Заводской номер: 009185050 Количество на модель: 4
009185050
4
22

Номер детали на чертеже:

22

Hydraulic line-incl. nozzle disc cap, cutting ring-right

Заводской номер: 200102110 Количество на модель: 1
200102110
1
22

Номер детали на чертеже:

22

Hydraulic line-incl. nozzle disc cap, cutting ring-left

Заводской номер: 200102100 Количество на модель: 1
200102100
1
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009002440 Количество на модель:
009002440
24

Номер детали на чертеже:

24

Washer

Заводской номер: 009104111 Количество на модель:
009104111
25

Номер детали на чертеже:

25

Cover plate

Заводской номер: 009251450 Количество на модель:
009251450
26

Номер детали на чертеже:

26

Tube clamp-2 halves

Заводской номер: 009251021 Количество на модель:
009251021
27

Номер детали на чертеже:

27

Sensor support

Заводской номер: 200100610 Количество на модель: 1
200100610
1
28

Номер детали на чертеже:

28

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
30

Номер детали на чертеже:

30

Washer

Заводской номер: 009104130 Количество на модель:
009104130
31

Номер детали на чертеже:

31

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009010281 Количество на модель:
009010281
33

Номер детали на чертеже:

33

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
34

Номер детали на чертеже:

34

Cover plate

Заводской номер: 009251360 Количество на модель:
009251360
35

Номер детали на чертеже:

35

Tube clamp-2 halves

Заводской номер: 009251071 Количество на модель:
009251071
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009002010 Количество на модель:
009002010
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
38

Номер детали на чертеже:

38

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
39

Номер детали на чертеже:

39

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
39

Номер детали на чертеже:

39

Tube clamp-2 halves

Заводской номер: 009251080 Количество на модель:
009251080
40

Номер детали на чертеже:

40

High pressure hose line

Заводской номер: 270003320 Количество на модель: 4
270003320
4
41

Номер детали на чертеже:

41

Solenoid coil

Заводской номер: 009190700 Количество на модель: 4
009190700
4
42

Номер детали на чертеже:

42

Emergency hand operation

Заводской номер: 270069670 Количество на модель: 4
270069670
4
Hydraulic auger hood BIG-M-420 Auger-left and right BIG-M-420
