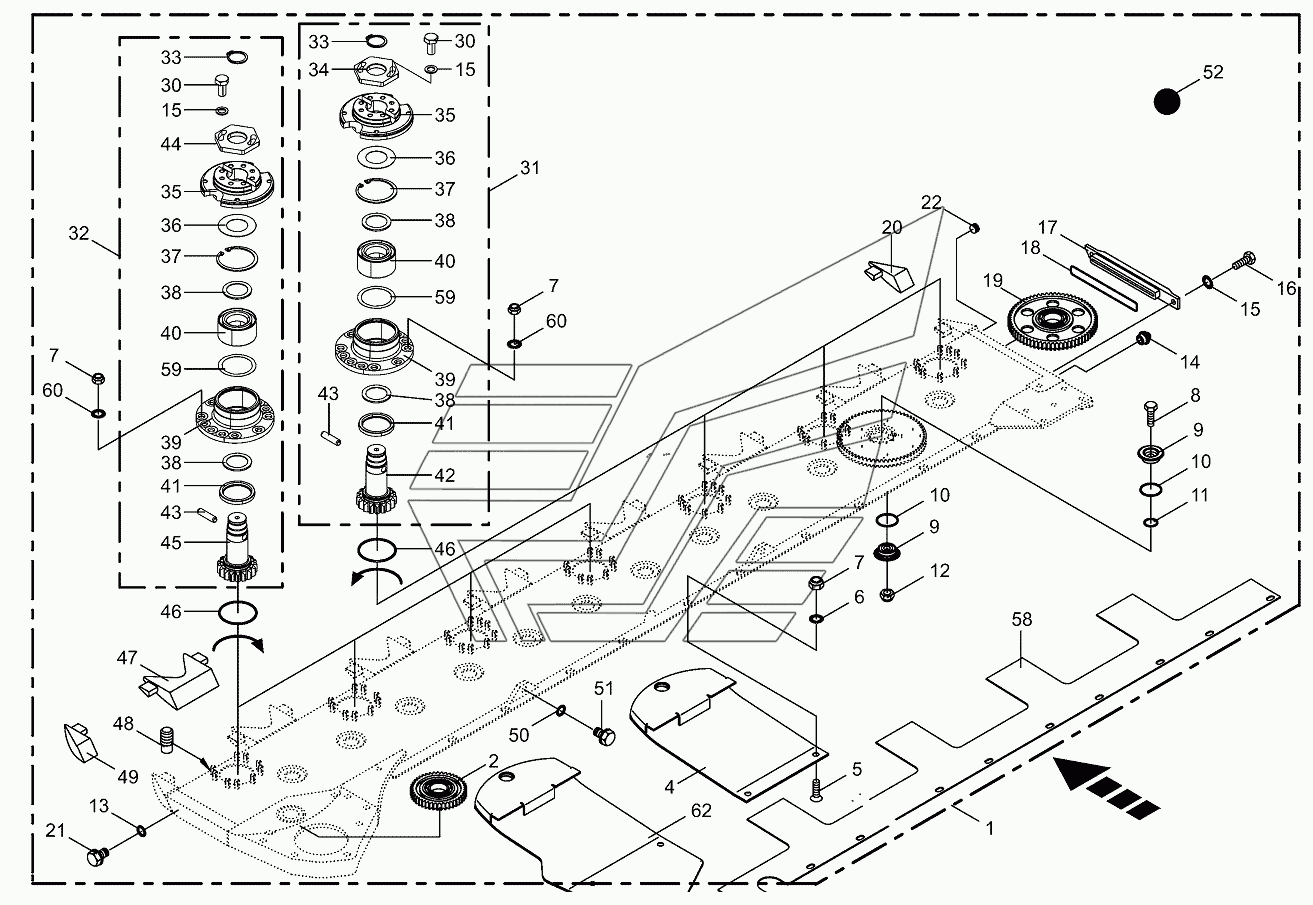

Cutter bar-SafeCut INSIDE-front/lateral BIG-M-420. Каталог 2016г.

Per mower unit lateral (CRI) BIG-M-420 Blade fastening-front/lateral BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cutter bar-cpl.

Заводской номер: 200303621 Количество на модель: 1
200303621
1
2

Номер детали на чертеже:

2

Spur gear

Заводской номер: 200303770 Количество на модель: 1
200303770
1
4

Номер детали на чертеже:

4

Glide skid EHD

Заводской номер: 200381860 Количество на модель: 6
200381860
6
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 900017940 Количество на модель:
900017940
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 009040022 Количество на модель:
009040022
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 009040622 Количество на модель:
009040622
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 900018110 Количество на модель:
900018110
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 009040631 Количество на модель:
009040631
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009003351 Количество на модель:
009003351
9

Номер детали на чертеже:

9

Clamping piece

Заводской номер: 002530201 Количество на модель: 26
002530201
26
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 009375790 Количество на модель: 26
009375790
26
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009375780 Количество на модель: 13
009375780
13
12

Номер детали на чертеже:

12

Self-locking nut

Заводской номер: 009096110 Количество на модель: 13
009096110
13
13

Номер детали на чертеже:

13

Gasket ring

Заводской номер: 009377270 Количество на модель: 1
009377270
1
14

Номер детали на чертеже:

14

Air bleed valve

Заводской номер: 270089720 Количество на модель: 1
270089720
1
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099070 Количество на модель:
009099070
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
17

Номер детали на чертеже:

17

Cover

Заводской номер: 002534214 Количество на модель: 1
002534214
1
18

Номер детали на чертеже:

18

O-ring

Заводской номер: 009375680 Количество на модель: 1
009375680
1
19

Номер детали на чертеже:

19

Spur gear

Заводской номер: 200303760 Количество на модель: 12
200303760
12
20

Номер детали на чертеже:

20

Sheet edge-right

Заводской номер: 200348170 Количество на модель: 1
200348170
1
21

Номер детали на чертеже:

21

Screw plug

Заводской номер: 009060101 Количество на модель: 1
009060101
1
22

Номер детали на чертеже:

22

Screw plug

Заводской номер: 009060310 Количество на модель: 1
009060310
1
31

Номер детали на чертеже:

31

Bearing housing HD assembled left

Заводской номер: 202314400 Количество на модель: 3
202314400
3
32

Номер детали на чертеже:

32

Bearing housing HD assembled right

Заводской номер: 202314390 Количество на модель: 4
202314390
4
33

Номер детали на чертеже:

33

Circlip

Заводской номер: 009115190 Количество на модель: 7
009115190
7
34

Номер детали на чертеже:

34

HEX NUT

Заводской номер: 200305300 Количество на модель: 3
200305300
3
35

Номер детали на чертеже:

35

Rotor hub

Заводской номер: 200307941 Количество на модель: 7
200307941
7
36

Номер детали на чертеже:

36

Belleville spring

Заводской номер: 200305310 Количество на модель: 7
200305310
7
37

Номер детали на чертеже:

37

Circlip

Заводской номер: 900001460 Количество на модель: 7
900001460
7
38

Номер детали на чертеже:

38

Support disc

Заводской номер: 202306440 Количество на модель: 7
202306440
7
39

Номер детали на чертеже:

39

Flange bearing

Заводской номер: 200307960 Количество на модель: 7
200307960
7
40

Номер детали на чертеже:

40

Taper roller bearing

Заводской номер: 900001490 Количество на модель: 7
900001490
7
41

Номер детали на чертеже:

41

Radial-shaft sealing ring

Заводской номер: 009362020 Количество на модель: 7
009362020
7
42

Номер детали на чертеже:

42

Front pinion shaft

Заводской номер: 202314380 Количество на модель: 3
202314380
3
43

Номер детали на чертеже:

43

Dowel pin

Заводской номер: 200352860 Количество на модель: 14
200352860
14
44

Номер детали на чертеже:

44

Hex nut

Заводской номер: 200305290 Количество на модель: 4
200305290
4
45

Номер детали на чертеже:

45

Front pinion shaft

Заводской номер: 202314370 Количество на модель: 4
202314370
4
46

Номер детали на чертеже:

46

O-ring

Заводской номер: 009375760 Количество на модель: 7
009375760
7
47

Номер детали на чертеже:

47

Sheet edge

Заводской номер: 002535470 Количество на модель: 6
002535470
6
48

Номер детали на чертеже:

48

Weld. pin

Заводской номер: 009064040 Количество на модель: 63
009064040
63
49

Номер детали на чертеже:

49

Sheet edge-left

Заводской номер: 200348180 Количество на модель: 1
200348180
1
50

Номер детали на чертеже:

50

Gasket ring

Заводской номер: 009377210 Количество на модель: 1
009377210
1
51

Номер детали на чертеже:

51

Screw plug

Заводской номер: 009060071 Количество на модель: 1
009060071
1
52

Номер детали на чертеже:

52

Oil-Id.-no.=1ltr

Заводской номер: 009261010 Количество на модель: 7
009261010
7
58

Номер детали на чертеже:

58

Wearing plate

Заводской номер: 002584791 Количество на модель: 1
002584791
1
59

Номер детали на чертеже:

59

Shim ring

Заводской номер: 009110020 Количество на модель:
009110020
60

Номер детали на чертеже:

60

Detent edged washer

Заводской номер: 900001230 Количество на модель:
900001230
62

Номер детали на чертеже:

62

Glide skid long, lh. EHD

Заводской номер: 200381880 Количество на модель: 1
200381880
1
