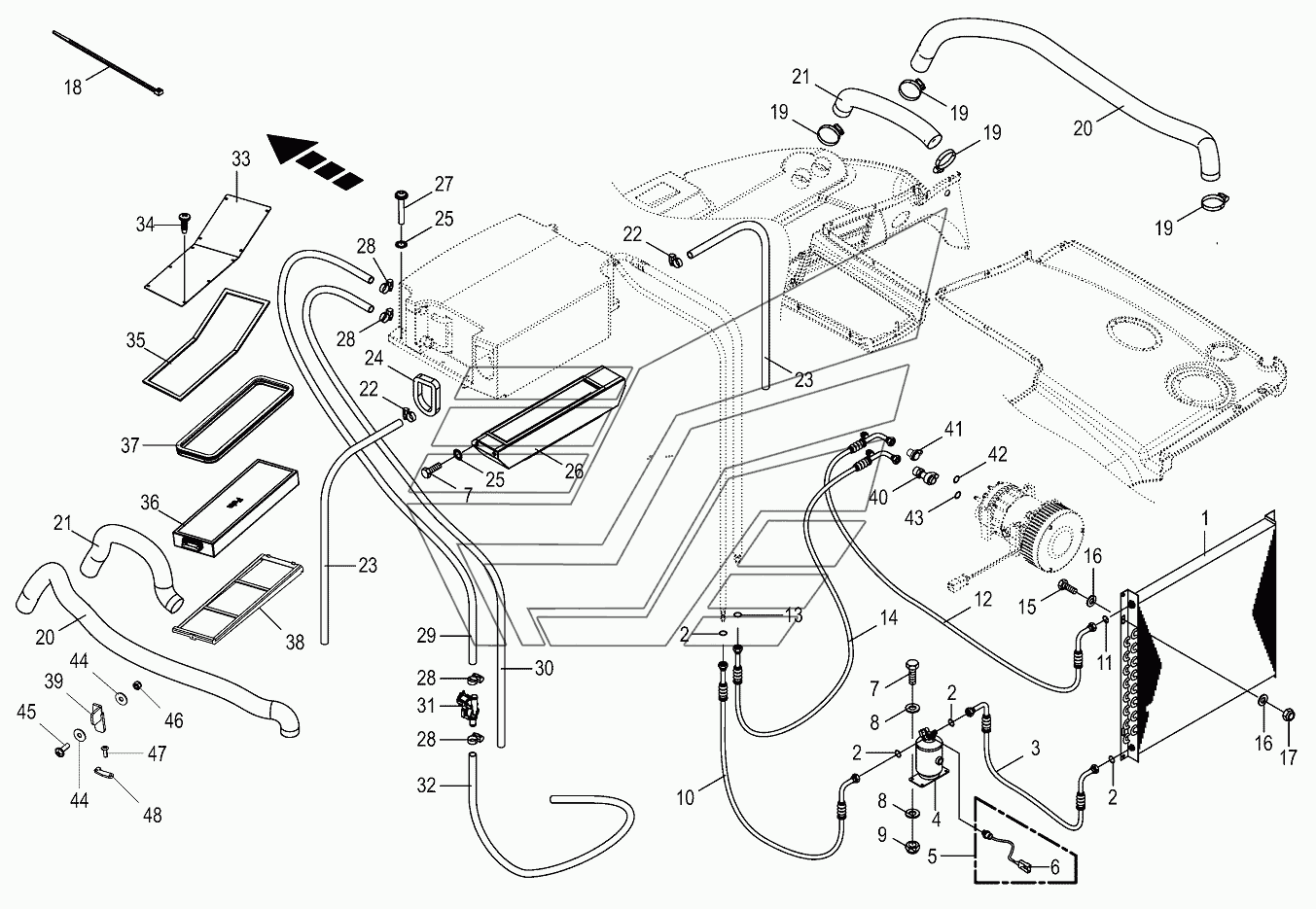

Air conditioning BIG-M-420. Каталог 2016г.

Cab-drawer BIG-M-420 Evaporator BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Condenser for air conditioner

Заводской номер: 009401110 Количество на модель: 1
009401110
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 009376220 Количество на модель: 4
009376220
4
3

Номер детали на чертеже:

3

Tube

Заводской номер: 009402541 Количество на модель: 1
009402541
1
4

Номер детали на чертеже:

4

Drier

Заводской номер: 009401070 Количество на модель: 1
009401070
1
5

Номер детали на чертеже:

5

Pressure switch

Заводской номер: 009401091 Количество на модель: 1
009401091
1
6

Номер детали на чертеже:

6

Plug-2-pole

Заводской номер: 003050590 Количество на модель:
003050590
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006080 Количество на модель:
009006080
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009104111 Количество на модель:
009104111
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
10

Номер детали на чертеже:

10

Refrigerant hose

Заводской номер: 009402522 Количество на модель: 1
009402522
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009376230 Количество на модель: 1
009376230
1
12

Номер детали на чертеже:

12

Refrigerant hose

Заводской номер: 270121200 Количество на модель: 1
270121200
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 009376240 Количество на модель: 1
009376240
1
14

Номер детали на чертеже:

14

Refrigerant hose

Заводской номер: 270121190 Количество на модель: 1
270121190
1
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009106030 Количество на модель:
009106030
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
18

Номер детали на чертеже:

18

Cable band

Заводской номер: 009226722 Количество на модель:
009226722
19

Номер детали на чертеже:

19

Tube clip

Заводской номер: 009240040 Количество на модель: 8
009240040
8
20

Номер детали на чертеже:

20

Inner tube

Заводской номер: 200275510 Количество на модель: 2
200275510
2
21

Номер детали на чертеже:

21

Inner tube

Заводской номер: 200275500 Количество на модель: 2
200275500
2
22

Номер детали на чертеже:

22

Tube clip

Заводской номер: 009240490 Количество на модель: 2
009240490
2
23

Номер детали на чертеже:

23

Hose

Заводской номер: 002204300 Количество на модель: 2
002204300
2
24

Номер детали на чертеже:

24

Gasket

Заводской номер: 200275490 Количество на модель: 1
200275490
1
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
26

Номер детали на чертеже:

26

Aspiration port

Заводской номер: 200275430 Количество на модель: 1
200275430
1
27

Номер детали на чертеже:

27

Fillister head screw

Заводской номер: 200275420 Количество на модель: 5
200275420
5
28

Номер детали на чертеже:

28

Tube clip

Заводской номер: 009240011 Количество на модель: 4
009240011
4
29

Номер детали на чертеже:

29

Hose

Заводской номер: 200275440 Количество на модель: 1
200275440
1
30

Номер детали на чертеже:

30

Hose

Заводской номер: 002204250 Количество на модель: 1
002204250
1
31

Номер детали на чертеже:

31

Water valve

Заводской номер: 270008420 Количество на модель: 1
270008420
1
32

Номер детали на чертеже:

32

Hose

Заводской номер: 200275450 Количество на модель: 1
200275450
1
33

Номер детали на чертеже:

33

Cover

Заводской номер: 200275460 Количество на модель: 1
200275460
1
34

Номер детали на чертеже:

34

Drilling screw

Заводской номер: 200275530 Количество на модель: 10
200275530
10
35

Номер детали на чертеже:

35

Cellular rubber

Заводской номер: 200275470 Количество на модель: 1
200275470
1
36

Номер детали на чертеже:

36

Filter

Заводской номер: 200275520 Количество на модель: 1
200275520
1
37

Номер детали на чертеже:

37

20 426 450 0

Заводской номер: 204264500 Количество на модель: 1
204264500
1
38

Номер детали на чертеже:

38

20 426 449 0

Заводской номер: 204264490 Количество на модель: 1
204264490
1
39

Номер детали на чертеже:

39

20 426 451 0

Заводской номер: 204264510 Количество на модель: 1
204264510
1
40

Номер детали на чертеже:

40

Compressor connection

Заводской номер: 270125271 Количество на модель: 1
270125271
1
41

Номер детали на чертеже:

41

Compressor connection

Заводской номер: 270125281 Количество на модель: 1
270125281
1
42

Номер детали на чертеже:

42

Seal

Заводской номер: 270173270 Количество на модель: 1
270173270
1
43

Номер детали на чертеже:

43

Seal

Заводской номер: 270173260 Количество на модель: 1
270173260
1
44

Номер детали на чертеже:

44

Disc

Заводской номер: 900023100 Количество на модель:
900023100
45

Номер детали на чертеже:

45

Fillister head screw

Заводской номер: 200274480 Количество на модель: 1
200274480
1
46

Номер детали на чертеже:

46

Locknut

Заводской номер: 009087020 Количество на модель:
009087020
47

Номер детали на чертеже:

47

Blind rivet with flat top

Заводской номер: 900004560 Количество на модель:
900004560
48

Номер детали на чертеже:

48

20 426 452 0

Заводской номер: 204264520 Количество на модель: 1
204264520
1
Cab-drawer BIG-M-420 Evaporator BIG-M-420
