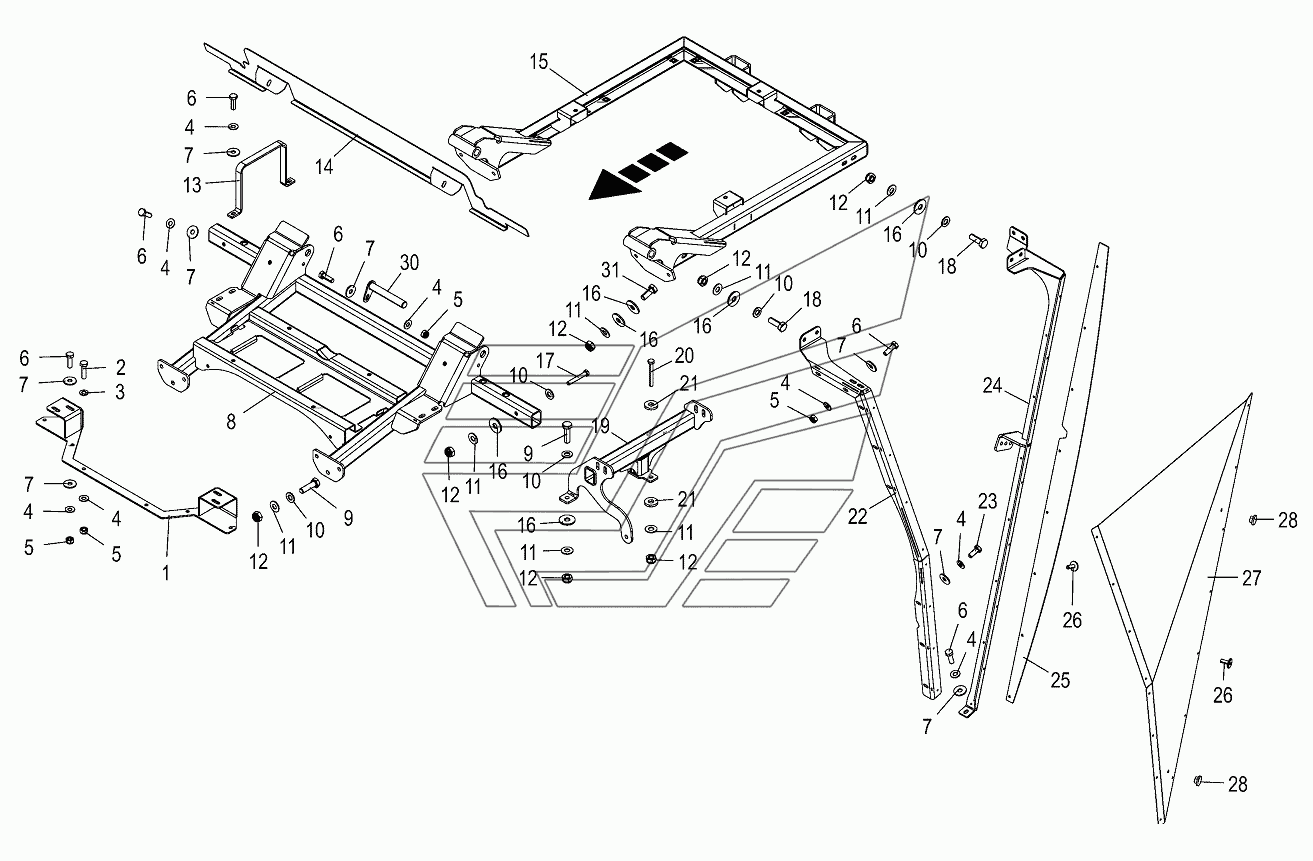

Panelling frame/Cladding-back top BIG-M-420. Каталог 2016г.

Engine guards BIG-M-420 Radiator guards BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Support

Заводской номер: 200168820 Количество на модель: 1
200168820
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009104130 Количество на модель:
009104130
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009106030 Количество на модель:
009106030
8

Номер детали на чертеже:

8

Roof frame

Заводской номер: 200170870 Количество на модель: 1
200170870
1
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009104140 Количество на модель:
009104140
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
13

Номер детали на чертеже:

13

Clamping bar coolant comp.

Заводской номер: 200162910 Количество на модель: 2
200162910
2
14

Номер детали на чертеже:

14

Deflector plate

Заводской номер: 200166860 Количество на модель: 1
200166860
1
15

Номер детали на чертеже:

15

Roof inner frame

Заводской номер: 200166180 Количество на модель: 1
200166180
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: 900001210 Количество на модель:
900001210
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009014370 Количество на модель:
009014370
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
19

Номер детали на чертеже:

19

Frame lateral flap lh

Заводской номер: 200166830 Количество на модель: 1
200166830
1
19

Номер детали на чертеже:

19

Frame lateral flap right

Заводской номер: 200166800 Количество на модель: 1
200166800
1
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009014380 Количество на модель:
009014380
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009103611 Количество на модель:
009103611
22

Номер детали на чертеже:

22

Gusset plate

Заводской номер: 200165770 Количество на модель: 1
200165770
1
22

Номер детали на чертеже:

22

Gusset plate rh.

Заводской номер: 200165920 Количество на модель: 1
200165920
1
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
24

Номер детали на чертеже:

24

Rear support rh.

Заводской номер: 200165910 Количество на модель: 1
200165910
1
24

Номер детали на чертеже:

24

Rear support lh

Заводской номер: 200165750 Количество на модель: 1
200165750
1
25

Номер детали на чертеже:

25

Sealing plate

Заводской номер: 200165880 Количество на модель: 2
200165880
2
26

Номер детали на чертеже:

26

Blind rivet

Заводской номер: 009142370 Количество на модель:
009142370
27

Номер детали на чертеже:

27

Side wall left

Заводской номер: 200165860 Количество на модель: 1
200165860
1
27

Номер детали на чертеже:

27

Side wall right

Заводской номер: 200165940 Количество на модель: 1
200165940
1
28

Номер детали на чертеже:

28

Sealing plug

Заводской номер: 009250060 Количество на модель: 2
009250060
2
29

Номер детали на чертеже:

29

Rubber strip-Id.-no.= 1m

Заводской номер: 009389822 Количество на модель:
009389822
30

Номер детали на чертеже:

30

Pin

Заводской номер: 003528601 Количество на модель: 2
003528601
2
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
