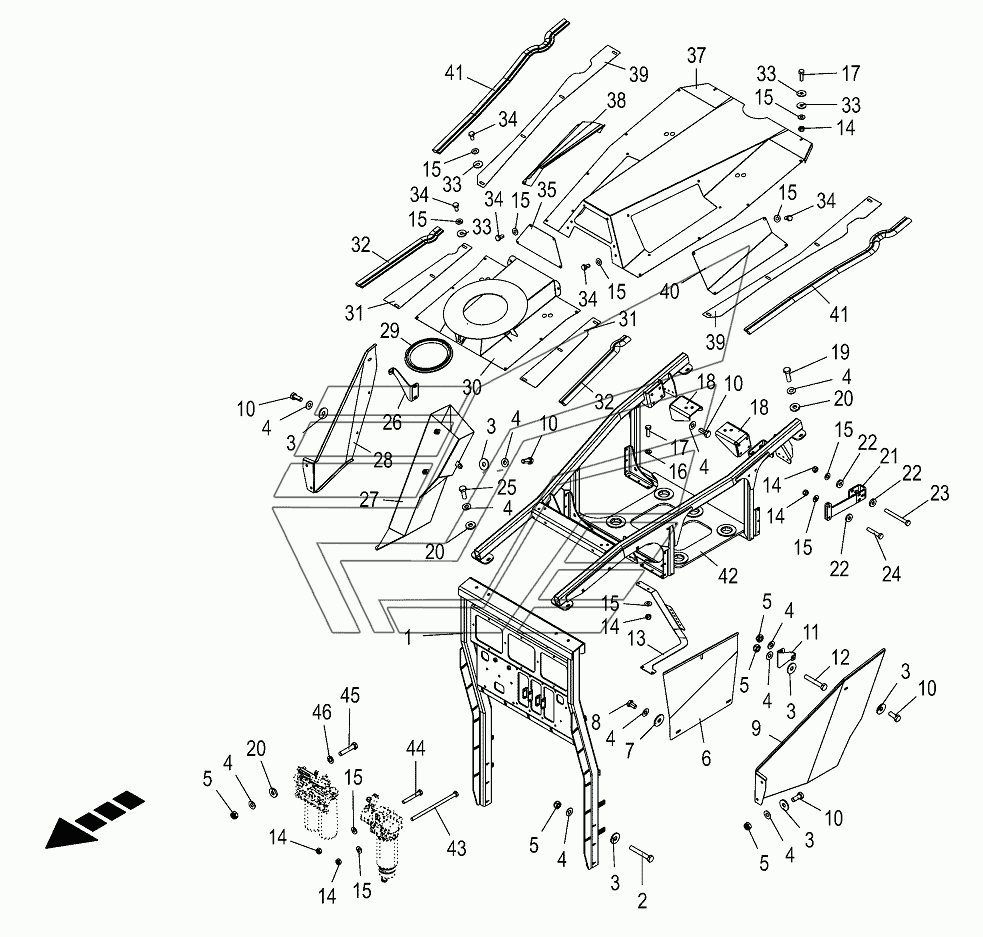

Panelling frame/Cladding-front top BIG-M-420. Каталог 2016г.

Valve guard BIG-M-420 Engine guards BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Roof rack frame front

Заводской номер: 200170850 Количество на модель: 1
200170850
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009014370 Количество на модель:
009014370
3

Номер детали на чертеже:

3

Washer

Заводской номер: 900001210 Количество на модель:
900001210
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
6

Номер детали на чертеже:

6

Heat protection

Заводской номер: 200168720 Количество на модель: 1
200168720
1
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009103530 Количество на модель:
009103530
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
9

Номер детали на чертеже:

9

Engine guard bottom left

Заводской номер: 200168770 Количество на модель: 1
200168770
1
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
11

Номер детали на чертеже:

11

Guard support bottom left

Заводской номер: 200168790 Количество на модель: 1
200168790
1
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009014360 Количество на модель:
009014360
13

Номер детали на чертеже:

13

Hose clamp support

Заводской номер: 200169490 Количество на модель: 1
200169490
1
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009104130 Количество на модель:
009104130
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
18

Номер детали на чертеже:

18

Engine roof support

Заводской номер: 200168530 Количество на модель: 1
200168530
1
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009103611 Количество на модель:
009103611
21

Номер детали на чертеже:

21

Strut rear, lh.

Заводской номер: 200169230 Количество на модель: 1
200169230
1
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009103660 Количество на модель:
009103660
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009014220 Количество на модель:
009014220
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
26

Номер детали на чертеже:

26

Guard support bottom right

Заводской номер: 200168800 Количество на модель: 1
200168800
1
27

Номер детали на чертеже:

27

Protective box

Заводской номер: 200141911 Количество на модель: 1
200141911
1
28

Номер детали на чертеже:

28

Engine guard bottom right

Заводской номер: 200168780 Количество на модель: 1
200168780
1
29

Номер детали на чертеже:

29

Edge protection profile

Заводской номер: 200170410 Количество на модель: 1
200170410
1
30

Номер детали на чертеже:

30

Hood

Заводской номер: 200169020 Количество на модель: 1
200169020
1
31

Номер детали на чертеже:

31

Sealing tape air filter

Заводской номер: 200169040 Количество на модель: 2
200169040
2
32

Номер детали на чертеже:

32

Edge protection prof.

Заводской номер: 270115490 Количество на модель:
270115490
33

Номер детали на чертеже:

33

Washer

Заводской номер: 009106030 Количество на модель:
009106030
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
35

Номер детали на чертеже:

35

Cover plate front

Заводской номер: 200169060 Количество на модель: 1
200169060
1
37

Номер детали на чертеже:

37

Top plate welded

Заводской номер: 200169161 Количество на модель: 1
200169161
1
38

Номер детали на чертеже:

38

Cover plate

Заводской номер: 200169150 Количество на модель: 1
200169150
1
39

Номер детали на чертеже:

39

Sealing tape top plate

Заводской номер: 200169050 Количество на модель: 2
200169050
2
40

Номер детали на чертеже:

40

Cover plate left

Заводской номер: 200169100 Количество на модель: 1
200169100
1
42

Номер детали на чертеже:

42

Roof rack frame top

Заводской номер: 200170860 Количество на модель: 1
200170860
1
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009003500 Количество на модель:
009003500
44

Номер детали на чертеже:

44

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
45

Номер детали на чертеже:

45

Hex head bolt

Заводской номер: 009002841 Количество на модель:
009002841
46

Номер детали на чертеже:

46

Washer

Заводской номер: 009104140 Количество на модель:
009104140
