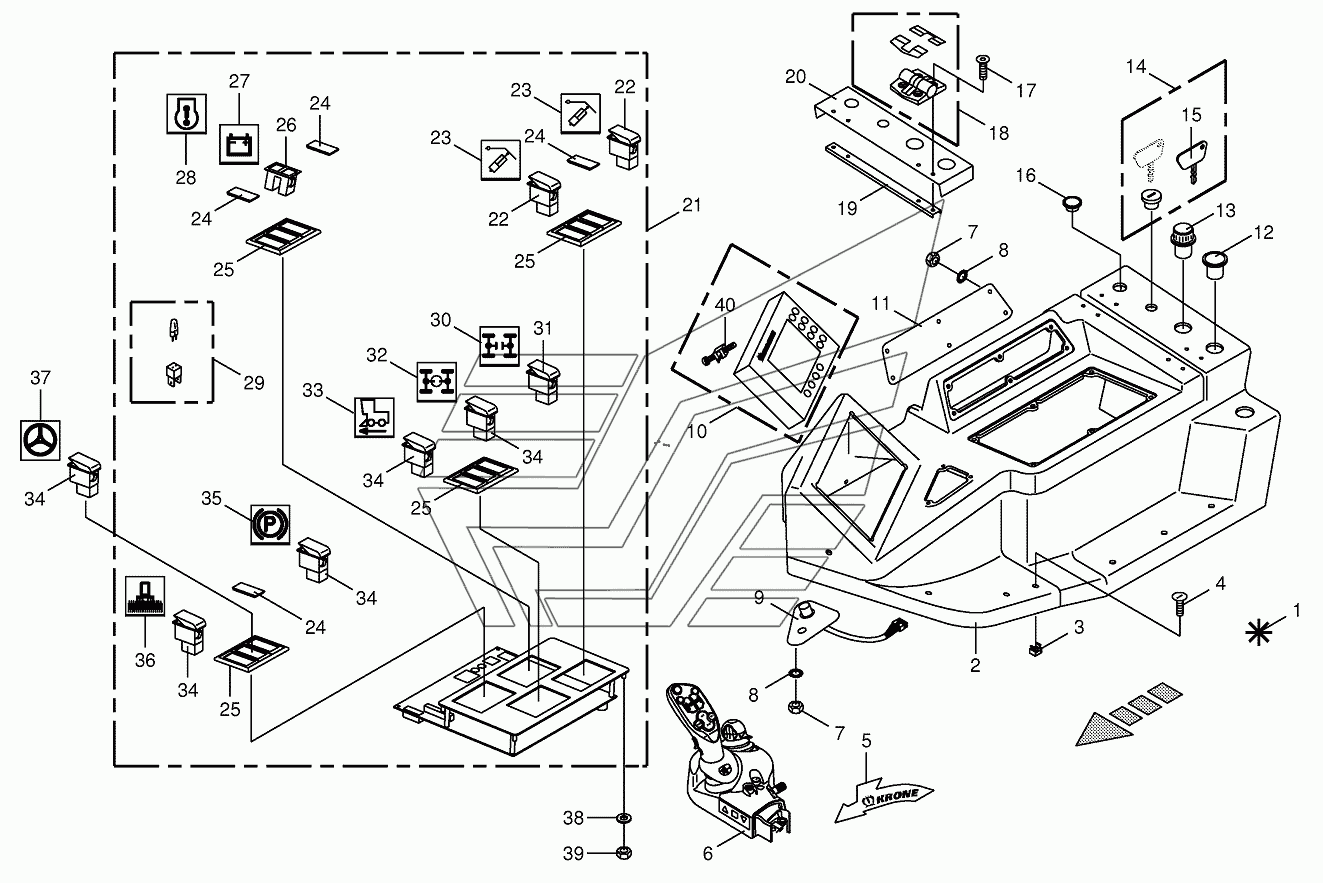

Control box mounting parts -top BIG-M-400. Каталог 2016г.

Wear parts - driver's seat BIG-M-400 Control box / controls eletronic BIG-M-400

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Battery

Заводской номер: 200806070 Количество на модель:
200806070
1

Номер детали на чертеже:

1

Control box-cpl.

Заводской номер: 200102390 Количество на модель:
200102390
2

Номер детали на чертеже:

2

Control box-top part headstock

Заводской номер: 002208301 Количество на модель:
002208301
3

Номер детали на чертеже:

3

Nut

Заводской номер: 009095470 Количество на модель:
009095470
4

Номер детали на чертеже:

4

Screw

Заводской номер: 900000360 Количество на модель:
900000360
5

Номер детали на чертеже:

5

Tag

Заводской номер: 003031410 Количество на модель:
003031410
6

Номер детали на чертеже:

6

Multifunction lever

Заводской номер: 200803080 Количество на модель:
200803080
7

Номер детали на чертеже:

7

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
9

Номер детали на чертеже:

9

Incremental giver-with feeler

Заводской номер: 003039831 Количество на модель:
003039831
10

Номер детали на чертеже:

10

Control terminal-incl. software

Заводской номер: 200805680 Количество на модель:
200805680
11

Номер детали на чертеже:

11

Blind cover

Заводской номер: 200231870 Количество на модель:
200231870
12

Номер детали на чертеже:

12

Cigar lighter-socket

Заводской номер: 200803390 Количество на модель:
200803390
13

Номер детали на чертеже:

13

Cigar lighter

Заводской номер: 003026490 Количество на модель:
003026490
14

Номер детали на чертеже:

14

Ignition switch

Заводской номер: 003026560 Количество на модель:
003026560
15

Номер детали на чертеже:

15

Ignition key

Заводской номер: 003033490 Количество на модель:
003033490
16

Номер детали на чертеже:

16

Blind plug

Заводской номер: 003011580 Количество на модель:
003011580
17

Номер детали на чертеже:

17

Fillister head screw

Заводской номер: 009047690 Количество на модель:
009047690
18

Номер детали на чертеже:

18

Hinge

Заводской номер: 270001340 Количество на модель:
270001340
19

Номер детали на чертеже:

19

Hinge strip

Заводской номер: 200220900 Количество на модель:
200220900
20

Номер детали на чертеже:

20

Stiffener

Заводской номер: 200203120 Количество на модель:
200203120
21

Номер детали на чертеже:

21

Control unit-panel

Заводской номер: 200805670 Количество на модель:
200805670
22

Номер детали на чертеже:

22

Switch-ON- OFF

Заводской номер: 003025260 Количество на модель:
003025260
23

Номер детали на чертеже:

23

Switch symbol

Заводской номер: 200805630 Количество на модель:
200805630
24

Номер детали на чертеже:

24

Cover

Заводской номер: 003026530 Количество на модель:
003026530
25

Номер детали на чертеже:

25

Frame

Заводской номер: 003027100 Количество на модель:
003027100
26

Номер детали на чертеже:

26

Indicator lamp-incl. bulb

Заводской номер: 003026520 Количество на модель:
003026520
27

Номер детали на чертеже:

27

Switch symbol

Заводской номер: 003028211 Количество на модель:
003028211
28

Номер детали на чертеже:

28

Switch symbol

Заводской номер: 003028201 Количество на модель:
003028201
29

Номер детали на чертеже:

29

Lamp socket with bulb

Заводской номер: 003021070 Количество на модель:
003021070
30

Номер детали на чертеже:

30

Switch symbol

Заводской номер: 003028191 Количество на модель:
003028191
31

Номер детали на чертеже:

31

Switch

Заводской номер: 003028050 Количество на модель:
003028050
32

Номер детали на чертеже:

32

Switch symbol

Заводской номер: 003028311 Количество на модель:
003028311
33

Номер детали на чертеже:

33

Switch symbol

Заводской номер: 003028172 Количество на модель:
003028172
34

Номер детали на чертеже:

34

Switch-6-pole

Заводской номер: 003027030 Количество на модель:
003027030
35

Номер детали на чертеже:

35

Switch symbol

Заводской номер: 003028181 Количество на модель:
003028181
36

Номер детали на чертеже:

36

Switch symbol

Заводской номер: 003028141 Количество на модель:
003028141
37

Номер детали на чертеже:

37

Switch symbol

Заводской номер: 003028331 Количество на модель:
003028331
38

Номер детали на чертеже:

38

Washer

Заводской номер: 009104111 Количество на модель:
009104111
39

Номер детали на чертеже:

39

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
40

Номер детали на чертеже:

40

Fastening hook

Заводской номер: 200808530 Количество на модель:
200808530
