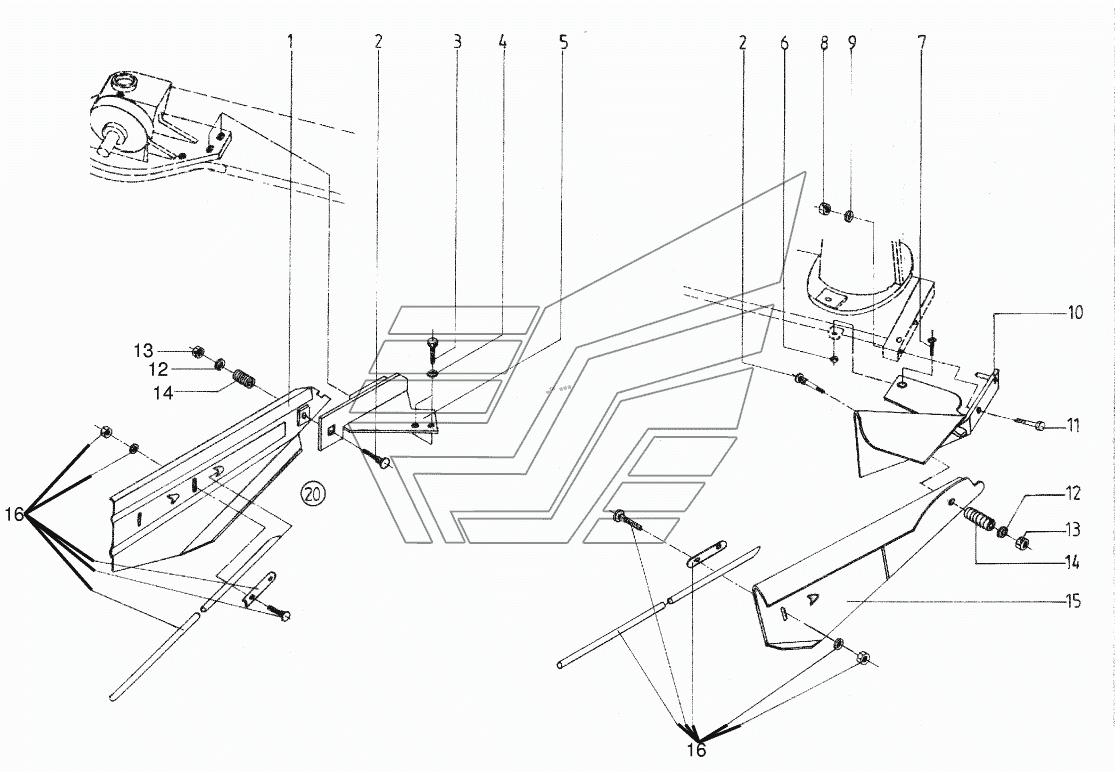

Swath board AM 243. Каталог 2018г.

Safety frame AM 243 V-belt guard AM 243

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Swath board -left

Заводской номер: 001449851 Количество на модель:
001449851
2

Номер детали на чертеже:

2

Coach bolt

Заводской номер: 009049951 Количество на модель:
009049951
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006760 Количество на модель:
009006760
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 009100141 Количество на модель:
009100141
5

Номер детали на чертеже:

5

Swath board holder-left

Заводской номер: 001459930 Количество на модель:
001459930
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
7

Номер детали на чертеже:

7

Countersunkscrew

Заводской номер: 009040490 Количество на модель:
009040490
8

Номер детали на чертеже:

8

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
10

Номер детали на чертеже:

10

Support

Заводской номер: 001390832 Количество на модель:
001390832
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009011402 Количество на модель:
009011402
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009105061 Количество на модель:
009105061
13

Номер детали на чертеже:

13

Locknut

Заводской номер: 009087111 Количество на модель:
009087111
14

Номер детали на чертеже:

14

Pressure spring

Заводской номер: 00152421 Количество на модель:
00152421
15

Номер детали на чертеже:

15

Swath board-right

Заводской номер: 001390802 Количество на модель:
001390802
16

Номер детали на чертеже:

16

Wooden bar-optional

Заводской номер: 009381550 Количество на модель:
009381550
20

Номер детали на чертеже:

20

Cpl. swath board lh side

Заводской номер: 001459800 Количество на модель:
001459800
