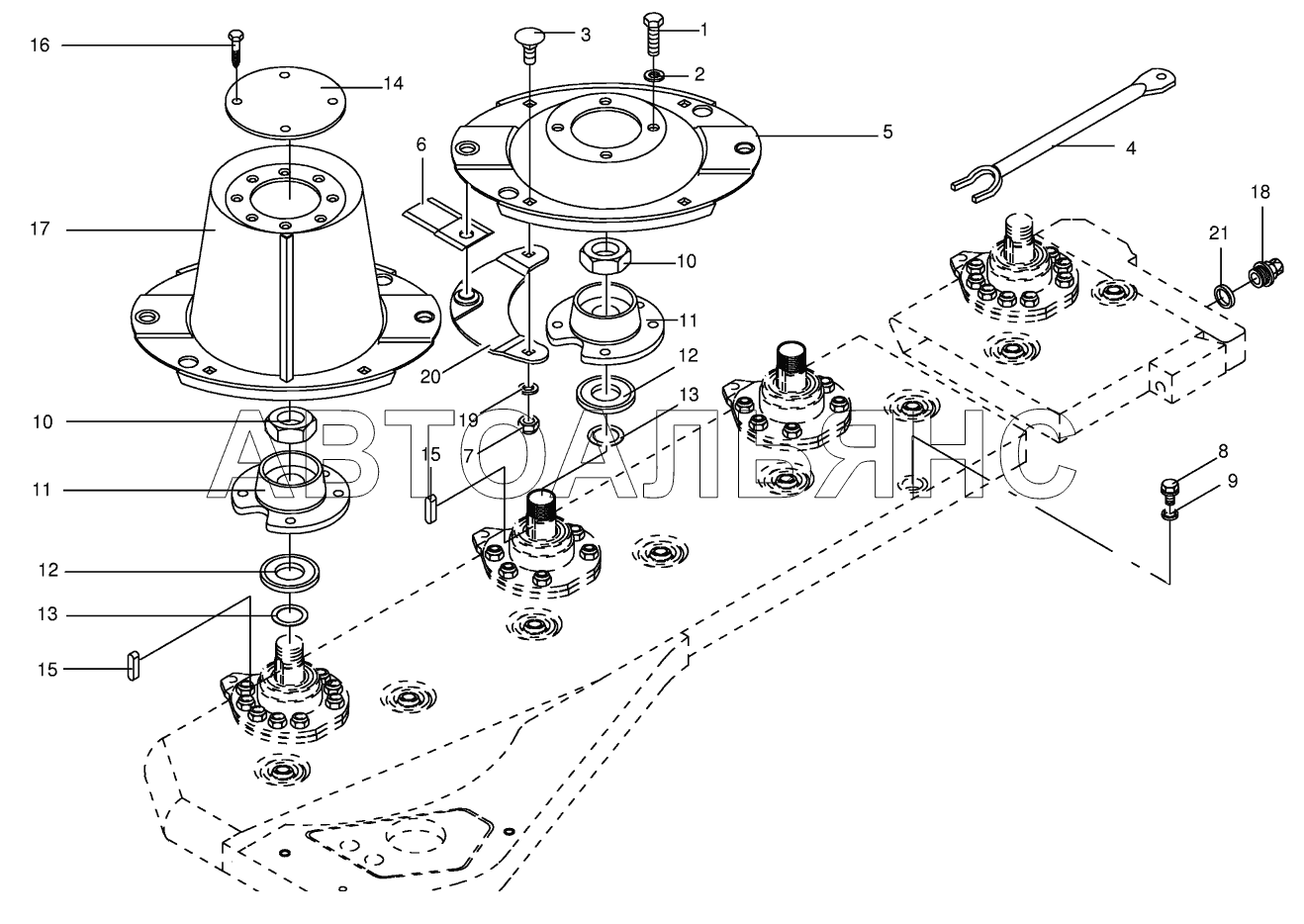

Cutter bar with quick coupler AM 243CV, AM283CV. Каталог 2018г.

Cutter bar with blade fastening AM 243CV, AM283CV Main gearbox AM 243CV, AM283CV

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
2

Номер детали на чертеже:

2

Spring washer

Заводской номер: 009101111 Количество на модель:
009101111
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 009047512 Количество на модель:
009047512
4

Номер детали на чертеже:

4

Special key for blades

Заводской номер: 001458080 Количество на модель:
001458080
5

Номер детали на чертеже:

5

Mower disc

Заводской номер: 001458591 Количество на модель: 4
001458591
4
6

Номер детали на чертеже:

6

Knife-right

Заводской номер: 001466911 Количество на модель: 6
001466911
6
6

Номер детали на чертеже:

6

Knife-left

Заводской номер: 001466901 Количество на модель: 6
001466901
6
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
8

Номер детали на чертеже:

8

Screw plug

Заводской номер: 009060071 Количество на модель:
009060071
9

Номер детали на чертеже:

9

Gasket ring

Заводской номер: 009377210 Количество на модель:
009377210
10

Номер детали на чертеже:

10

Hex nut

Заводской номер: 009085364 Количество на модель: 6
009085364
6
11

Номер детали на чертеже:

11

Rotor hub

Заводской номер: 001441384 Количество на модель: 6
001441384
6
12

Номер детали на чертеже:

12

Spring washer

Заводской номер: 009099350 Количество на модель: 6
009099350
6
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009108630 Количество на модель:
009108630
14

Номер детали на чертеже:

14

Cover

Заводской номер: 001449432 Количество на модель: 2
001449432
2
15

Номер детали на чертеже:

15

Fit-in key

Заводской номер: 009151050 Количество на модель: 6
009151050
6
16

Номер детали на чертеже:

16

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
17

Номер детали на чертеже:

17

Mower drum

Заводской номер: 001458600 Количество на модель: 2
001458600
2
18

Номер детали на чертеже:

18

Breather

Заводской номер: 009198111 Количество на модель:
009198111
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009104140 Количество на модель:
009104140
20

Номер детали на чертеже:

20

Knife support

Заводской номер: 001456231 Количество на модель: 12
001456231
12
