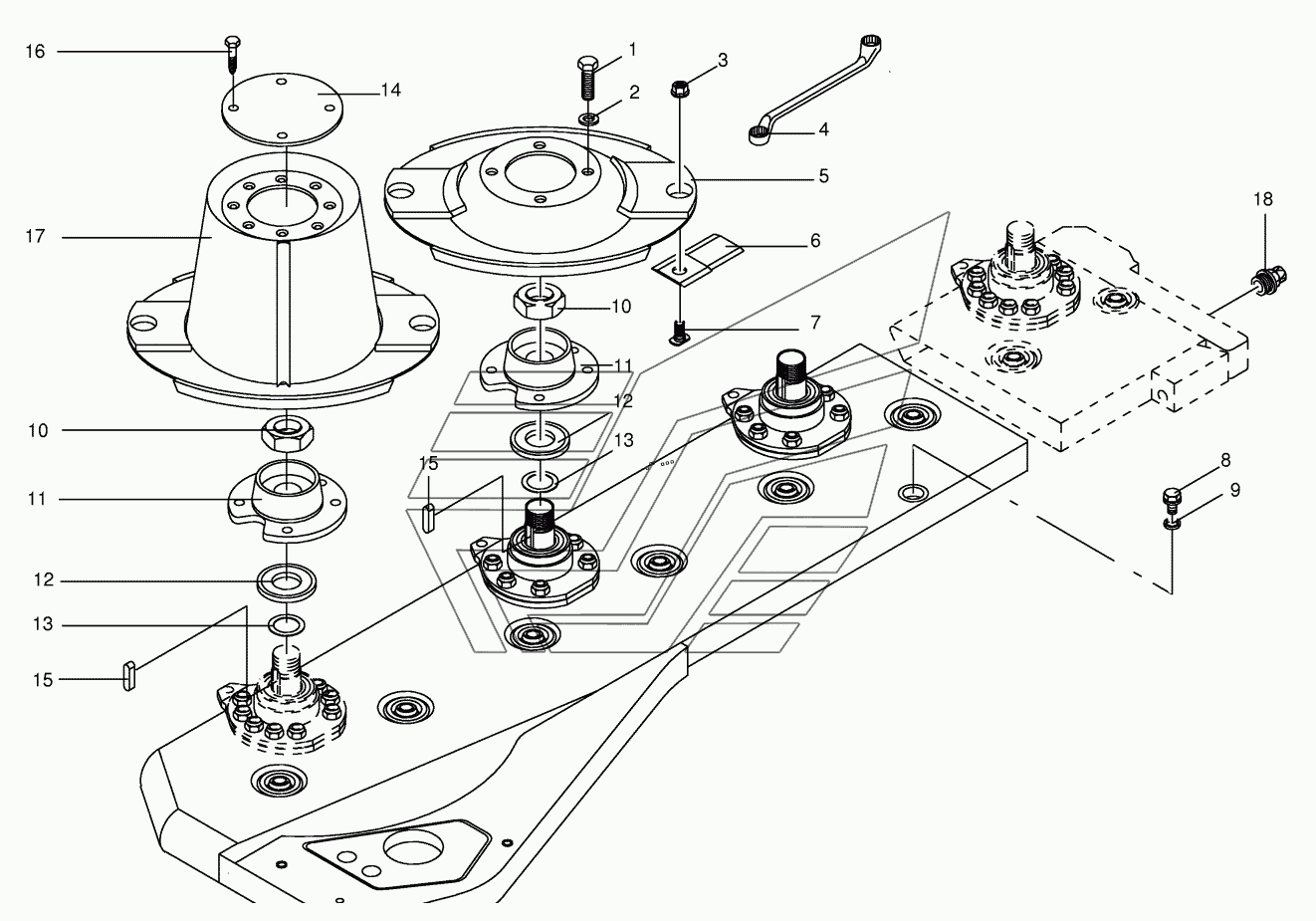

Cutter bar with blade fastening AM 243. Каталог 2018г.

Cutter bar with bearings AM 243 Safety frame AM 243

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
2

Номер детали на чертеже:

2

Spring washer

Заводской номер: 009101111 Количество на модель:
009101111
3

Номер детали на чертеже:

3

Self-locking nut

Заводской номер: 009096021 Количество на модель:
009096021
4

Номер детали на чертеже:

4

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
5

Номер детали на чертеже:

5

Mower disc

Заводской номер: 001440595 Количество на модель:
001440595
6

Номер детали на чертеже:

6

Knife-left

Заводской номер: 001466902 Количество на модель:
001466902
6

Номер детали на чертеже:

6

Knife-right

Заводской номер: 001466912 Количество на модель:
001466912
7

Номер детали на чертеже:

7

Knife screw

Заводской номер: 001410535 Количество на модель:
001410535
8

Номер детали на чертеже:

8

Screw plug

Заводской номер: 009060071 Количество на модель:
009060071
9

Номер детали на чертеже:

9

Gasket ring

Заводской номер: 009377210 Количество на модель:
009377210
10

Номер детали на чертеже:

10

Hex nut

Заводской номер: 009085364 Количество на модель:
009085364
11

Номер детали на чертеже:

11

Rotor hub

Заводской номер: 001441389 Количество на модель:
001441389
12

Номер детали на чертеже:

12

Spring washer

Заводской номер: 009099350 Количество на модель:
009099350
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009108630 Количество на модель:
009108630
14

Номер детали на чертеже:

14

Cover

Заводской номер: 001449433 Количество на модель:
001449433
15

Номер детали на чертеже:

15

Fit-in key

Заводской номер: 009151050 Количество на модель:
009151050
16

Номер детали на чертеже:

16

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
17

Номер детали на чертеже:

17

Mower drum

Заводской номер: 001449471 Количество на модель:
001449471
18

Номер детали на чертеже:

18

Screw plug

Заводской номер: 009060390 Количество на модель:
009060390
