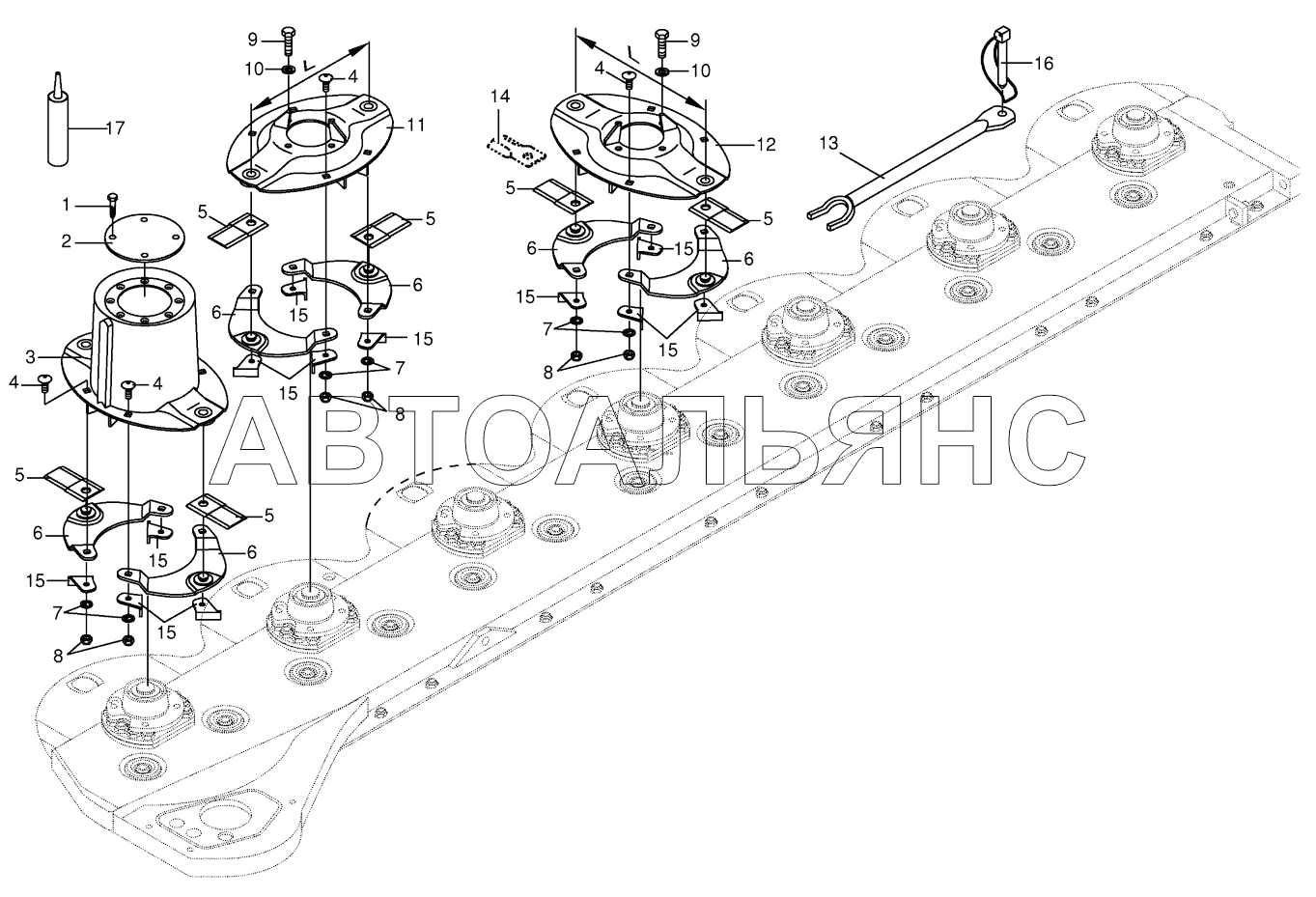

Blade quick coupler AM 203CV, AM243CV, AM283CV. Каталог 2018г.

Blade fastening AM 203CV, AM243CV, AM283CV High-cut skid AM 203CV, AM243CV, AM283CV

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
6
7
8
9
11
12
13
14
15
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069490 Количество на модель:
009069490
2

Номер детали на чертеже:

2

Cover

Заводской номер: 001449433 Количество на модель: 2
001449433
2
3

Номер детали на чертеже:

3

Mower drum

Заводской номер: 001501152 Количество на модель: 2
001501152
2
4

Номер детали на чертеже:

4

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
5

Номер детали на чертеже:

5

Blade lh

Заводской номер: 001398884 Количество на модель: 4
001398884
4
5

Номер детали на чертеже:

5

Blade rh

Заводской номер: 001398894 Количество на модель: 6
001398894
6
6

Номер детали на чертеже:

6

Knife support

Заводской номер: 001399817 Количество на модель:
001399817
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
11

Номер детали на чертеже:

11

Mower disc

Заводской номер: 001501143 Количество на модель: 1
001501143
1
12

Номер детали на чертеже:

12

Mower disc

Заводской номер: 001501134 Количество на модель: 2
001501134
2
13

Номер детали на чертеже:

13

Special key for blades

Заводской номер: 001458085 Количество на модель:
001458085
14

Номер детали на чертеже:

14

Knife

Заводской номер: 001398003 Количество на модель: 10
001398003
10
15

Номер детали на чертеже:

15

Stripper lh rotation (green)-incl. screw, washer, nut-1 set =2 pieces

Заводской номер: 001504281 Количество на модель:
001504281
15

Номер детали на чертеже:

15

Stripper rh rotation (green)-incl. screw, washer, nut-1 set =2 pieces

Заводской номер: 001504291 Количество на модель:
001504291
16

Номер детали на чертеже:

16

Linch pin

Заводской номер: 009170002 Количество на модель:
009170002
17

Номер детали на чертеже:

17

Sealant-silicone-free

Заводской номер: 009402360 Количество на модель:
009402360
