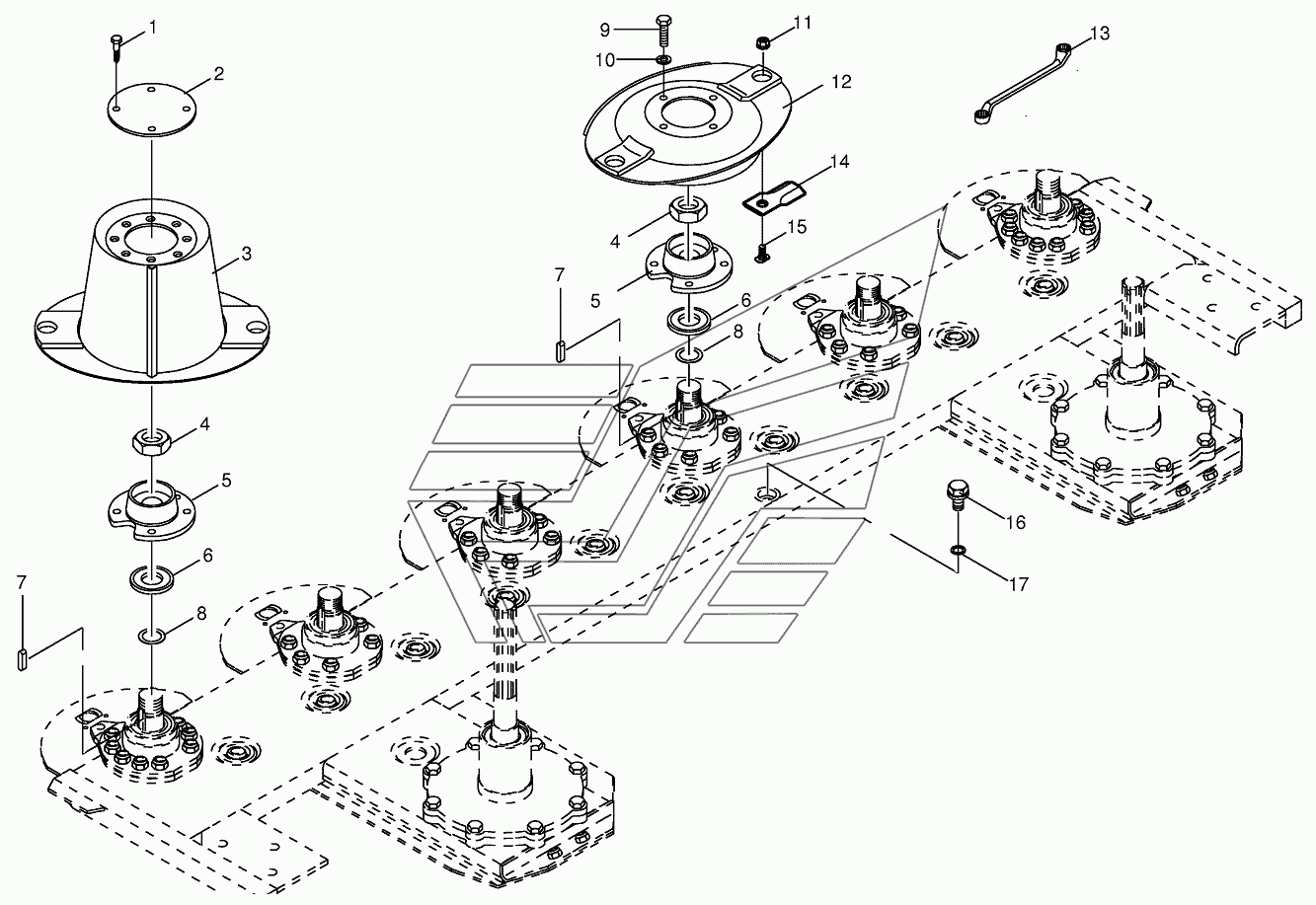

Cutter bar with blade fastening AFL243RS. Каталог 2013г.

Cutting bar with flange AFL243RS Cutter bar with blade fastening AFL243RS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
2

Номер детали на чертеже:

2

Cover

Заводской номер: 001449432 Количество на модель: 2
001449432
2
3

Номер детали на чертеже:

3

Mower drum

Заводской номер: 001396850 Количество на модель: 2
001396850
2
4

Номер детали на чертеже:

4

Hex nut

Заводской номер: 009085364 Количество на модель: 6
009085364
6
5

Номер детали на чертеже:

5

Rotor hub

Заводской номер: 001441384 Количество на модель: 6
001441384
6
6

Номер детали на чертеже:

6

Spring washer

Заводской номер: 009099350 Количество на модель: 6
009099350
6
7

Номер детали на чертеже:

7

Fit-in key

Заводской номер: 009151050 Количество на модель: 6
009151050
6
8

Номер детали на чертеже:

8

Shim ring

Заводской номер: 009108630 Количество на модель: 6
009108630
6
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
10

Номер детали на чертеже:

10

Spring washer

Заводской номер: 009101111 Количество на модель:
009101111
11

Номер детали на чертеже:

11

Self-locking nut

Заводской номер: 009096021 Количество на модель: 12
009096021
12
12

Номер детали на чертеже:

12

Mower disc

Заводской номер: 001396800 Количество на модель: 4
001396800
4
13

Номер детали на чертеже:

13

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
14

Номер детали на чертеже:

14

Knife

Заводской номер: 001398000 Количество на модель: 12
001398000
12
15

Номер детали на чертеже:

15

Knife screw

Заводской номер: 001410534 Количество на модель: 12
001410534
12
16

Номер детали на чертеже:

16

Screw plug

Заводской номер: 009060071 Количество на модель:
009060071
17

Номер детали на чертеже:

17

Gasket ring

Заводской номер: 009377210 Количество на модель:
009377210
