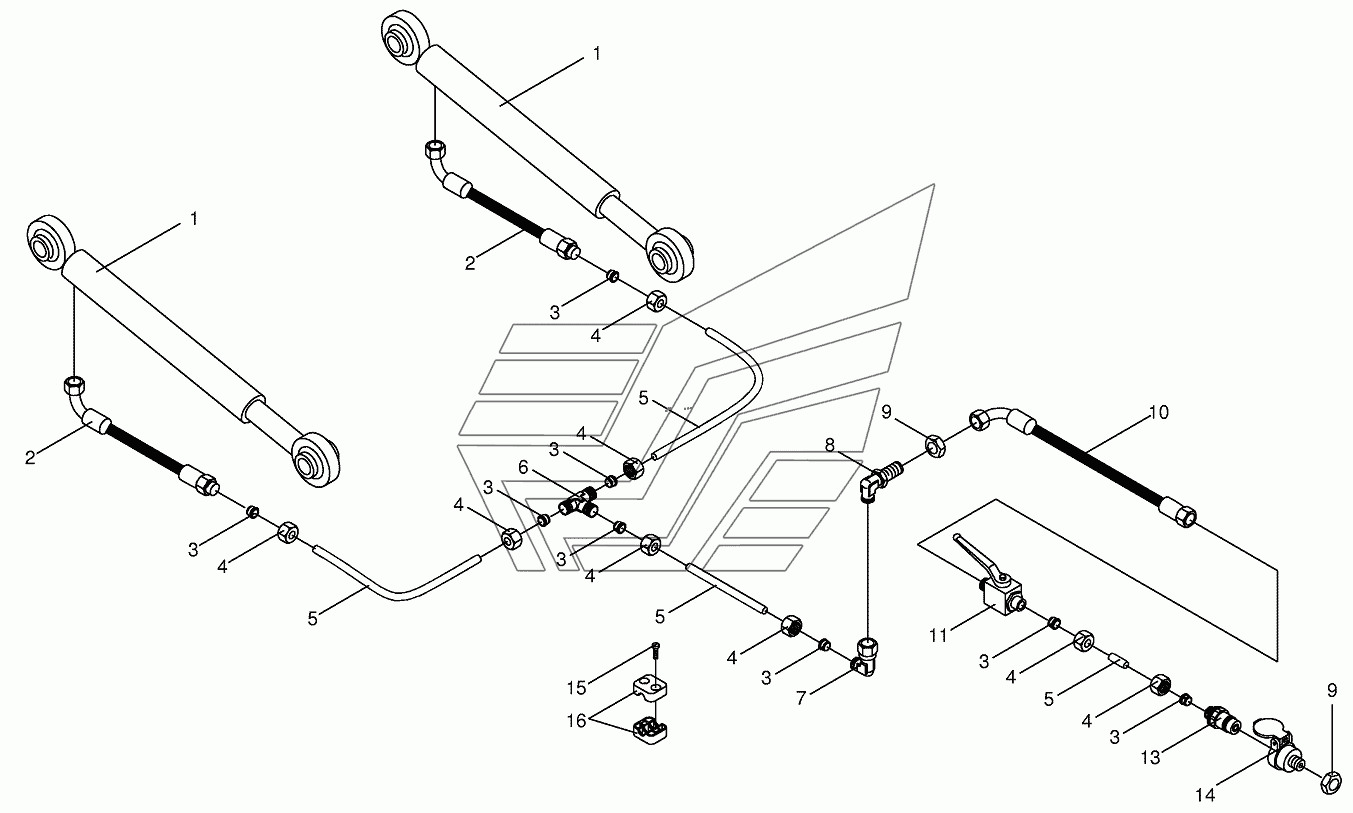

Hydraulics AFL243RS. Каталог 2013г.

Rubber skirt center AFL243RS Tool box AFL243RS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic cylinder

Заводской номер: 001517801 Количество на модель:
001517801
1

Номер детали на чертеже:

1

Sealing set

Заводской номер: 009214370 Количество на модель:
009214370
2

Номер детали на чертеже:

2

High pressure hose line

Заводской номер: 009210031 Количество на модель:
009210031
3

Номер детали на чертеже:

3

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
4

Номер детали на чертеже:

4

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
5

Номер детали на чертеже:

5

Hydraulic line

Заводской номер: Hydraulicline Количество на модель:
Hydraulicline
6

Номер детали на чертеже:

6

T connector

Заводской номер: 009210711 Количество на модель:
009210711
7

Номер детали на чертеже:

7

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
8

Номер детали на чертеже:

8

Connector

Заводской номер: 009210891 Количество на модель:
009210891
9

Номер детали на чертеже:

9

Hex nut-low form

Заводской номер: 009085241 Количество на модель:
009085241
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 009210041 Количество на модель:
009210041
11

Номер детали на чертеже:

11

Ball cock

Заводской номер: 009211220 Количество на модель:
009211220
13

Номер детали на чертеже:

13

Connector plug

Заводской номер: 009211450 Количество на модель:
009211450
14

Номер детали на чертеже:

14

Plug retainer

Заводской номер: 009210840 Количество на модель:
009210840
15

Номер детали на чертеже:

15

Allen screw

Заводской номер: 009034771 Количество на модель:
009034771
16

Номер детали на чертеже:

16

Tube clamp-2 halves

Заводской номер: 009251071 Количество на модель:
009251071
