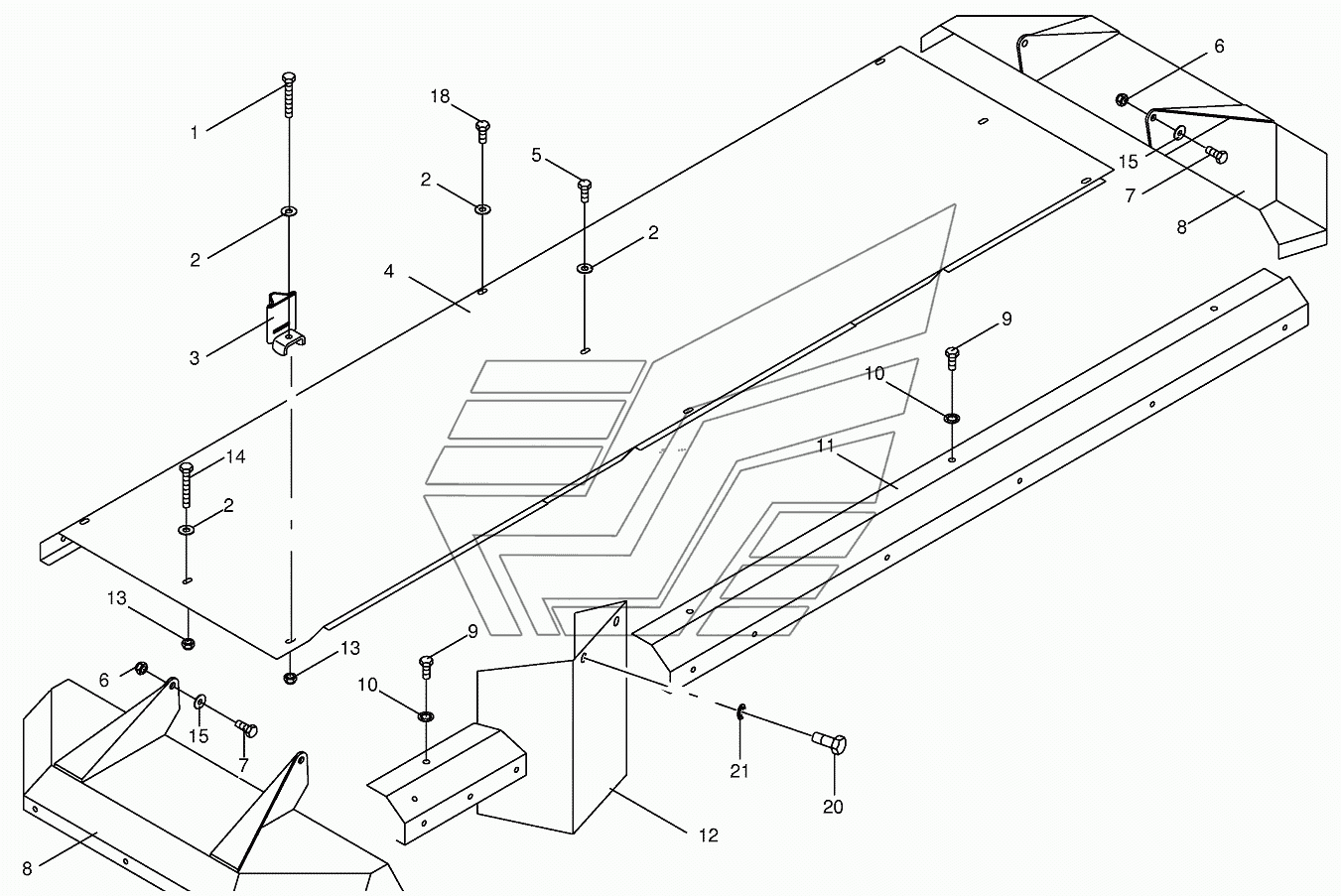

Guard AFL243RS. Каталог 2013г.

Spring compensation AFL243RS Rubber skirts AFL243RS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
18
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009010731 Количество на модель:
009010731
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009104140 Количество на модель:
009104140
3

Номер детали на чертеже:

3

Illumination support

Заводской номер: 001517970 Количество на модель:
001517970
4

Номер детали на чертеже:

4

Guard-front

Заводской номер: 001517690 Количество на модель:
001517690
4

Номер детали на чертеже:

4

Guard-front

Заводской номер: 001517700 Количество на модель:
001517700
4

Номер детали на чертеже:

4

Guard-front

Заводской номер: 001518270 Количество на модель:
001518270
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087111 Количество на модель:
009087111
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
8

Номер детали на чертеже:

8

Fold-away guard

Заводской номер: 001517651 Количество на модель:
001517651
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
11

Номер детали на чертеже:

11

Guard-back

Заводской номер: 001518280 Количество на модель:
001518280
11

Номер детали на чертеже:

11

Guard-back

Заводской номер: 001517720 Количество на модель:
001517720
11

Номер детали на чертеже:

11

Guard-back

Заводской номер: 001517710 Количество на модель:
001517710
12

Номер детали на чертеже:

12

Guard-outside left

Заводской номер: 001518780 Количество на модель:
001518780
12

Номер детали на чертеже:

12

Guard-outside left

Заводской номер: 001518790 Количество на модель:
001518790
12

Номер детали на чертеже:

12

Guard-back left

Заводской номер: 001519300 Количество на модель:
001519300
13

Номер детали на чертеже:

13

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009010721 Количество на модель:
009010721
15

Номер детали на чертеже:

15

Shim ring

Заводской номер: 009108030 Количество на модель:
009108030
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009014330 Количество на модель:
009014330
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006720 Количество на модель:
009006720
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
