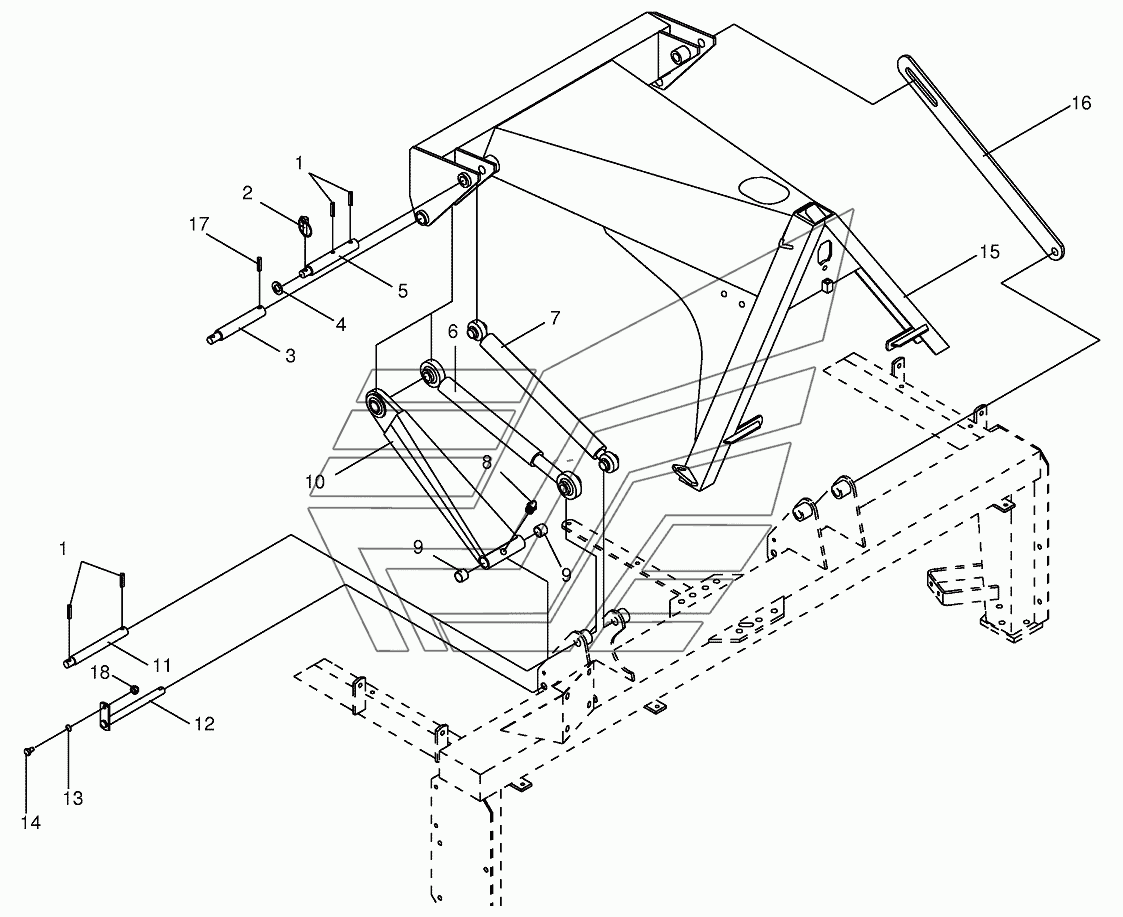

Headstock AFL243RS. Каталог 2013г.

Draw bar with fittings AFL243RS Spring compensation AFL243RS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Roll pin

Заводской номер: 009127142 Количество на модель:
009127142
2

Номер детали на чертеже:

2

Linch pin

Заводской номер: 009170090 Количество на модель:
009170090
3

Номер детали на чертеже:

3

Pin

Заводской номер: 001517630 Количество на модель:
001517630
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009105122 Количество на модель:
009105122
5

Номер детали на чертеже:

5

Pin

Заводской номер: 001517640 Количество на модель:
001517640
6

Номер детали на чертеже:

6

Hydraulic cylinder

Заводской номер: 001517801 Количество на модель:
001517801
6

Номер детали на чертеже:

6

Sealing set

Заводской номер: 009214370 Количество на модель:
009214370
7

Номер детали на чертеже:

7

Upper link

Заводской номер: 001517620 Количество на модель:
001517620
8

Номер детали на чертеже:

8

Grease niple

Заводской номер: 009191060 Количество на модель:
009191060
9

Номер детали на чертеже:

9

Bearing bush

Заводской номер: 009349110 Количество на модель:
009349110
10

Номер детали на чертеже:

10

Lower link arm right-incl. bushing, grease nipple

Заводской номер: 001518830 Количество на модель:
001518830
11

Номер детали на чертеже:

11

Pin

Заводской номер: 001518840 Количество на модель:
001518840
12

Номер детали на чертеже:

12

Pin

Заводской номер: 001518060 Количество на модель:
001518060
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009104130 Количество на модель:
009104130
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
15

Номер детали на чертеже:

15

Headstock

Заводской номер: 001517400 Количество на модель:
001517400
16

Номер детали на чертеже:

16

Stroke limiting bar

Заводской номер: 001518680 Количество на модель:
001518680
17

Номер детали на чертеже:

17

Roll pin

Заводской номер: 009127162 Количество на модель:
009127162
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
