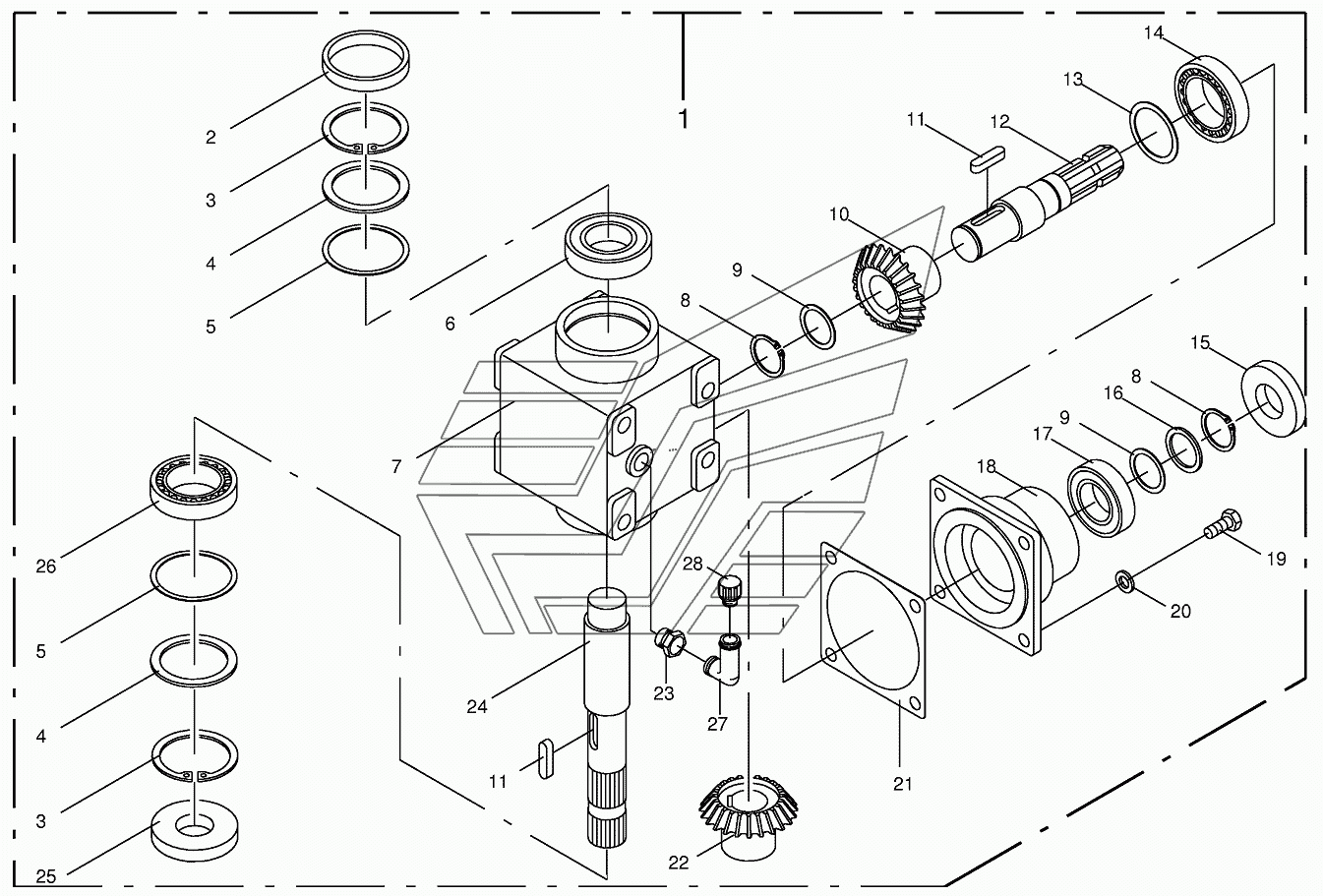

Gearbox AFL243RS. Каталог 2013г.

Main gearbox AFL243RS Draw bar with fittings AFL243RS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Oil-Id.-no.=1ltr

Заводской номер: 009261010 Количество на модель:
009261010
1

Номер детали на чертеже:

1

Gearbox-cpl.

Заводской номер: 001517031 Количество на модель:
001517031
2

Номер детали на чертеже:

2

Sealing cap

Заводской номер: 009252052 Количество на модель:
009252052
3

Номер детали на чертеже:

3

Circlip

Заводской номер: 009116730 Количество на модель:
009116730
4

Номер детали на чертеже:

4

Supporting disc

Заводской номер: 009107411 Количество на модель:
009107411
5

Номер детали на чертеже:

5

Shim ring

Заводской номер: 009110220 Количество на модель:
009110220
5

Номер детали на чертеже:

5

Shim ring

Заводской номер: 009110230 Количество на модель:
009110230
5

Номер детали на чертеже:

5

Shim ring

Заводской номер: 009110240 Количество на модель:
009110240
6

Номер детали на чертеже:

6

Grooved ball bearing

Заводской номер: 009301670 Количество на модель:
009301670
7

Номер детали на чертеже:

7

Gearbox housing

Заводской номер: 001453961 Количество на модель:
001453961
8

Номер детали на чертеже:

8

Circlip

Заводской номер: 009115410 Количество на модель:
009115410
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111320 Количество на модель:
009111320
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111330 Количество на модель:
009111330
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111340 Количество на модель:
009111340
10

Номер детали на чертеже:

10

Bevel wheel

Заводской номер: 001517010 Количество на модель:
001517010
11

Номер детали на чертеже:

11

Fit-in key

Заводской номер: 009151220 Количество на модель:
009151220
12

Номер детали на чертеже:

12

Gearbox shaft

Заводской номер: 001452153 Количество на модель:
001452153
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009109040 Количество на модель:
009109040
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009109030 Количество на модель:
009109030
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009109020 Количество на модель:
009109020
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009109000 Количество на модель:
009109000
14

Номер детали на чертеже:

14

Taper roller bearing

Заводской номер: 009321550 Количество на модель:
009321550
15

Номер детали на чертеже:

15

Radial-shaft sealing ring

Заводской номер: 009363370 Количество на модель:
009363370
16

Номер детали на чертеже:

16

Supporting disc

Заводской номер: 009107271 Количество на модель:
009107271
17

Номер детали на чертеже:

17

Grooved ball bearing

Заводской номер: 009301370 Количество на модель:
009301370
18

Номер детали на чертеже:

18

Gearbox cover

Заводской номер: 001469762 Количество на модель:
001469762
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
20

Номер детали на чертеже:

20

Spring washer

Заводской номер: 009100350 Количество на модель:
009100350
21

Номер детали на чертеже:

21

Gearbox seal

Заводской номер: 001452120 Количество на модель:
001452120
22

Номер детали на чертеже:

22

Bevel wheel

Заводской номер: 001517020 Количество на модель:
001517020
23

Номер детали на чертеже:

23

Threaded reducing adapter

Заводской номер: 009209310 Количество на модель:
009209310
24

Номер детали на чертеже:

24

Gearbox shaft

Заводской номер: 001518390 Количество на модель:
001518390
25

Номер детали на чертеже:

25

Radial-shaft sealing ring

Заводской номер: 009363391 Количество на модель:
009363391
26

Номер детали на чертеже:

26

Taper roller bearing

Заводской номер: 009321770 Количество на модель:
009321770
27

Номер детали на чертеже:

27

Angle

Заводской номер: 009259010 Количество на модель:
009259010
28

Номер детали на чертеже:

28

Breather

Заводской номер: 009198020 Количество на модель:
009198020
