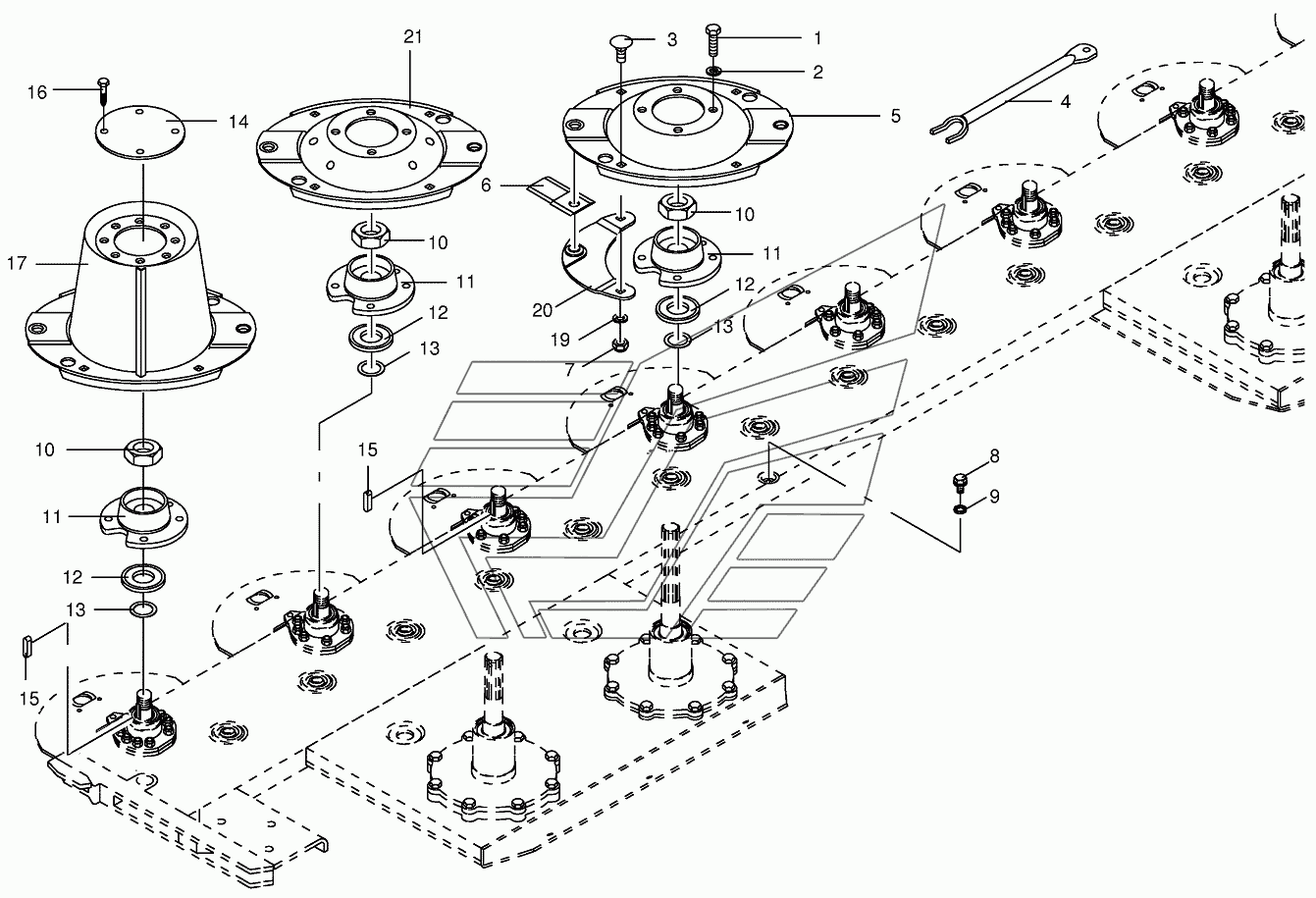

Cutter bar with quick coupler AFL243RS. Каталог 2013г.

Cutter bar with quick coupler AFL243RS Swath drum AFL243RS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
2

Номер детали на чертеже:

2

Spring washer

Заводской номер: 009101111 Количество на модель:
009101111
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 009047512 Количество на модель:
009047512
4

Номер детали на чертеже:

4

Special key for blades

Заводской номер: 001458080 Количество на модель:
001458080
5

Номер детали на чертеже:

5

Mower disc

Заводской номер: 001458591 Количество на модель: 4
001458591
4
6

Номер детали на чертеже:

6

Knife-right

Заводской номер: 001466911 Количество на модель: 8
001466911
8
6

Номер детали на чертеже:

6

Knife-left

Заводской номер: 001466901 Количество на модель: 8
001466901
8
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
8

Номер детали на чертеже:

8

Screw plug

Заводской номер: 009060071 Количество на модель:
009060071
9

Номер детали на чертеже:

9

Gasket ring

Заводской номер: 009377210 Количество на модель:
009377210
10

Номер детали на чертеже:

10

Hex nut

Заводской номер: 009085364 Количество на модель: 8
009085364
8
11

Номер детали на чертеже:

11

Rotor hub

Заводской номер: 001441384 Количество на модель: 8
001441384
8
12

Номер детали на чертеже:

12

Spring washer

Заводской номер: 009099350 Количество на модель: 8
009099350
8
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009108630 Количество на модель: 8
009108630
8
14

Номер детали на чертеже:

14

Cover

Заводской номер: 001449432 Количество на модель: 2
001449432
2
15

Номер детали на чертеже:

15

Fit-in key

Заводской номер: 009151050 Количество на модель:
009151050
16

Номер детали на чертеже:

16

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
17

Номер детали на чертеже:

17

Mower drum

Заводской номер: 001458600 Количество на модель: 2
001458600
2
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009104140 Количество на модель:
009104140
20

Номер детали на чертеже:

20

Knife support

Заводской номер: 001456231 Количество на модель: 16
001456231
16
21

Номер детали на чертеже:

21

Mower disc

Заводской номер: 001514800 Количество на модель: 2
001514800
2
Cutter bar with quick coupler AFL243RS Swath drum AFL243RS
