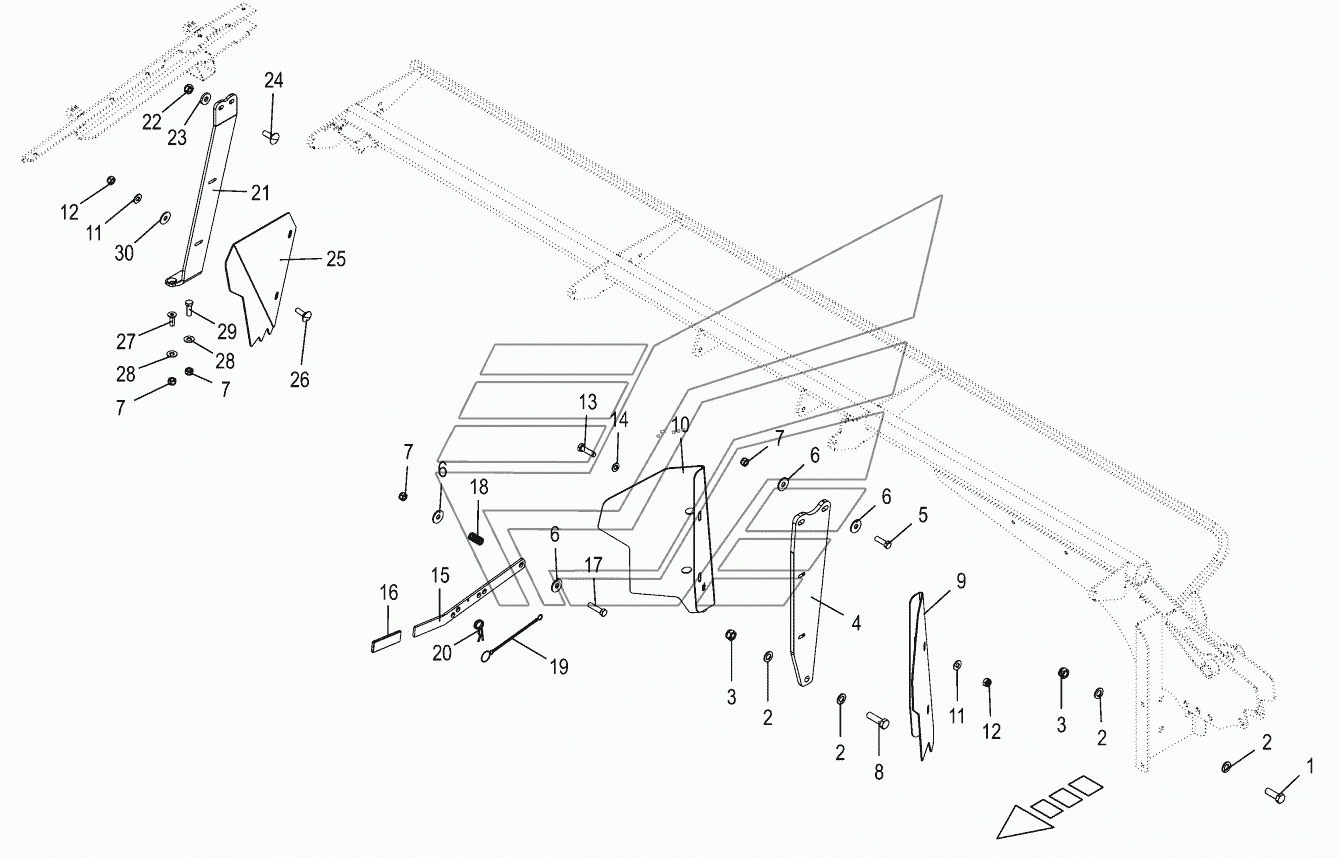

Mounting parts - protecting frame ActiveMow R200. Каталог 2018г.

Guard ActiveMow R200 Main gearbox ActiveMow R200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006760 Количество на модель:
009006760
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009103031 Количество на модель:
009103031
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
4

Номер детали на чертеже:

4

Strut

Заводской номер: 200380030 Количество на модель:
200380030
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009106090 Количество на модель:
009106090
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009011321 Количество на модель:
009011321
9

Номер детали на чертеже:

9

Anti-wrap strut inside lh

Заводской номер: 200385600 Количество на модель:
200385600
10

Номер детали на чертеже:

10

Anti-wrap strut inside rh

Заводской номер: 200385590 Количество на модель:
200385590
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009104130 Количество на модель:
009104130
15

Номер детали на чертеже:

15

Adjusting lever

Заводской номер: 200395350 Количество на модель:
200395350
16

Номер детали на чертеже:

16

Handle

Заводской номер: 009250160 Количество на модель:
009250160
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009014520 Количество на модель:
009014520
18

Номер детали на чертеже:

18

Pressure spring

Заводской номер: 002701601 Количество на модель:
002701601
19

Номер детали на чертеже:

19

Chain

Заводской номер: 009226512 Количество на модель:
009226512
20

Номер детали на чертеже:

20

Spring clip

Заводской номер: 009171041 Количество на модель:
009171041
21

Номер детали на чертеже:

21

Outer support

Заводской номер: 200379951 Количество на модель:
200379951
22

Номер детали на чертеже:

22

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009103611 Количество на модель:
009103611
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
25

Номер детали на чертеже:

25

Anti-wrap guard outer support

Заводской номер: 200383280 Количество на модель:
200383280
26

Номер детали на чертеже:

26

Coach bolt

Заводской номер: 009047322 Количество на модель:
009047322
27

Номер детали на чертеже:

27

Countersunkscrew

Заводской номер: 009040640 Количество на модель:
009040640
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009002991 Количество на модель:
009002991
30

Номер детали на чертеже:

30

Washer

Заводской номер: 009106030 Количество на модель:
009106030
