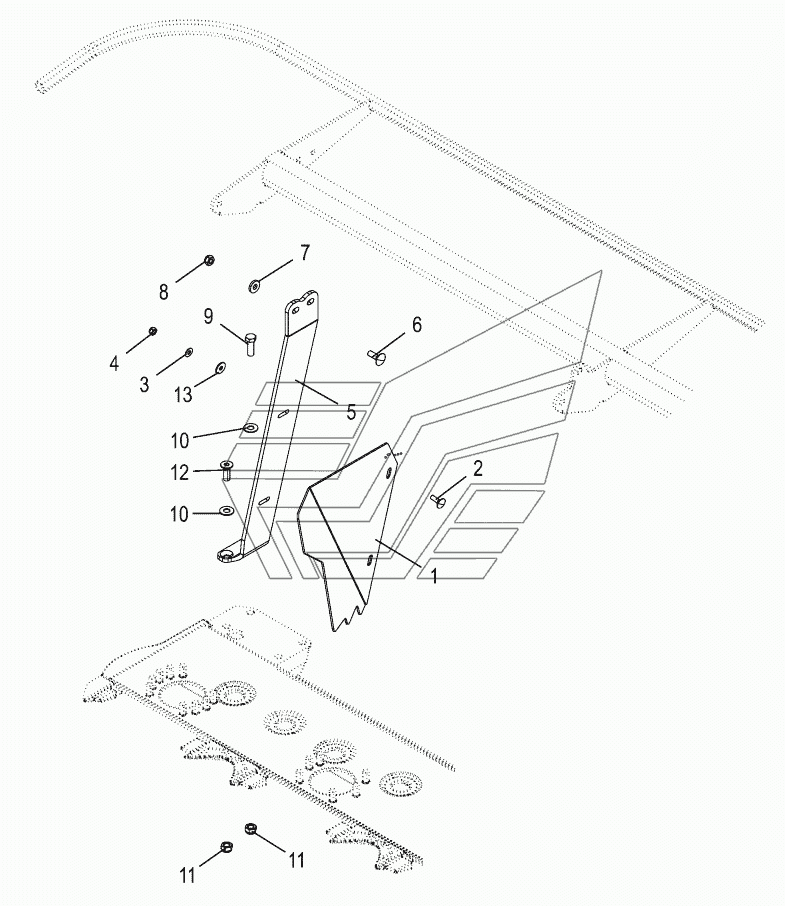

External support ActiveMow R200. Каталог 2018г.

Guard ActiveMow R200 Guard ActiveMow R200

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Anti-wrap guard outer support

Заводской номер: 200383280 Количество на модель:

В закладки

200383280

2

Номер детали на чертеже:

2

Coach bolt

Заводской номер: 009047322 Количество на модель:

В закладки

009047322

3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099081 Количество на модель:

В закладки

009099081

4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087060 Количество на модель:

В закладки

009087060

5

Номер детали на чертеже:

5

Outer support

Заводской номер: 200379951 Количество на модель:

В закладки

200379951

6

Номер детали на чертеже:

6

Coach bolt

Заводской номер: 009047451 Количество на модель:

В закладки

009047451

7

Номер детали на чертеже:

7

Washer

Заводской номер: 009103611 Количество на модель:

В закладки

009103611

8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087580 Количество на модель:

В закладки

009087580

9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009002991 Количество на модель:

В закладки

009002991

10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099101 Количество на модель:

В закладки

009099101

11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087010 Количество на модель:

В закладки

009087010

12

Номер детали на чертеже:

12

Countersunkscrew

Заводской номер: 009040640 Количество на модель:

В закладки

009040640

13

Номер детали на чертеже:

13

Washer

Заводской номер: 009106030 Количество на модель:

В закладки

009106030
