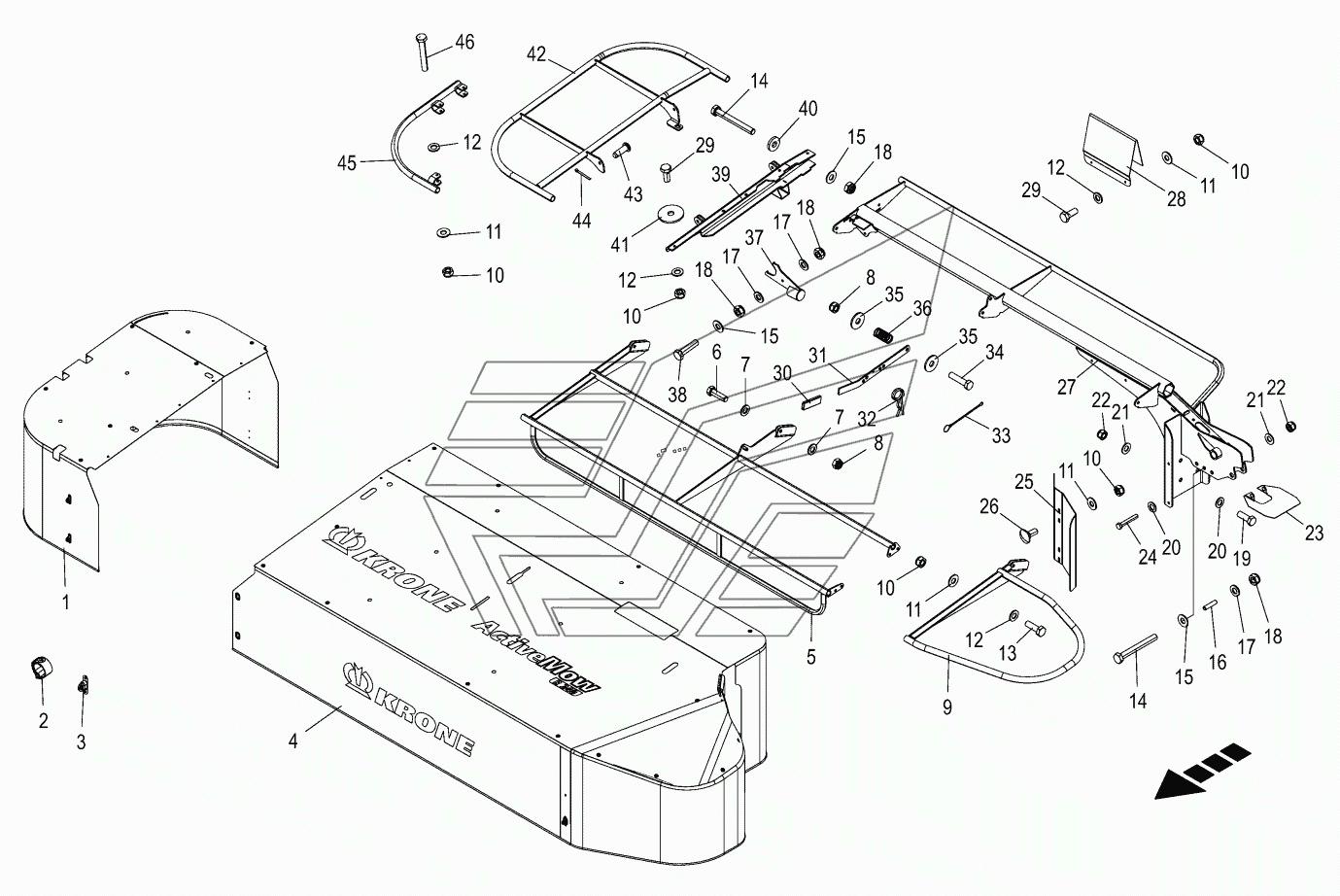

Schutz Fold-away ActiveMow R200. Каталог 2018г.

Guard ActiveMow R200 Guard ActiveMow R200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Rear guard support

Заводской номер: 202327410 Количество на модель:
202327410

Номер детали на чертеже:

Protective frame rear

Заводской номер: 202327680 Количество на модель:
202327680
1

Номер детали на чертеже:

1

Guard cloth outside

Заводской номер: 200380590 Количество на модель:
200380590
2

Номер детали на чертеже:

2

Belt

Заводской номер: 270050790 Количество на модель:
270050790
3

Номер детали на чертеже:

3

Screw lock with fastening material

Заводской номер: 270050780 Количество на модель:
270050780
4

Номер детали на чертеже:

4

Guard cloth inside

Заводской номер: 202328650 Количество на модель:
202328650
4

Номер детали на чертеже:

4

Guard cloth inside

Заводской номер: 202328620 Количество на модель:
202328620
4

Номер детали на чертеже:

4

Guard cloth inside

Заводской номер: 202328600 Количество на модель:
202328600
5

Номер детали на чертеже:

5

Flap protection front centre

Заводской номер: 202328380 Количество на модель:
202328380
5

Номер детали на чертеже:

5

Flap protection front centre

Заводской номер: 202328190 Количество на модель:
202328190
5

Номер детали на чертеже:

5

Flap protection front centre

Заводской номер: 202328130 Количество на модель:
202328130
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009105061 Количество на модель:
009105061
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
9

Номер детали на чертеже:

9

Flap protection front inside

Заводской номер: 202328510 Количество на модель:
202328510
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009104130 Количество на модель:
009104130
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 900005750 Количество на модель:
900005750
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
16

Номер детали на чертеже:

16

Roll pin

Заводской номер: 900002600 Количество на модель:
900002600
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009104140 Количество на модель:
009104140
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006760 Количество на модель:
009006760
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009103031 Количество на модель:
009103031
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
22

Номер детали на чертеже:

22

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
23

Номер детали на чертеже:

23

Guard plate top

Заводской номер: 200380040 Количество на модель:
200380040
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009011411 Количество на модель:
009011411
25

Номер детали на чертеже:

25

Guard sheet inside

Заводской номер: 200385452 Количество на модель:
200385452
26

Номер детали на чертеже:

26

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
27

Номер детали на чертеже:

27

Protective frame rear

Заводской номер: 202327760 Количество на модель:
202327760
28

Номер детали на чертеже:

28

Decal picture holder

Заводской номер: 200379971 Количество на модель:
200379971
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
30

Номер детали на чертеже:

30

Handle

Заводской номер: 009250160 Количество на модель:
009250160
31

Номер детали на чертеже:

31

Adjusting lever

Заводской номер: 200395350 Количество на модель:
200395350
32

Номер детали на чертеже:

32

Spring clip

Заводской номер: 009171041 Количество на модель:
009171041
33

Номер детали на чертеже:

33

Chain

Заводской номер: 009226512 Количество на модель:
009226512
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009014520 Количество на модель:
009014520
35

Номер детали на чертеже:

35

Washer

Заводской номер: 009106090 Количество на модель:
009106090
36

Номер детали на чертеже:

36

Pressure spring

Заводской номер: 002701601 Количество на модель:
002701601
37

Номер детали на чертеже:

37

Ratchet

Заводской номер: 200331650 Количество на модель:
200331650
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009006390 Количество на модель:
009006390
39

Номер детали на чертеже:

39

Console outside

Заводской номер: 200379900 Количество на модель:
200379900
40

Номер детали на чертеже:

40

Washer

Заводской номер: 009103611 Количество на модель:
009103611
41

Номер детали на чертеже:

41

Washer

Заводской номер: 009106040 Количество на модель:
009106040
42

Номер детали на чертеже:

42

Flap protection outside

Заводской номер: 200379820 Количество на модель:
200379820
43

Номер детали на чертеже:

43

Pin

Заводской номер: 009160142 Количество на модель:
009160142
44

Номер детали на чертеже:

44

Cotter pin

Заводской номер: 009120671 Количество на модель:
009120671
45

Номер детали на чертеже:

45

Tube bow

Заводской номер: 200327040 Количество на модель:
200327040
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
