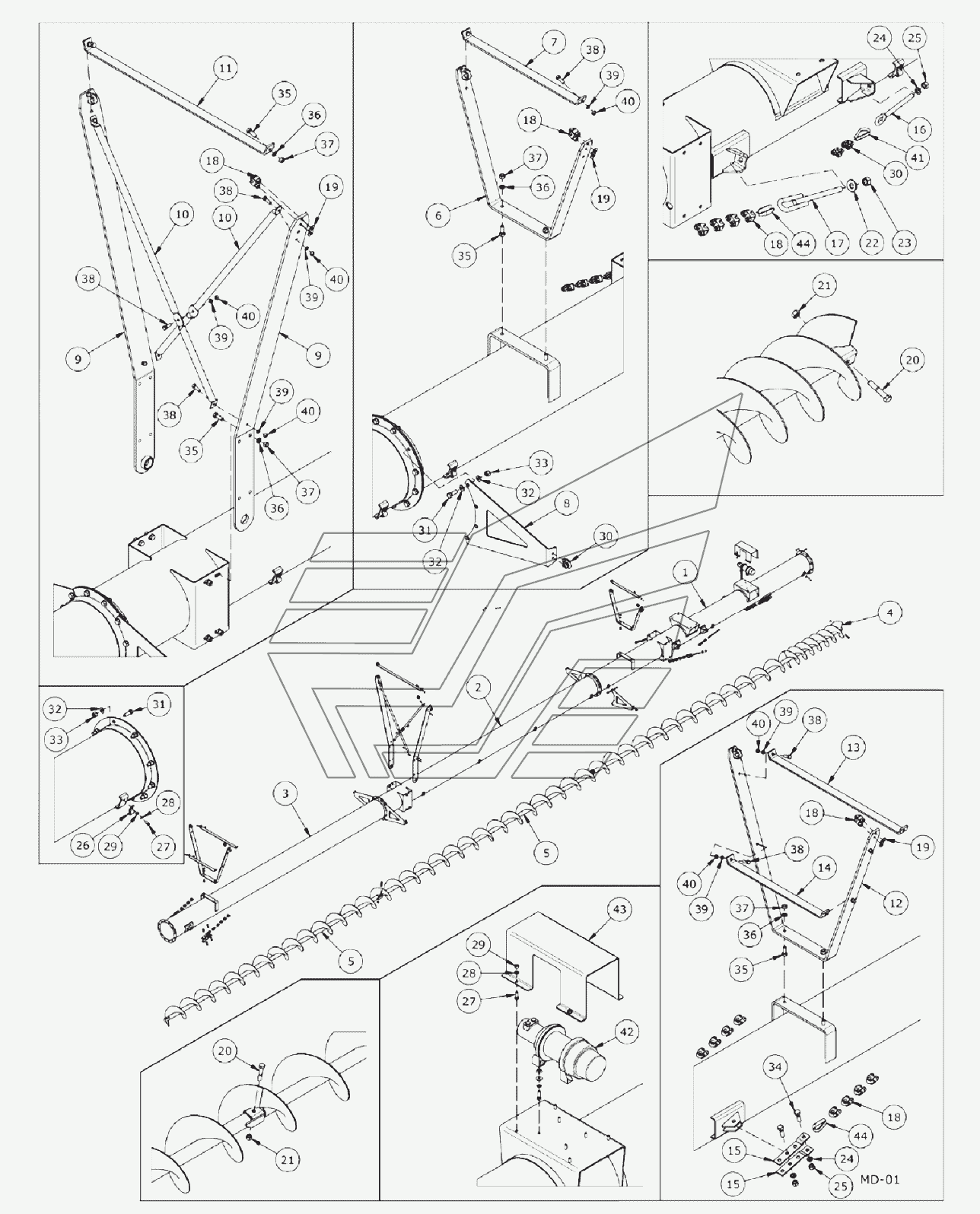

Нижняя труба ТШВ-400-23. Каталог 2013г.

Основные узлы транспортера шнекового высотного ТШВ-400-23 ТШВ-400-23 Верхняя труба ТШВ-400-23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба № 1

Заводской номер: 910498 Количество на модель:
910498
2

Номер детали на чертеже:

2

Труба №2

Заводской номер: 909705 Количество на модель:
909705
3

Номер детали на чертеже:

3

Труба № 3

Заводской номер: 909706 Количество на модель:
909706
4

Номер детали на чертеже:

4

Верхний шнек

Заводской номер: 905760 Количество на модель:
905760
5

Номер детали на чертеже:

5

Центральный шнек

Заводской номер: 905763 Количество на модель:
905763
6

Номер детали на чертеже:

6

Распорочная вилка

Заводской номер: 905816 Количество на модель:
905816
7

Номер детали на чертеже:

7

Распорочный анкер

Заводской номер: 905817 Количество на модель:
905817
8

Номер детали на чертеже:

8

Боковой распорочный кронштейн

Заводской номер: 906076 Количество на модель:
906076
9

Номер детали на чертеже:

9

Распорная пластина

Заводской номер: 905826 Количество на модель:
905826
10

Номер детали на чертеже:

10

Поперечный анкер

Заводской номер: 905827 Количество на модель:
905827
11

Номер детали на чертеже:

11

Распорочный анкер

Заводской номер: 909783 Количество на модель:
909783
12

Номер детали на чертеже:

12

Распорочная вилка

Заводской номер: 905828 Количество на модель:
905828
13

Номер детали на чертеже:

13

Распорочный анкер

Заводской номер: 905829 Количество на модель:
905829
14

Номер детали на чертеже:

14

Распорочный анкер

Заводской номер: 905830 Количество на модель:
905830
15

Номер детали на чертеже:

15

Кронштейн для вилки троса

Заводской номер: 905853 Количество на модель:
905853
16

Номер детали на чертеже:

16

3/4dm х 7-7/8dm Шкив кабеля

Заводской номер: 960613 Количество на модель:
960613
17

Номер детали на чертеже:

17

Шкив кабеля - Хомут

Заводской номер: 906043 Количество на модель:
906043
18

Номер детали на чертеже:

18

3/4dm Зажим троса

Заводской номер: 909194 Количество на модель:
909194
19

Номер детали на чертеже:

19

1/2 Шайба B.S.

Заводской номер: 81638 Количество на модель:
81638
20

Номер детали на чертеже:

20

Шестигранный болт

Заводской номер: 84336 Количество на модель:
84336
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 812365 Количество на модель:
812365
22

Номер детали на чертеже:

22

7/8dm Шайба Sae

Заводской номер: 81972 Количество на модель:
81972
23

Номер детали на чертеже:

23

7/8dm Шестигранная гайка

Заводской номер: 81722 Количество на модель:
81722
24

Номер детали на чертеже:

24

3/4 Шайба

Заводской номер: 81701 Количество на модель:
81701
25

Номер детали на чертеже:

25

3/4 Болт

Заводской номер: 81700 Количество на модель:
81700
26

Номер детали на чертеже:

26

Гидрозажим

Заводской номер: 960140 Количество на модель:
960140
27

Номер детали на чертеже:

27

3/8x1 Болт

Заводской номер: 86170 Количество на модель:
86170
28

Номер детали на чертеже:

28

3/8 Шайба

Заводской номер: 81593 Количество на модель:
81593
29

Номер детали на чертеже:

29

3/8 Гайка

Заводской номер: 81592 Количество на модель:
81592
30

Номер детали на чертеже:

30

1/2 скоба кабеля, 70 & 50/60 основная распорка

Заводской номер: 964565 Количество на модель:
964565
31

Номер детали на чертеже:

31

5/8dm x 1-3/4dm Шестигранный болт

Заводской номер: 967285 Количество на модель:
967285
32

Номер детали на чертеже:

32

5/8dm Плоская шайба SAE

Заводской номер: 812639 Количество на модель:
812639
33

Номер детали на чертеже:

33

5/8 Lock Nut

Заводской номер: 812482 Количество на модель:
812482
34

Номер детали на чертеже:

34

3/4 x 2-1/2 шестигранный болт

Заводской номер: 84346 Количество на модель:
84346
35

Номер детали на чертеже:

35

5/8 x 1-3/4 шестигранный болт

Заводской номер: 84270 Количество на модель:
84270
36

Номер детали на чертеже:

36

5/8 Шайба

Заводской номер: 81677 Количество на модель:
81677
37

Номер детали на чертеже:

37

5/8 Болт

Заводской номер: 81676 Количество на модель:
81676
38

Номер детали на чертеже:

38

Болт

Заводской номер: 84277 Количество на модель:
84277
39

Номер детали на чертеже:

39

1/2 Шайба

Заводской номер: 81637 Количество на модель:
81637
40

Номер детали на чертеже:

40

1/2 Гайка

Заводской номер: 81636 Количество на модель:
81636
41

Номер детали на чертеже:

41

1/2 Муфта троса, 70

Заводской номер: 964587 Количество на модель:
964587
42

Номер детали на чертеже:

42

Гидравлическая лебедка

Заводской номер: 910483 Количество на модель:
910483
43

Номер детали на чертеже:

43

Щит гидравлической лебедки

Заводской номер: 910490 Количество на модель:
910490
44

Номер детали на чертеже:

44

3/4dm Наконечник троса

Заводской номер: 909199 Количество на модель:
909199
