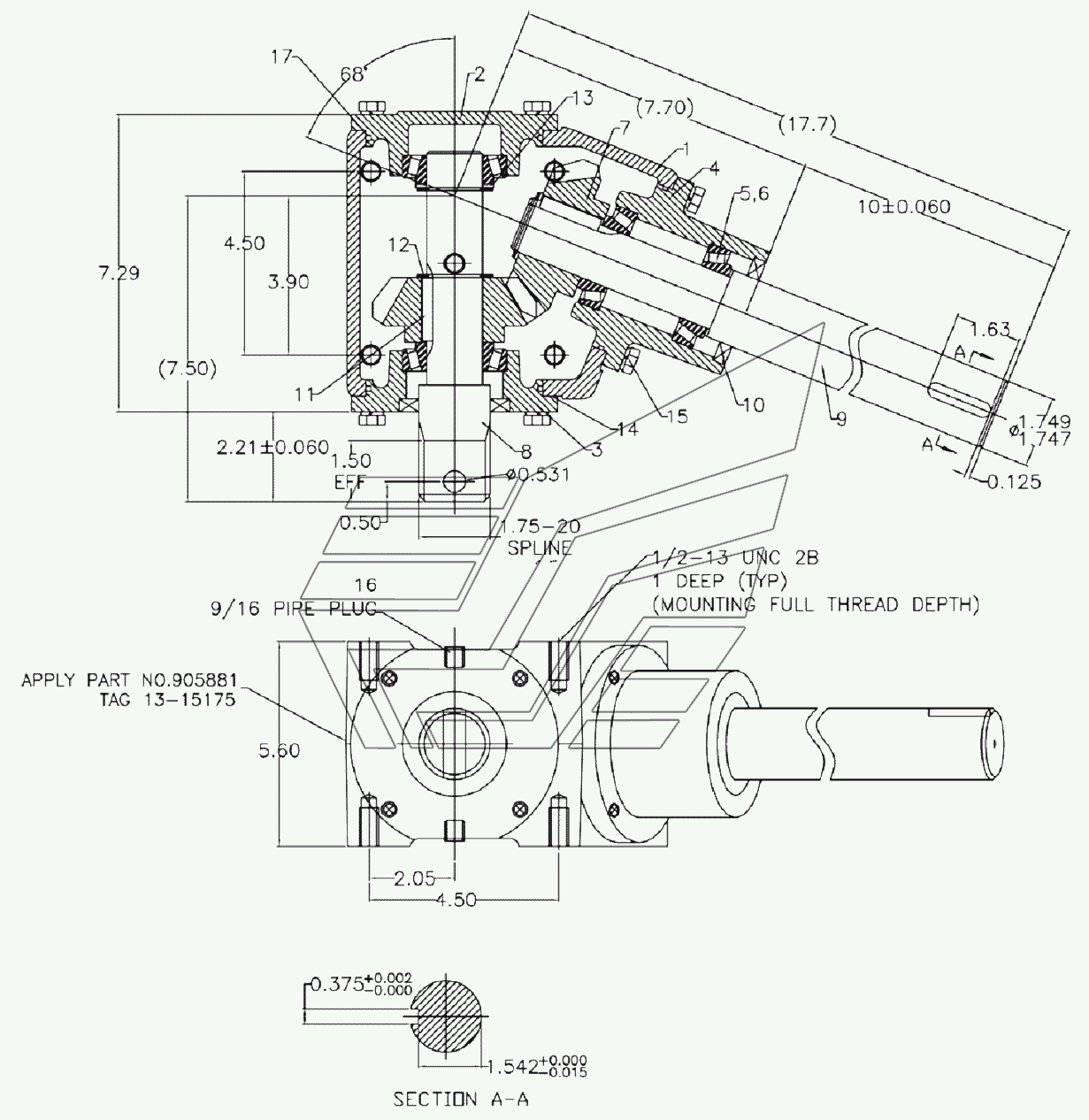

Редуктор приемного шнека ТШВ-400-23. Каталог 2013г.

ВОМ в сборе ТШВ-400-23 Трос ТШВ-400-23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Редуктор в сборе

Заводской номер: 905881 Количество на модель:
905881
1

Номер детали на чертеже:

1

Корпус

Заводской номер: 960803 Количество на модель:
960803
2

Номер детали на чертеже:

2

Наконечник

Заводской номер: 960805 Количество на модель:
960805
3

Номер детали на чертеже:

3

Наконечник

Заводской номер: 909366 Количество на модель:
909366
4

Номер детали на чертеже:

4

Втулка

Заводской номер: 909367 Количество на модель:
909367
5

Номер детали на чертеже:

5

Внутренний конус

Заводской номер: 967208 Количество на модель:
967208
6

Номер детали на чертеже:

6

Внутренняя манжета

Заводской номер: 968412 Количество на модель:
968412
7

Номер детали на чертеже:

7

Шестерня, DP 4,23 зубов 17

Заводской номер: 960812 Количество на модель:
960812
8

Номер детали на чертеже:

8

Вал, крестовина

Заводской номер: 909368 Количество на модель:
909368
9

Номер детали на чертеже:

9

Вал, втулка

Заводской номер: 909369 Количество на модель:
909369
10

Номер детали на чертеже:

10

Манжета

Заводской номер: 909370 Количество на модель:
909370
11

Номер детали на чертеже:

11

Квадратный шплинт, 5/16dm x 1.61dm

Заводской номер: 960821 Количество на модель:
960821
12

Номер детали на чертеже:

12

Упорное кольцо

Заводской номер: 960809 Количество на модель:
960809
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 960808 Количество на модель:
960808
14

Номер детали на чертеже:

14

Сальник

Заводской номер: 960815 Количество на модель:
960815
15

Номер детали на чертеже:

15

Винт с колпачком, 3/8dm - 16UNC x 1.00dm

Заводской номер: 960814 Количество на модель:
960814
16

Номер детали на чертеже:

16

Резьбовая заглушка трубы, 1/4 нормальная трубная резьба

Заводской номер: 960818 Количество на модель:
960818
17

Номер детали на чертеже:

17

Уплотнительное кольцо, 105мм x 3.1

Заводской номер: 908895 Количество на модель:
908895
