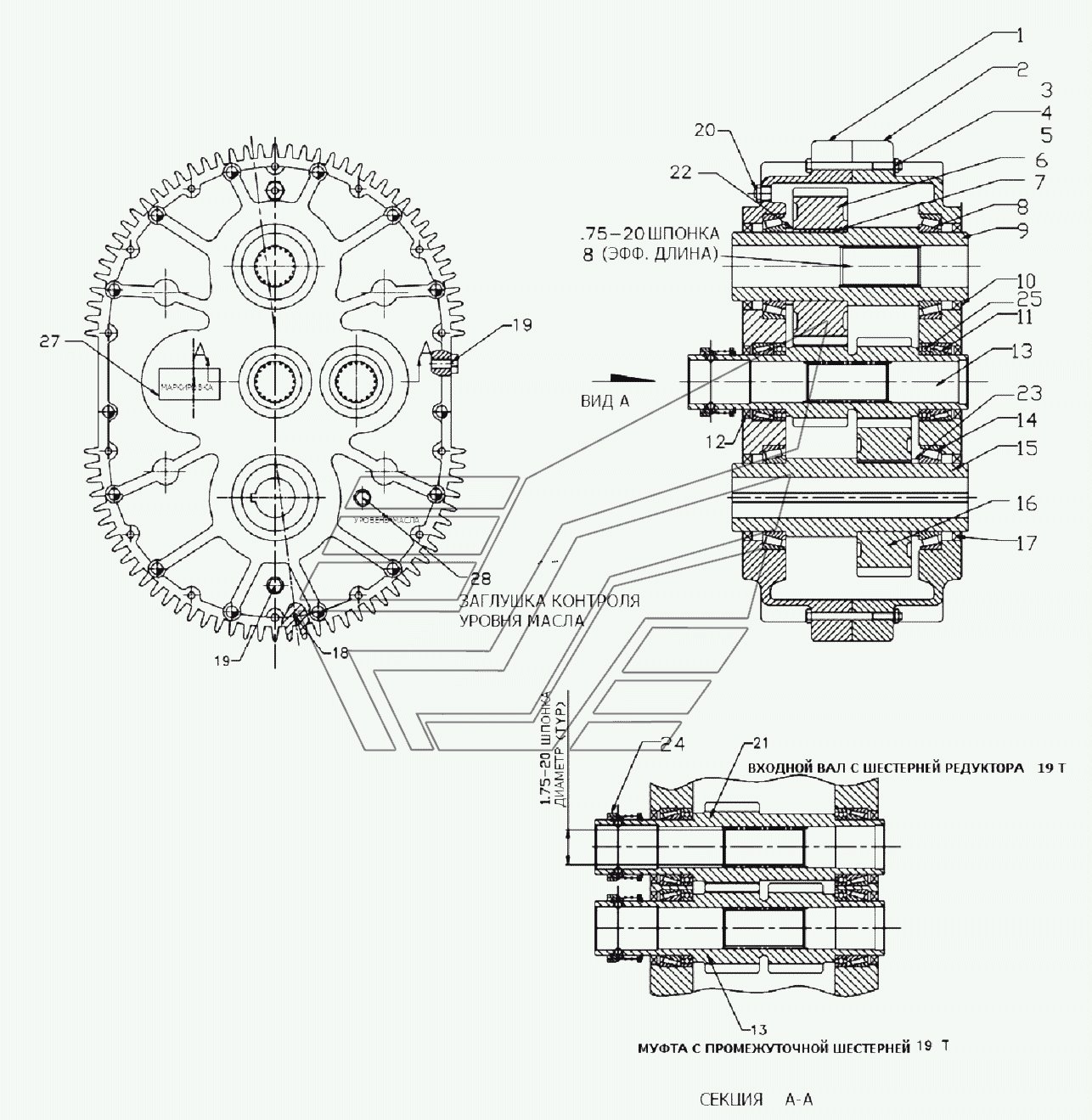

Редуктор ТШВ-400-23. Каталог 2013г.

Схема редуктора приемного бокса ТШВ-400-23 Гидравлическая система ТШВ-400-23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: Корпус Количество на модель:
Корпус
3

Номер детали на чертеже:

3

Внутренний шестигранный болт 5/16dm -18

Заводской номер: 911932 Количество на модель:
911932
4

Номер детали на чертеже:

4

5/16 Шайба

Заводской номер: 81569 Количество на модель:
81569
5

Номер детали на чертеже:

5

5/16 Гайка

Заводской номер: 81568 Количество на модель:
81568
6

Номер детали на чертеже:

6

Вал выходной шестерни LH M2000

Заводской номер: 911370 Количество на модель:
911370
7

Номер детали на чертеже:

7

Шпонка 12 x 20 x 50

Заводской номер: 911931 Количество на модель:
911931
8

Номер детали на чертеже:

8

Подшипник 32015

Заводской номер: 909829 Количество на модель:
909829
9

Номер детали на чертеже:

9

Вторичный вал

Заводской номер: 911367 Количество на модель:
911367
10

Номер детали на чертеже:

10

Манжета 75x95x10

Заводской номер: 909831 Количество на модель:
909831
11

Номер детали на чертеже:

11

Подшипник 32912

Заводской номер: 909398 Количество на модель:
909398
12

Номер детали на чертеже:

12

Манжета 60x80x10

Заводской номер: 909399 Количество на модель:
909399
13

Номер детали на чертеже:

13

Промежуточный вал RH M2000

Заводской номер: 911368 Количество на модель:
911368
15

Номер детали на чертеже:

15

Вторичный вал

Заводской номер: 911366 Количество на модель:
911366
18

Номер детали на чертеже:

18

Направляющая

Заводской номер: 911933 Количество на модель:
911933
19

Номер детали на чертеже:

19

Пробка с внутренним шестигранным

Заводской номер: 911358 Количество на модель:
911358
20

Номер детали на чертеже:

20

Заглушка предохранительная 3/8dm

Заводской номер: 909833 Количество на модель:
909833
21

Номер детали на чертеже:

21

Первичный вал с шестерней LH M2000

Заводской номер: 911369 Количество на модель:
911369
22

Номер детали на чертеже:

22

Регулировочная прокладка 75.5x90x4

Заводской номер: 909407 Количество на модель:
909407
24

Номер детали на чертеже:

24

Система блокировки

Заводской номер: 911357 Количество на модель:
911357
25

Номер детали на чертеже:

25

Подшипник 61912

Заводской номер: 910799 Количество на модель:
910799
26

Номер детали на чертеже:

26

3/8dm NPT Резьбовая заглушка трубы

Заводской номер: Заглушка Количество на модель:
Заглушка
27

Номер детали на чертеже:

27

Заводской номер M2000

Заводской номер: 911935 Количество на модель:
911935
28

Номер детали на чертеже:

28

Шестигранная головка пробки контроля уровня масла ZG 3/8dm - 19

Заводской номер: 911365 Количество на модель:
911365
