  6. Чертеж RPU зажимающего цилиндра - A2300-35

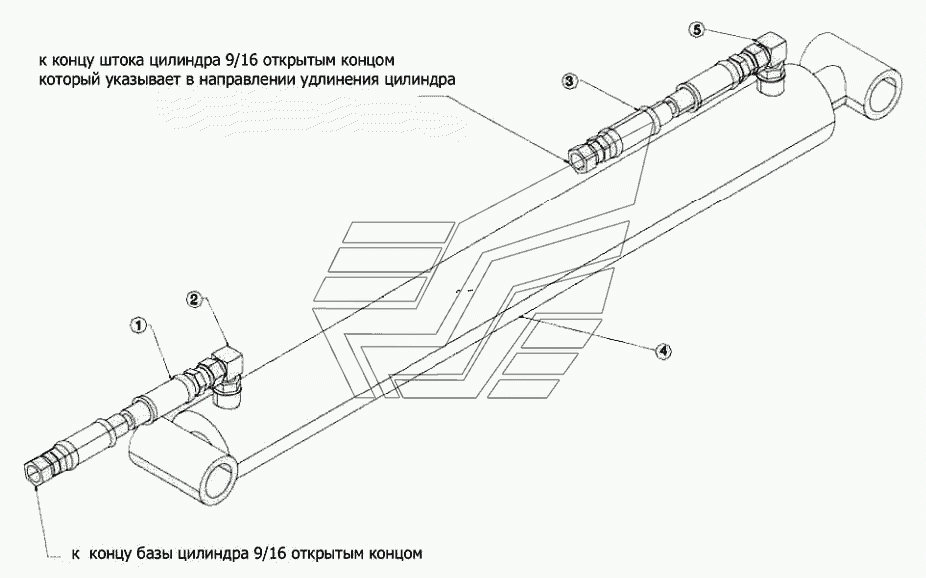

Чертеж RPU зажимающего цилиндра - A2300-35 ТПР-8. Каталог 2010г.

Чертеж сборки гидравлики RPU - A2400-32 – необязательное оборудование ТПР-8 24367 Цилиндр 2.0 диаметр (части для сервиса) ТПР-8

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ГИБКИЙ МЕТ. ШЛАНГ 3/8 X 60 9/16 SWFJIC

Заводской номер: IN29074 Количество на модель: 1
IN29074
1
2

Номер детали на чертеже:

2

КОЛЕНО 90 9/16 MORB ADJ 9/16 МJIC

Заводской номер: 813640 Количество на модель: 1
813640
1
3

Номер детали на чертеже:

3

ГИБКИЙ МЕТ. ШЛАНГ 3/8 X 68 9/16 SWFJIC

Заводской номер: IN29067 Количество на модель: 1
IN29067
1
4

Номер детали на чертеже:

4

ЦИЛИНДР 2 0 X 180 ВНУТРИ

Заводской номер: 24367 Количество на модель: 1
24367
1
Чертеж сборки гидравлики RPU - A2400-32 – необязательное оборудование ТПР-8 24367 Цилиндр 2.0 диаметр (части для сервиса) ТПР-8
