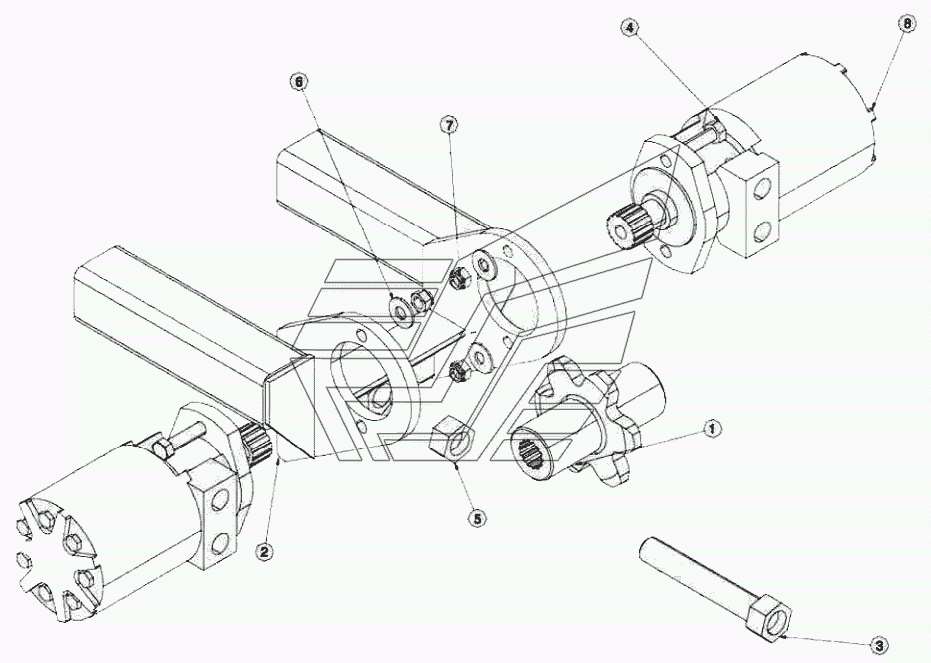

Чертеж сборки двигателя толкателя - A8011-00 ТПР-8. Каталог 2010г.

Вид отображения:

По ширине экрана

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

УЗЕЛ ПРИВОДА ЗУБЧАТОГО БАРАБАНА

Заводской номер: С7031-00 Количество на модель: 1

С7031-00

Номер детали на чертеже:

РАМА ДЛЯ УСТАНОВКИ ГИДРОМОТОРОВ 22.2 CU MT WELD

Заводской номер: С7030-00 Количество на модель: 1

С7030-00

Номер детали на чертеже:

ПЕРЕДНИЙ ЗУБЧАТЫЙ РЕГУЛИРУЮЩИЙ БОЛТ 1NC

Заводской номер: С2768-00 Количество на модель: 1

С2768-00

Номер детали на чертеже:

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967275 Количество на модель: 4

967275

Номер детали на чертеже:

ГАЙКА ШЕСТИГР JAM 1.00 NC GR2

Заводской номер: 84051 Количество на модель: 1

84051

Номер детали на чертеже:

1/2 S.A.E. Шайба

Заводской номер: 84048 Количество на модель: 4

84048

Номер детали на чертеже:

ШЕСТИГР. ГАЙКА 0.500 NC GRC PL

Заводской номер: 813663 Количество на модель: 4

813663

Номер детали на чертеже:

ГИДРОМОТОР 22.2 CU ОКРАШЕН В ЖЕЛТ. ЦВ.

Заводской номер: В2799-00 Количество на модель: 2

В2799-00
