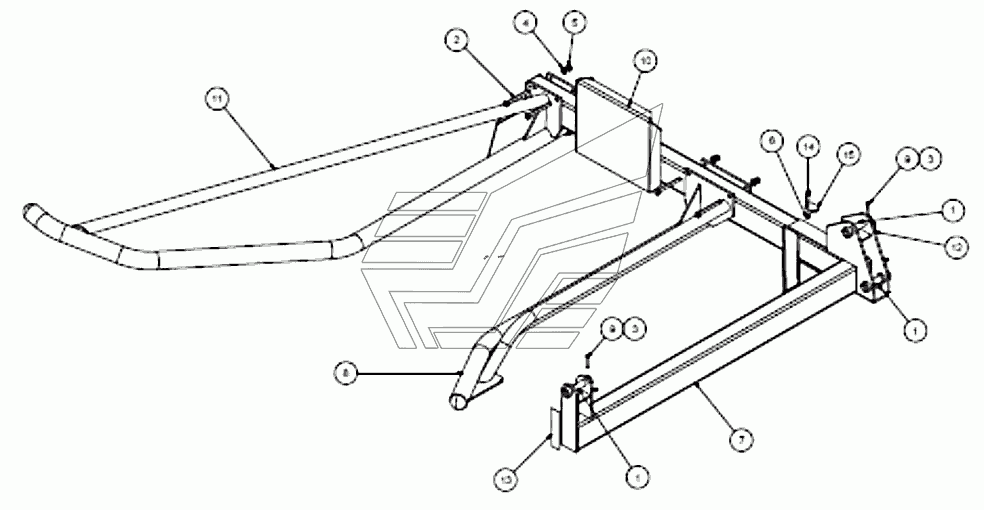

Подбирающая рука с дефлектором – 815709 ТПР-10. Каталог 2010г.

Чертеж сборки направляющего валика/цепи - A7008-00 ТПР-10 Чертеж сборки сцепного устройства – 815699 ТПР-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штифт 1.25 диаметр x 6.75 длина

Заводской номер: 112954 Количество на модель: 3
112954
3
2

Номер детали на чертеже:

2

Болт

Заводской номер: 812087 Количество на модель: 4
812087
4
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 812363 Количество на модель: 3
812363
3
4

Номер детали на чертеже:

4

5/8dm Плоская шайба SAE

Заводской номер: 812639 Количество на модель: 4
812639
4
5

Номер детали на чертеже:

5

ШЕСТИГР. ГАЙКА 0.625 NC GR5PL

Заводской номер: 813509 Количество на модель: 4
813509
4
6

Номер детали на чертеже:

6

ШЕСТИГР. ГАЙКА 0.500 NC GRC PL

Заводской номер: 813663 Количество на модель: 1
813663
1
7

Номер детали на чертеже:

7

Поднимающая рука – рулон справа

Заводской номер: 815710 Количество на модель: 1
815710
1
8

Номер детали на чертеже:

8

Внутренняя вилка

Заводской номер: 815797 Количество на модель: 1
815797
1
9

Номер детали на чертеже:

9

ШЕСТИГРАННИК 0.375NC X 2.50 GR5PL

Заводской номер: 81581 Количество на модель: 3
81581
3
10

Номер детали на чертеже:

10

Узел ограничителя рулона

Заводской номер: 815847 Количество на модель: 1
815847
1
11

Номер детали на чертеже:

11

Сварная правая вилка с дефлектором

Заводской номер: 83000050 Количество на модель: 1
83000050
1
12

Номер детали на чертеже:

12

НАКЛЕЙКА ОТРАЖАЮЩАЯ 2 X 9 КРАСНАЯ

Заводской номер: 967053 Количество на модель: 1
967053
1
13

Номер детали на чертеже:

13

НАКЛЕЙКА ОТРАЖАЮЩАЯ 2 X 9 ЯНТАРНАЯ

Заводской номер: 967055 Количество на модель: 1
967055
1
14

Номер детали на чертеже:

14

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967274 Количество на модель: 1
967274
1
15

Номер детали на чертеже:

15

ЗАМОК ПРЕДОХРАНИТ ЦЕП И ПОДЪЕМНОГО РЫЧАГА

Заводской номер: Е2485-00 Количество на модель: 1
Е2485-00
1
