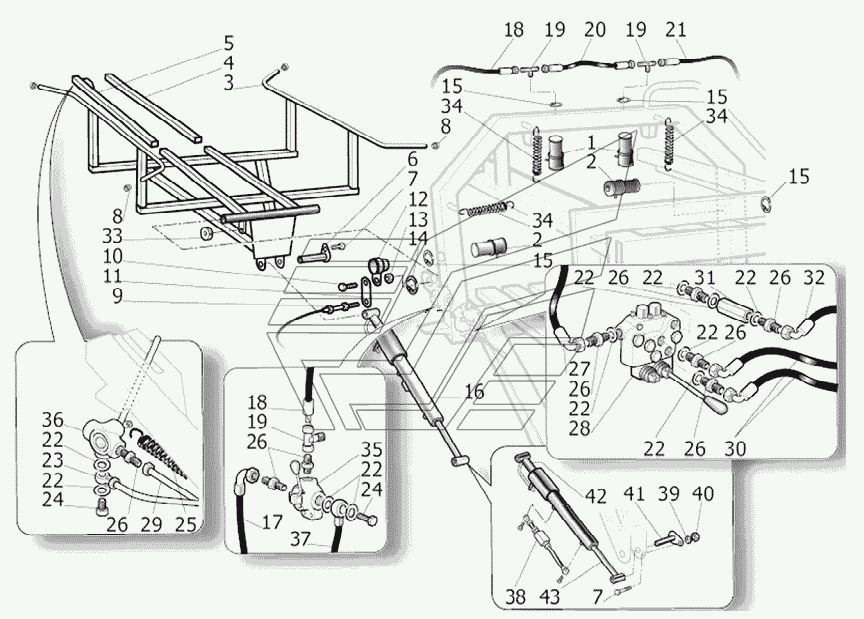

Таблица 3 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 2 ППТ-1270 "Tukan Max" Таблица 4 ППТ-1270 "Tukan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цилиндр

Заводской номер: SR03762A Количество на модель:
SR03762A
2

Номер детали на чертеже:

2

Цилиндр

Заводской номер: SR01026A Количество на модель:
SR01026A
3

Номер детали на чертеже:

3

Рама

Заводской номер: SR02941A Количество на модель:
SR02941A
4

Номер детали на чертеже:

4

Удлинитель

Заводской номер: SR01698A Количество на модель:
SR01698A
5

Номер детали на чертеже:

5

Удлинитель

Заводской номер: SR01690A Количество на модель:
SR01690A
6

Номер детали на чертеже:

6

Фиксатор

Заводской номер: SR01692B Количество на модель:
SR01692B
7

Номер детали на чертеже:

7

Болт

Заводской номер: NVTES08025G8TN Количество на модель:
NVTES08025G8TN
8

Номер детали на чертеже:

8

Втулка

Заводской номер: SR02933A Количество на модель:
SR02933A
9

Номер детали на чертеже:

9

Механический щуп

Заводской номер: SR01997A Количество на модель:
SR01997A
10

Номер детали на чертеже:

10

Болт

Заводской номер: NVTES10035G8TN Количество на модель:
NVTES10035G8TN
11

Номер детали на чертеже:

11

Подвеска

Заводской номер: SR01694A Количество на модель:
SR01694A
12

Номер детали на чертеже:

12

Крепление

Заводской номер: SR01693A Количество на модель:
SR01693A
13

Номер детали на чертеже:

13

Муфта

Заводской номер: NDADESM0010G6N Количество на модель:
NDADESM0010G6N
14

Номер детали на чертеже:

14

Стопорное кольцо

Заводской номер: NAESEEG-E0080A Количество на модель:
NAESEEG-E0080A
15

Номер детали на чертеже:

15

Стопорное кольцо

Заводской номер: NAESEEG-E0100A Количество на модель:
NAESEEG-E0100A
16

Номер детали на чертеже:

16

Цилиндр

Заводской номер: SR01689B-01 Количество на модель:
SR01689B-01
17

Номер детали на чертеже:

17

Гибкий шланг

Заводской номер: TT10001A-132 Количество на модель:
TT10001A-132
18

Номер детали на чертеже:

18

Гибкий шланг

Заводской номер: TT10010A-08 Количество на модель:
TT10010A-08
19

Номер детали на чертеже:

19

Соединение

Заводской номер: FHRTETGC3/8T12 Количество на модель:
FHRTETGC3/8T12
20

Номер детали на чертеже:

20

Гибкий шланг

Заводской номер: TT10010A-05 Количество на модель:
TT10010A-05
22

Номер детали на чертеже:

22

Шайба

Заводской номер: FHRONDRAME03/8 Количество на модель:
FHRONDRAME03/8
23

Номер детали на чертеже:

23

Гибкий шланг

Заводской номер: TT10012A-08 Количество на модель:
TT10012A-08
24

Номер детали на чертеже:

24

Болт

Заводской номер: FHVCAVSE00038G Количество на модель:
FHVCAVSE00038G
25

Номер детали на чертеже:

25

Пружина

Заводской номер: SP30096A Количество на модель:
SP30096A
26

Номер детали на чертеже:

26

Соединение

Заводской номер: FHRNIG3/8G3/8G Количество на модель:
FHRNIG3/8G3/8G
27

Номер детали на чертеже:

27

Гибкий шланг

Заводской номер: TT10001A-133 Количество на модель:
TT10001A-133
28

Номер детали на чертеже:

28

Распределитель

Заводской номер: SR01994A Количество на модель:
SR01994A
29

Номер детали на чертеже:

29

Гибкий шланг

Заводской номер: TT10008A-30 Количество на модель:
TT10008A-30
30

Номер детали на чертеже:

30

Гибкий шланг

Заводской номер: TT10001A-124 Количество на модель:
TT10001A-124
31

Номер детали на чертеже:

31

Клапан

Заводской номер: TT10104A-01 Количество на модель:
TT10104A-01
32

Номер детали на чертеже:

32

Гибкий шланг

Заводской номер: TT10005A-30 Количество на модель:
TT10005A-30
33

Номер детали на чертеже:

33

Магнит

Заводской номер: FMAGN-31/10-4S Количество на модель:
FMAGN-31/10-4S
34

Номер детали на чертеже:

34

Пружина

Заводской номер: SR01020B Количество на модель:
SR01020B
35

Номер детали на чертеже:

35

Девиатор

Заводской номер: SR01995A-01 Количество на модель:
SR01995A-01
36

Номер детали на чертеже:

36

Переключатель

Заводской номер: SR02943B Количество на модель:
SR02943B
37

Номер детали на чертеже:

37

Гибкий шланг

Заводской номер: TT10008A-20 Количество на модель:
TT10008A-20
38

Номер детали на чертеже:

38

Предохранитель

Заводской номер: SR01689B-03 Количество на модель:
SR01689B-03
39

Номер детали на чертеже:

39

Шайба

Заводской номер: NRONP08/17X16N Количество на модель:
NRONP08/17X16N
40

Номер детали на чертеже:

40

Муфта

Заводской номер: NDADESMAB08G6Z Количество на модель:
NDADESMAB08G6Z
42

Номер детали на чертеже:

42

Шток

Заводской номер: SR01689B-02-01 Количество на модель:
SR01689B-02-01
43

Номер детали на чертеже:

43

Шток

Заводской номер: SR01689B-02-02 Количество на модель:
SR01689B-02-02
