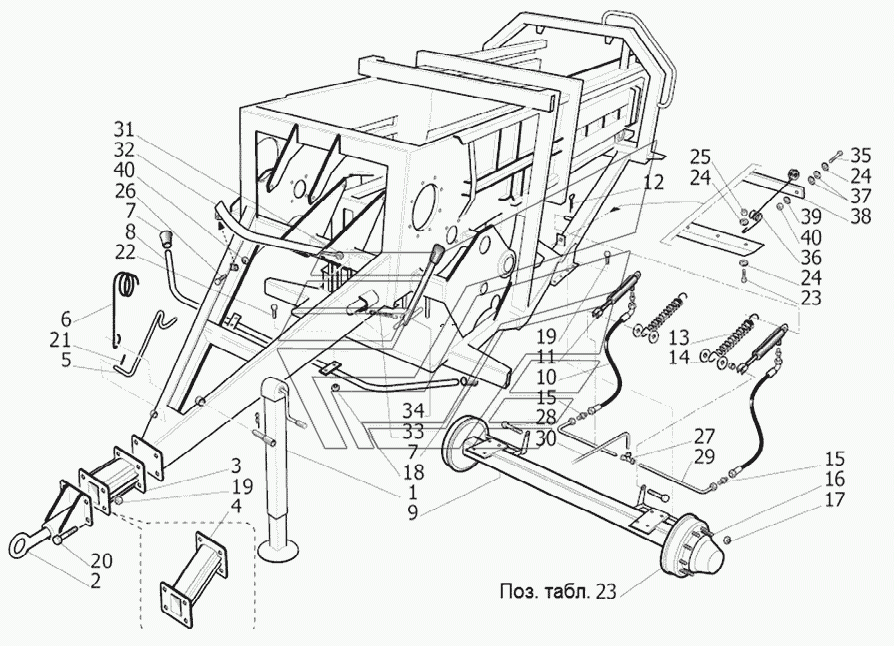

Таблица 1 ППТ-1270 "Tukan Max". Каталог 2010г.

Схема 2 ППТ-1270 "Tukan Max" Таблица 2 ППТ-1270 "Tukan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Опора для ноги

Заводской номер: CS10099B Количество на модель:
CS10099B
2

Номер детали на чертеже:

2

Буксирный крюк

Заводской номер: SR01011A Количество на модель:
SR01011A
3

Номер детали на чертеже:

3

Удлинитель

Заводской номер: SR02521C Количество на модель:
SR02521C
4

Номер детали на чертеже:

4

Удлинитель

Заводской номер: SR03120B Количество на модель:
SR03120B
5

Номер детали на чертеже:

5

Подвеска

Заводской номер: SR01376A Количество на модель:
SR01376A
6

Номер детали на чертеже:

6

Пружина

Заводской номер: SR03187B Количество на модель:
SR03187B
7

Номер детали на чертеже:

7

Втулка

Заводской номер: SP31250A Количество на модель:
SP31250A
8

Номер детали на чертеже:

8

Защита

Заводской номер: SR02923A Количество на модель:
SR02923A
9

Номер детали на чертеже:

9

Итальянский вал

Заводской номер: SR02332A Количество на модель:
SR02332A
9

Номер детали на чертеже:

9

Вал

Заводской номер: SR01024B Количество на модель:
SR01024B
10

Номер детали на чертеже:

10

Гибкий шланг

Заводской номер: TT10006A-91 Количество на модель:
TT10006A-91
11

Номер детали на чертеже:

11

Цилиндр

Заводской номер: SR02385A Количество на модель:
SR02385A
12

Номер детали на чертеже:

12

Шплинт

Заводской номер: NCOPSP05X0500G Количество на модель:
NCOPSP05X0500G
13

Номер детали на чертеже:

13

Пружина

Заводской номер: SP30178B Количество на модель:
SP30178B
14

Номер детали на чертеже:

14

Шайба

Заводской номер: NRONM12/48/30G Количество на модель:
NRONM12/48/30G
15

Номер детали на чертеже:

15

Соединение

Заводской номер: FHRTEDGA3/8T08 Количество на модель:
FHRTEDGA3/8T08
16

Номер детали на чертеже:

16

Цапфа

Заводской номер: FCOLO18X1,5X49 Количество на модель:
FCOLO18X1,5X49
17

Номер детали на чертеже:

17

Муфта

Заводской номер: NDACOLO18X1,5A Количество на модель:
NDACOLO18X1,5A
18

Номер детали на чертеже:

18

Муфта

Заводской номер: NDADESM0012G6Z Количество на модель:
NDADESM0012G6Z
19

Номер детали на чертеже:

19

Болт

Заводской номер: NVTES16045G8TN Количество на модель:
NVTES16045G8TN
20

Номер детали на чертеже:

20

Болт

Заводской номер: NVTES22060G8PZ Количество на модель:
NVTES22060G8PZ
21

Номер детали на чертеже:

21

Эластичный штырь контактного разъема

Заводской номер: NSPIELP05X025A Количество на модель:
NSPIELP05X025A
22

Номер детали на чертеже:

22

Болт

Заводской номер: NVTES12025G8TZ Количество на модель:
NVTES12025G8TZ
23

Номер детали на чертеже:

23

Болт

Заводской номер: NVTES10030G8TZ Количество на модель:
NVTES10030G8TZ
24

Номер детали на чертеже:

24

Шайба

Заводской номер: NRONM10/30X25Z Количество на модель:
NRONM10/30X25Z
25

Номер детали на чертеже:

25

Муфта

Заводской номер: NDADESM0010G6Z Количество на модель:
NDADESM0010G6Z
26

Номер детали на чертеже:

26

Болт

Заводской номер: SP30920A Количество на модель:
SP30920A
27

Номер детали на чертеже:

27

Соединение

Заводской номер: FHRTITPN300T08 Количество на модель:
FHRTITPN300T08
28

Номер детали на чертеже:

28

Болт

Заводской номер: NVTES12100G8PZ Количество на модель:
NVTES12100G8PZ
29

Номер детали на чертеже:

29

Жесткая труба

Заводской номер: SR01831A Количество на модель:
SR01831A
30

Номер детали на чертеже:

30

Жесткая труба

Заводской номер: SR01829B Количество на модель:
SR01829B
31

Номер детали на чертеже:

31

Устройство для расширения

Заводской номер: SR01383A Количество на модель:
SR01383A
32

Номер детали на чертеже:

32

Тормоз

Заводской номер: SR03065A Количество на модель:
SR03065A
33

Номер детали на чертеже:

33

Пружина

Заводской номер: AB10064A Количество на модель:
AB10064A
34

Номер детали на чертеже:

34

Рычаг

Заводской номер: SR01372B Количество на модель:
SR01372B
35

Номер детали на чертеже:

35

Болт

Заводской номер: NVTES10035G8TZ Количество на модель:
NVTES10035G8TZ
36

Номер детали на чертеже:

36

Пружина

Заводской номер: SR01585A Количество на модель:
SR01585A
37

Номер детали на чертеже:

37

Шайба

Заводской номер: SR03048A Количество на модель:
SR03048A
38

Номер детали на чертеже:

38

Подвеска

Заводской номер: SR02346B Количество на модель:
SR02346B
39

Номер детали на чертеже:

39

Шайба

Заводской номер: SR03049A Количество на модель:
SR03049A
40

Номер детали на чертеже:

40

Гайка

Заводской номер: NDADESMAB10G6Z Количество на модель:
NDADESMAB10G6Z
