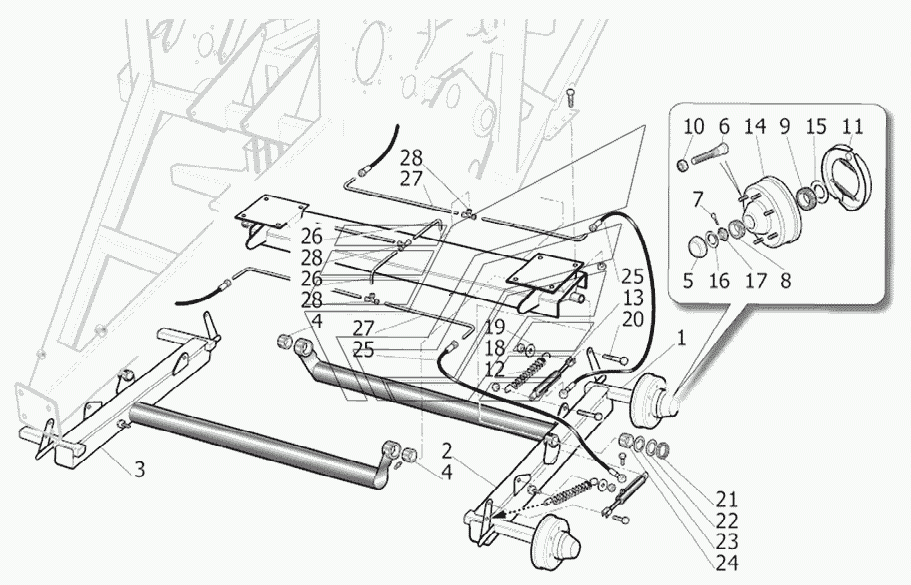

Таблица 28 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 27 ППТ-1270 "Tukan Max" Таблица 29 ППТ-1270 "Tukan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Втулка

Заводской номер: SR03411A-04 Количество на модель:
SR03411A-04
2

Номер детали на чертеже:

2

Половина маховика

Заводской номер: SR03411A-02 Количество на модель:
SR03411A-02
3

Номер детали на чертеже:

3

Половина маховика

Заводской номер: SR03411A-03 Количество на модель:
SR03411A-03
5

Номер детали на чертеже:

5

Колпак

Заводской номер: SR03411A-0/005 Количество на модель:
SR03411A-0/005
6

Номер детали на чертеже:

6

Призонныи болт

Заводской номер: SR03411A-0/006 Количество на модель:
SR03411A-0/006
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: SR03411A-0/007 Количество на модель:
SR03411A-0/007
8

Номер детали на чертеже:

8

Вкладыш

Заводской номер: SR03411A-0/008 Количество на модель:
SR03411A-0/008
9

Номер детали на чертеже:

9

Вкладыш

Заводской номер: SR03411A-0/009 Количество на модель:
SR03411A-0/009
10

Номер детали на чертеже:

10

Муфта

Заводской номер: SR03411A-0/010 Количество на модель:
SR03411A-0/010
11

Номер детали на чертеже:

11

Зажим

Заводской номер: SR03411A-0/011 Количество на модель:
SR03411A-0/011
12

Номер детали на чертеже:

12

Пружина

Заводской номер: SP30178B Количество на модель:
SP30178B
13

Номер детали на чертеже:

13

Цилиндр

Заводской номер: SR02385A Количество на модель:
SR02385A
14

Номер детали на чертеже:

14

Втулка + цилиндр

Заводской номер: SR03411A-0/014 Количество на модель:
SR03411A-0/014
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: SR03411A-0/015 Количество на модель:
SR03411A-0/015
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: SR03411A-0/016 Количество на модель:
SR03411A-0/016
17

Номер детали на чертеже:

17

Муфта

Заводской номер: SR03411A-0/017 Количество на модель:
SR03411A-0/017
18

Номер детали на чертеже:

18

Гайка

Заводской номер: NDADESMAB12G6Z Количество на модель:
NDADESMAB12G6Z
19

Номер детали на чертеже:

19

Шайба

Заводской номер: NRONM12/48/30G Количество на модель:
NRONM12/48/30G
20

Номер детали на чертеже:

20

Болт

Заводской номер: NVTES12100G8PZ Количество на модель:
NVTES12100G8PZ
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: SR03411A-05 Количество на модель:
SR03411A-05
22

Номер детали на чертеже:

22

Шайба

Заводской номер: SR03411A-06 Количество на модель:
SR03411A-06
23

Номер детали на чертеже:

23

Шайба

Заводской номер: SR03411A-07 Количество на модель:
SR03411A-07
24

Номер детали на чертеже:

24

Втулка

Заводской номер: SR03411A-08 Количество на модель:
SR03411A-08
25

Номер детали на чертеже:

25

Гибкий шланг

Заводской номер: TT10008A-25 Количество на модель:
TT10008A-25
26

Номер детали на чертеже:

26

Жесткая труба

Заводской номер: SR01830A Количество на модель:
SR01830A
27

Номер детали на чертеже:

27

Жесткая труба

Заводской номер: SR01831A Количество на модель:
SR01831A
28

Номер детали на чертеже:

28

Соединение

Заводской номер: FHRTITPN300T08 Количество на модель:
FHRTITPN300T08
