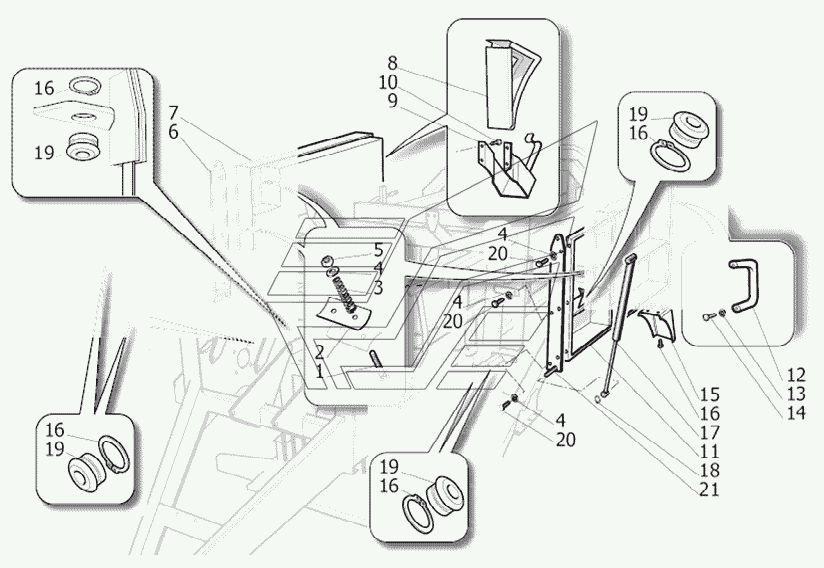

Таблица 18 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 17 ППТ-1270 "Tukan Max" Таблица 19 ППТ-1270 "Tukan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: NVTES08060G8PN Количество на модель:
NVTES08060G8PN
2

Номер детали на чертеже:

2

Шнур под давлением

Заводской номер: SR02039A Количество на модель:
SR02039A
3

Номер детали на чертеже:

3

Пружина

Заводской номер: SP30152A Количество на модель:
SP30152A
4

Номер детали на чертеже:

4

Шайба

Заводской номер: NRONC08/17X15Z Количество на модель:
NRONC08/17X15Z
5

Номер детали на чертеже:

5

Муфта

Заводской номер: NDADESMAB08G6Z Количество на модель:
NDADESMAB08G6Z
6

Номер детали на чертеже:

6

Стоика

Заводской номер: SR02927C Количество на модель:
SR02927C
7

Номер детали на чертеже:

7

Стоика

Заводской номер: SR02139C Количество на модель:
SR02139C
8

Номер детали на чертеже:

8

Клин

Заводской номер: SR03146A Количество на модель:
SR03146A
9

Номер детали на чертеже:

9

Крепление

Заводской номер: SR03147A Количество на модель:
SR03147A
10

Номер детали на чертеже:

10

Болт

Заводской номер: NVTES08016G8TZ Количество на модель:
NVTES08016G8TZ
11

Номер детали на чертеже:

11

Стоика

Заводской номер: SR02605D Количество на модель:
SR02605D
12

Номер детали на чертеже:

12

Ручка

Заводской номер: SR03006A Количество на модель:
SR03006A
13

Номер детали на чертеже:

13

Шайба

Заводской номер: NRONDE08/15/08 Количество на модель:
NRONDE08/15/08
14

Номер детали на чертеже:

14

Болт

Заводской номер: NVTCE08020G8PZ Количество на модель:
NVTCE08020G8PZ
15

Номер детали на чертеже:

15

Брызговик

Заводской номер: SR03542A Количество на модель:
SR03542A
16

Номер детали на чертеже:

16

Стопорное кольцо

Заводской номер: NAESEEG-E0035A Количество на модель:
NAESEEG-E0035A
17

Номер детали на чертеже:

17

Цилиндр

Заводской номер: FMGAS-B914015X Количество на модель:
FMGAS-B914015X
18

Номер детали на чертеже:

18

Шайба

Заводской номер: NRONC10/23X25Z Количество на модель:
NRONC10/23X25Z
19

Номер детали на чертеже:

19

Втулка

Заводской номер: SR01534B Количество на модель:
SR01534B
20

Номер детали на чертеже:

20

Болт

Заводской номер: NVTES08030G8TZ Количество на модель:
NVTES08030G8TZ
21

Номер детали на чертеже:

21

Стоика

Заводской номер: SR02926C Количество на модель:
SR02926C
