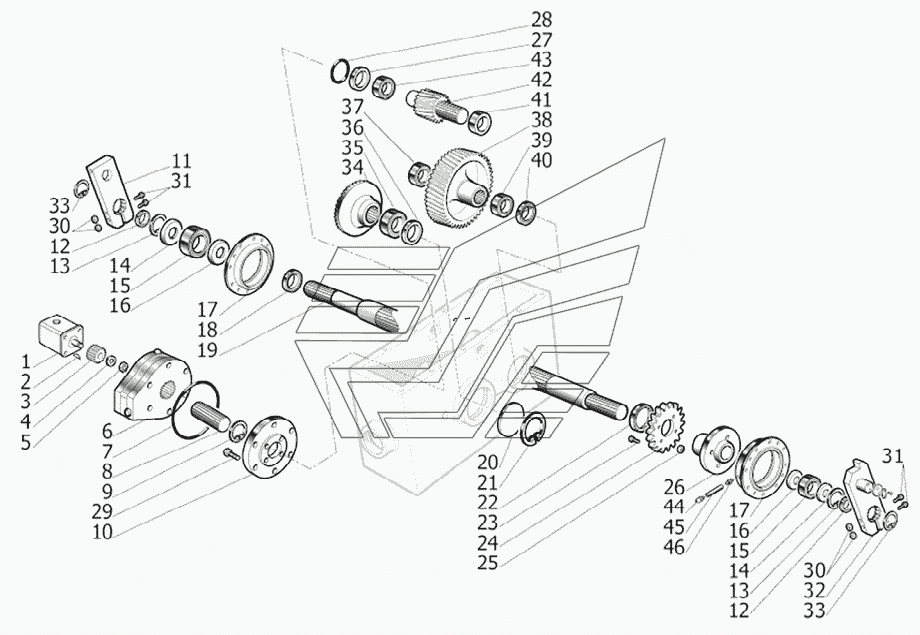

Таблица 5 ППТ-1270 "Tukan Max". Каталог 2010г.

Таблица 4 ППТ-1270 "Tukan Max" Таблица 6 ППТ-1270 "Tukan Max"

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

24

25

26

26

27

27

28

29

30

31

33

35

37

38

39

40

40

41

42

43

44

45

46

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Насос

Заводской номер: SR03061B Количество на модель:

SR03061B

2

Номер детали на чертеже:

2

Шпонка

Заводской номер: NCHC04RX06X15A Количество на модель:

NCHC04RX06X15A

3

Номер детали на чертеже:

3

Втулка

Заводской номер: SR03743A Количество на модель:

SR03743A

4

Номер детали на чертеже:

4

Шайба

Заводской номер: SR03059A Количество на модель:

SR03059A

5

Номер детали на чертеже:

5

Муфта

Заводской номер: SR03060A Количество на модель:

SR03060A

6

Номер детали на чертеже:

6

Множитель

Заводской номер: SR02008A Количество на модель:

SR02008A

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: FACIR262003475N Количество на модель:

FACIR262003475N

8

Номер детали на чертеже:

8

Шпиндель

Заводской номер: SR01321A Количество на модель:

SR01321A

9

Номер детали на чертеже:

9

Стопорное кольцо

Заводской номер: NAESEEG-E0035A Количество на модель:

NAESEEG-E0035A

10

Номер детали на чертеже:

10

Фланец

Заводской номер: SR03338A Количество на модель:

SR03338A

11

Номер детали на чертеже:

11

Рукоятка

Заводской номер: SR03821A Количество на модель:

SR03821A

12

Номер детали на чертеже:

12

Шайба

Заводской номер: SR03488A Количество на модель:

SR03488A

14

Номер детали на чертеже:

14

Кольцо

Заводской номер: SR03487A Количество на модель:

SR03487A

15

Номер детали на чертеже:

15

Вкладыш

Заводской номер: FCURRS006322-N Количество на модель:

FCURRS006322-N

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: SR03337B Количество на модель:

SR03337B

17

Номер детали на чертеже:

17

Фланец

Заводской номер: SR03331F Количество на модель:

SR03331F

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: FATE11017012-N Количество на модель:

FATE11017012-N

19

Номер детали на чертеже:

19

Шпиндель

Заводской номер: SR03328C Количество на модель:

SR03328C

20

Номер детали на чертеже:

20

Втулка

Заводской номер: FTAPPOCGPN-- Количество на модель:

FTAPPOCGPN--

21

Номер детали на чертеже:

21

Стопорное кольцо

Заводской номер: NAESEEG-I0150A Количество на модель:

NAESEEG-I0150A

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: FATE13017012-N Количество на модель:

FATE13017012-N

23

Номер детали на чертеже:

23

Болт

Заводской номер: NVTES18070G8TN Количество на модель:

NVTES18070G8TN

24

Номер детали на чертеже:

24

Обод

Заводской номер: SR03571A Количество на модель:

SR03571A

24

Номер детали на чертеже:

24

Обод

Заводской номер: SR02089B Количество на модель:

SR02089B

25

Номер детали на чертеже:

25

Муфта

Заводской номер: NDADESMAB18G6Z Количество на модель:

NDADESMAB18G6Z

26

Номер детали на чертеже:

26

Крепление

Заводской номер: SR03261C Количество на модель:

SR03261C

26

Номер детали на чертеже:

26

Крепление

Заводской номер: SR03312D Количество на модель:

SR03312D

27

Номер детали на чертеже:

27

Прокладочная шайба

Заводской номер: SR03730A Количество на модель:

SR03730A

27

Номер детали на чертеже:

27

Прокладочная шайба

Заводской номер: SR01320A Количество на модель:

SR01320A

28

Номер детали на чертеже:

28

Кольцо

Заводской номер: FAOR700000229N Количество на модель:

FAOR700000229N

29

Номер детали на чертеже:

29

Болт

Заводской номер: NVTES16035G8TN Количество на модель:

NVTES16035G8TN

30

Номер детали на чертеже:

30

Муфта

Заводской номер: NDADESMAB22G6Z Количество на модель:

NDADESMAB22G6Z

31

Номер детали на чертеже:

31

Болт

Заводской номер: NVTES22210G8PN Количество на модель:

NVTES22210G8PN

33

Номер детали на чертеже:

33

Стопорное кольцо

Заводской номер: NAESEEG-E0100A Количество на модель:

NAESEEG-E0100A

35

Номер детали на чертеже:

35

Вкладыш

Заводской номер: FCUARRV30316+N Количество на модель:

FCUARRV30316+N

37

Номер детали на чертеже:

37

Вкладыш

Заводской номер: FCUARRV32220-N Количество на модель:

FCUARRV32220-N

38

Номер детали на чертеже:

38

Обод

Заводской номер: SR01367C Количество на модель:

SR01367C

39

Номер детали на чертеже:

39

Вкладыш

Заводской номер: FCUARRV32022-N Количество на модель:

FCUARRV32022-N

40

Номер детали на чертеже:

40

Шайба

Заводской номер: NRSPS99/14X05A Количество на модель:

NRSPS99/14X05A

40

Номер детали на чертеже:

40

Шайба

Заводской номер: NRSPS99/16X05A Количество на модель:

NRSPS99/16X05A

41

Номер детали на чертеже:

41

Прокладочная шайба

Заводской номер: SR01322A Количество на модель:

SR01322A

42

Номер детали на чертеже:

42

Шестерня

Заводской номер: SR03314B Количество на модель:

SR03314B

43

Номер детали на чертеже:

43

Вкладыш

Заводской номер: FCUARRV30318+N Количество на модель:

FCUARRV30318+N

44

Номер детали на чертеже:

44

Смазчик

Заводской номер: NINGRIDM10FDAZ Количество на модель:

NINGRIDM10FDAZ

45

Номер детали на чертеже:

45

Трубка

Заводской номер: SR03489A Количество на модель:

SR03489A

46

Номер детали на чертеже:

46

Соединение

Заводской номер: FHRNIGM10GM10G Количество на модель:

FHRNIGM10GM10G
