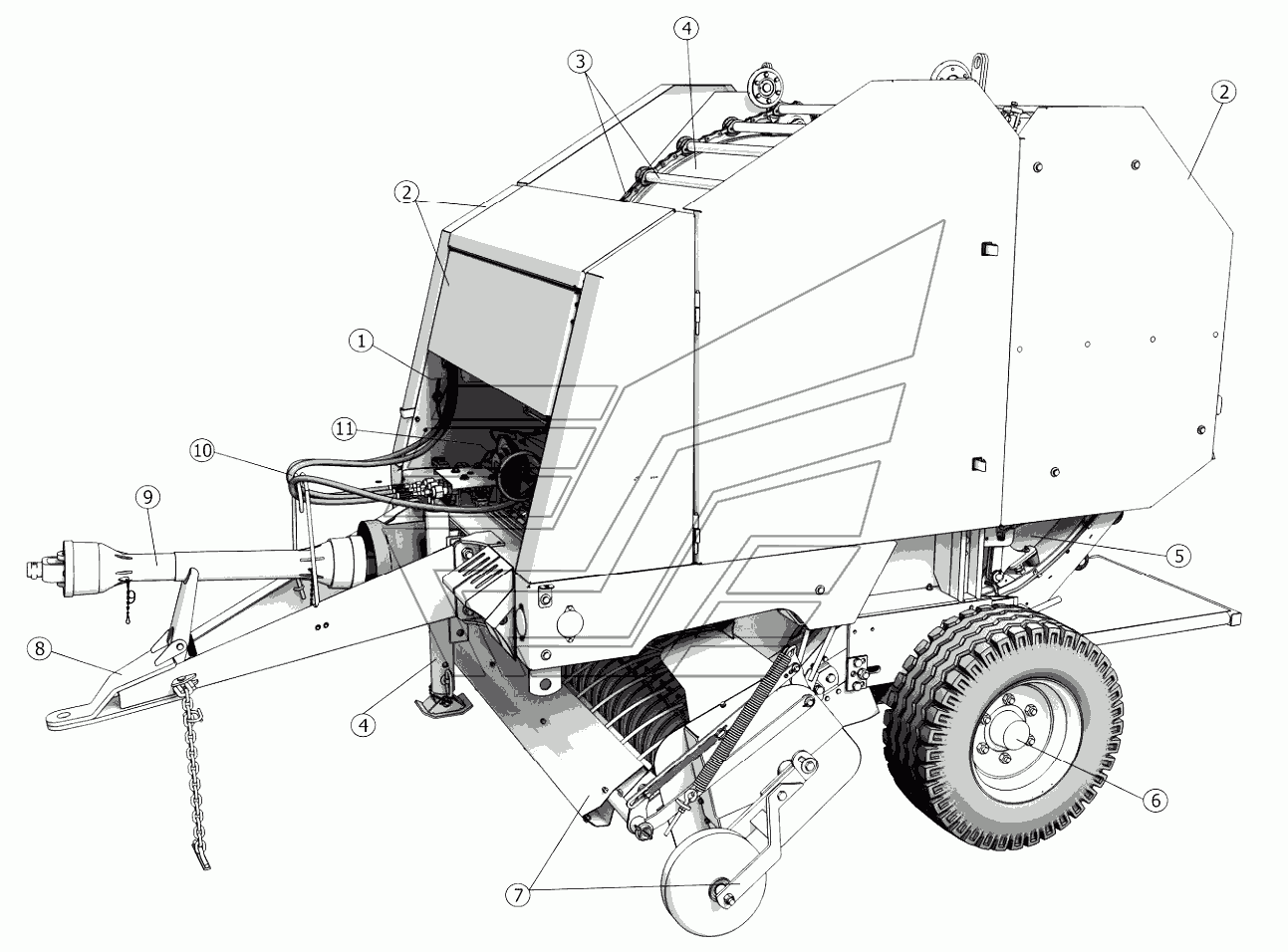

Общий вид ППР-150 ППР-150 "Pelikan Max". Каталог 2010г.

Камера передняя ППР-150.01.00.000А ППР-150 "Pelikan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Тубус

Заводской номер: АА101 Количество на модель: 1
АА101
1
2

Номер детали на чертеже:

2

Установка щитов

Заводской номер: ППР-150.11.00.000А Количество на модель: 1
ППР-150.11.00.000А
1
3

Номер детали на чертеже:

3

Транспортер цепной

Заводской номер: ППР-150.03.03.000Б Количество на модель: 1
ППР-150.03.03.000Б
1
4

Номер детали на чертеже:

4

Камера передняя

Заводской номер: ППР-150.01.00.000А Количество на модель: 1
ППР-150.01.00.000А
1
5

Номер детали на чертеже:

5

Камера задняя

Заводской номер: ППР-150.03.00.000А Количество на модель: 1
ППР-150.03.00.000А
1
6

Номер детали на чертеже:

6

Шасси

Заводской номер: ППР-150.02.00.000Б Количество на модель: 1
ППР-150.02.00.000Б
1
7

Номер детали на чертеже:

7

Установка механизма подбирающего

Заводской номер: ППР-150.16.00.000А Количество на модель: 1
ППР-150.16.00.000А
1
8

Номер детали на чертеже:

8

Установка сницы

Заводской номер: ППР-150.07.00.000А Количество на модель: 1
ППР-150.07.00.000А
1
9

Номер детали на чертеже:

9

Вал карданный

Заводской номер: ППР-150.00.00.800 Количество на модель: 1
ППР-150.00.00.800
1
10

Номер детали на чертеже:

10

Установка гидрооборудования

Заводской номер: ППР-150.09.00.000А Количество на модель:
ППР-150.09.00.000А
11

Номер детали на чертеже:

11

Установка механизма обматывающего

Заводской номер: ППР-150.10.00.000А Количество на модель: 1
ППР-150.10.00.000А
1
Камера передняя ППР-150.01.00.000А ППР-150 "Pelikan Max"
