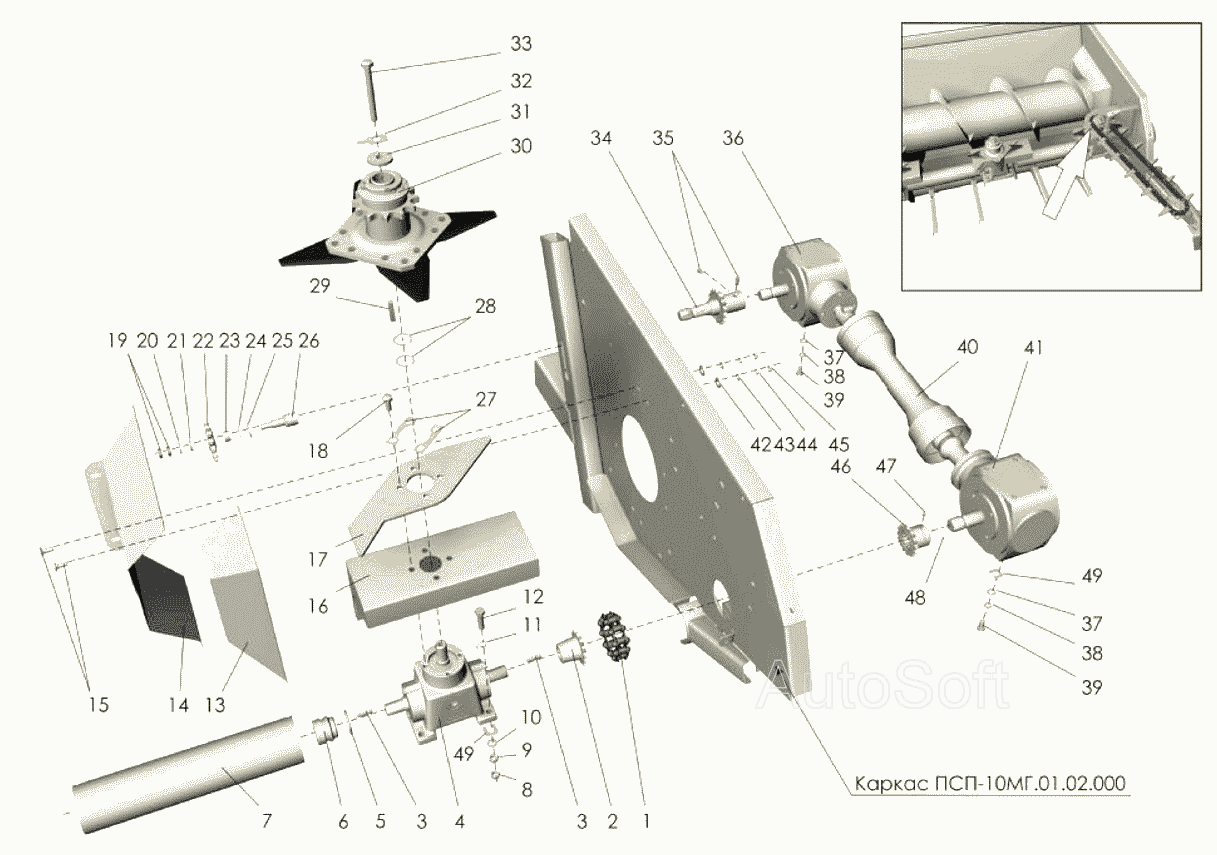

Корпус жатки (привод) ПСП-10МГ "Falcon". Каталог 2007г.

Корпус жатки (правая сторона) ПСП-10МГ "Falcon" Корпус жатки (привод) ПСП-10МГ "Falcon"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цепь 2ПР-15,875-45,4 ГОСТ13568-97

Заводской номер: [Цепь 2ПР-15,875-45,4 ГОСТ13568-97] Количество на модель: 1
[Цепь 2ПР-15,875-45,4 ГОСТ13568-97]
1
2

Номер детали на чертеже:

2

Полумуфта

Заводской номер: ПСП-10.01.01.604 Количество на модель: 1
ПСП-10.01.01.604
1
2

Номер детали на чертеже:

2

Полумуфта

Заводской номер: ПСП-10М.01.01.570 Количество на модель: 1
ПСП-10М.01.01.570
1
3

Номер детали на чертеже:

3

Шпонка 8х7х35 ГОСТ23360-78

Заводской номер: [Шпонка 8х7х35 ГОСТ23360-78] Количество на модель: 2
[Шпонка 8х7х35 ГОСТ23360-78]
2
4

Номер детали на чертеже:

4

Редуктор

Заводской номер: S0101956 Количество на модель: 1
S0101956
1
5

Номер детали на чертеже:

5

Кольцо прижимное

Заводской номер: ПСХ-01.021 Количество на модель: 1
ПСХ-01.021
1
6

Номер детали на чертеже:

6

Венец

Заводской номер: ПСХ-03.003 Количество на модель: 1
ПСХ-03.003
1
7

Номер детали на чертеже:

7

Валик

Заводской номер: ПСХ-01.480 Количество на модель: 1
ПСХ-01.480
1
8

Номер детали на чертеже:

8

Гайка М12-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М12-6Н.6.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М12-6Н.6.019 ГОСТ5915-70]
4
10

Номер детали на чертеже:

10

Шайба 12.03.016 ГОСТ13464-77

Заводской номер: [Шайба 12.03.016 ГОСТ13464-77] Количество на модель: 4
[Шайба 12.03.016 ГОСТ13464-77]
4
11

Номер детали на чертеже:

11

Шайба 12.01.019 ГОСТ13464-77

Заводской номер: [Шайба 12.01.019 ГОСТ13464-77] Количество на модель: 4
[Шайба 12.01.019 ГОСТ13464-77]
4
12

Номер детали на чертеже:

12

Болт М12-6gх50.88.019 ГОСТ7798-70

Заводской номер: [Болт М12-6gх50.88.019 ГОСТ7798-70] Количество на модель: 4
[Болт М12-6gх50.88.019 ГОСТ7798-70]
4
13

Номер детали на чертеже:

13

Щиток

Заводской номер: ПСП-10МГ.01.01.499 Количество на модель: 1
ПСП-10МГ.01.01.499
1
14

Номер детали на чертеже:

14

Щиток

Заводской номер: ПСП-10МГ.01.01.498 Количество на модель: 1
ПСП-10МГ.01.01.498
1
15

Номер детали на чертеже:

15

Болт М8х20.46.016 ГОСТ7802-81

Заводской номер: [Болт М8х20.46.016 ГОСТ7802-81] Количество на модель: 13
[Болт М8х20.46.016 ГОСТ7802-81]
13
16

Номер детали на чертеже:

16

Щиток

Заводской номер: ПСП-10МГ.01.01.440-05 Количество на модель: 1
ПСП-10МГ.01.01.440-05
1
17

Номер детали на чертеже:

17

Противорез

Заводской номер: ПСП-10.01.01.401 Количество на модель: 1
ПСП-10.01.01.401
1
18

Номер детали на чертеже:

18

Болт М10-6gх25.88.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх25.88.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10-6gх25.88.019 ГОСТ7798-70]
4
19

Номер детали на чертеже:

19

Гайка М14-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М14-6Н.6.019 ГОСТ5915-70] Количество на модель: 2
[Гайка М14-6Н.6.019 ГОСТ5915-70]
2
20

Номер детали на чертеже:

20

Шайба С14х3.01.019 ГОСТ11371-78

Заводской номер: [Шайба С14х3.01.019 ГОСТ11371-78] Количество на модель: 1
[Шайба С14х3.01.019 ГОСТ11371-78]
1
21

Номер детали на чертеже:

21

Втулка

Заводской номер: 80443 Количество на модель: 1
80443
1
22

Номер детали на чертеже:

22

Звездочка натяжная

Заводской номер: 54-2-48-1 Количество на модель: 1
54-2-48-1
1
23

Номер детали на чертеже:

23

Втулка

Заводской номер: Н.206.25.002 Количество на модель: 1
Н.206.25.002
1
24

Номер детали на чертеже:

24

Шайба 20х1.01.019 ГОСТ10450-78

Заводской номер: [Шайба 20х1.01.019 ГОСТ10450-78] Количество на модель: 3
[Шайба 20х1.01.019 ГОСТ10450-78]
3
25

Номер детали на чертеже:

25

Шайба 20х3.01.019 ГОСТ11371-78

Заводской номер: [Шайба 20х3.01.019 ГОСТ11371-78] Количество на модель: 1
[Шайба 20х3.01.019 ГОСТ11371-78]
1
26

Номер детали на чертеже:

26

Ось

Заводской номер: 54-61797 Количество на модель: 1
54-61797
1
27

Номер детали на чертеже:

27

Шайба стопорная

Заводской номер: ПСП-10.01.01.511 Количество на модель: 2
ПСП-10.01.01.511
2
28

Номер детали на чертеже:

28

Пластина регулировочная

Заводской номер: ПСХ-03.013 Количество на модель: 2
ПСХ-03.013
2
29

Номер детали на чертеже:

29

Шпонка 8х7х45 ГОСТ23360-78

Заводской номер: [Шпонка 8х7х45 ГОСТ23360-78] Количество на модель: 1
[Шпонка 8х7х45 ГОСТ23360-78]
1
30

Номер детали на чертеже:

30

Аппарат режущий

Заводской номер: ПСП-10.01.01.130 Количество на модель: 1
ПСП-10.01.01.130
1
31

Номер детали на чертеже:

31

Шайба

Заводской номер: ПСП-10.01.01.618 Количество на модель: 1
ПСП-10.01.01.618
1
32

Номер детали на чертеже:

32

Шайба стопорная

Заводской номер: ПСП-10.01.01.508 Количество на модель: 1
ПСП-10.01.01.508
1
33

Номер детали на чертеже:

33

Болт М10-6gх90.88.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх90.88.019 ГОСТ7798-70] Количество на модель: 1
[Болт М10-6gх90.88.019 ГОСТ7798-70]
1
34

Номер детали на чертеже:

34

Привод

Заводской номер: ПСП-10МГ.01.01.650 Количество на модель: 1
ПСП-10МГ.01.01.650
1
35

Номер детали на чертеже:

35

Винт ВМ10-6gх20.14Н.019 ГОСТ1485-84

Заводской номер: [Винт ВМ10-6gх20.14Н.019 ГОСТ1485-84] Количество на модель: 2
[Винт ВМ10-6gх20.14Н.019 ГОСТ1485-84]
2
36

Номер детали на чертеже:

36

Редуктор

Заводской номер: R2400218 Количество на модель: 1
R2400218
1
37

Номер детали на чертеже:

37

Шайба С12.01.019 ГОСТ11371-78

Заводской номер: [Шайба С12.01.019 ГОСТ11371-78] Количество на модель: 8
[Шайба С12.01.019 ГОСТ11371-78]
8
38

Номер детали на чертеже:

38

Шайба 12Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 12Т.65Г.019 ГОСТ6402-70] Количество на модель: 8
[Шайба 12Т.65Г.019 ГОСТ6402-70]
8
39

Номер детали на чертеже:

39

Болт М12-6gх25.88.019 ГОСТ7798-70

Заводской номер: [Болт М12-6gх25.88.019 ГОСТ7798-70] Количество на модель: 8
[Болт М12-6gх25.88.019 ГОСТ7798-70]
8
40

Номер детали на чертеже:

40

Карданный вал

Заводской номер: 2005/700/37,1-37,1 Количество на модель: 1
2005/700/37,1-37,1
1
41

Номер детали на чертеже:

41

Редуктор

Заводской номер: R2400214 Количество на модель: 1
R2400214
1
43

Номер детали на чертеже:

43

Шайба С8.01.019 ГОСТ11371-78

Заводской номер: [Шайба С8.01.019 ГОСТ11371-78] Количество на модель: 13
[Шайба С8.01.019 ГОСТ11371-78]
13
44

Номер детали на чертеже:

44

Шайба 8Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8Т.65Г.019 ГОСТ6402-70] Количество на модель: 13
[Шайба 8Т.65Г.019 ГОСТ6402-70]
13
45

Номер детали на чертеже:

45

Гайка М8-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.6.019 ГОСТ5915-70] Количество на модель: 13
[Гайка М8-6Н.6.019 ГОСТ5915-70]
13
46

Номер детали на чертеже:

46

Звездочка

Заводской номер: ПСП-10МГ.01.01.640 Количество на модель: 1
ПСП-10МГ.01.01.640
1
47

Номер детали на чертеже:

47

Винт ВМ8-6gх12.14Н ГОСТ1476-93

Заводской номер: [Винт ВМ8-6gх12.14Н ГОСТ1476-93] Количество на модель: 1
[Винт ВМ8-6gх12.14Н ГОСТ1476-93]
1
48

Номер детали на чертеже:

48

Кольцо 55 II 01 3 ГОСТ2833-77

Заводской номер: [Кольцо 55 II 01 3 ГОСТ2833-77] Количество на модель: 1
[Кольцо 55 II 01 3 ГОСТ2833-77]
1
49

Номер детали на чертеже:

49

Шайба

Заводской номер: ПСХ-01.398 Количество на модель: 32
ПСХ-01.398
32
49

Номер детали на чертеже:

49

Шайба

Заводской номер: ПСХ-01.398-01 Количество на модель: 32
ПСХ-01.398-01
32
