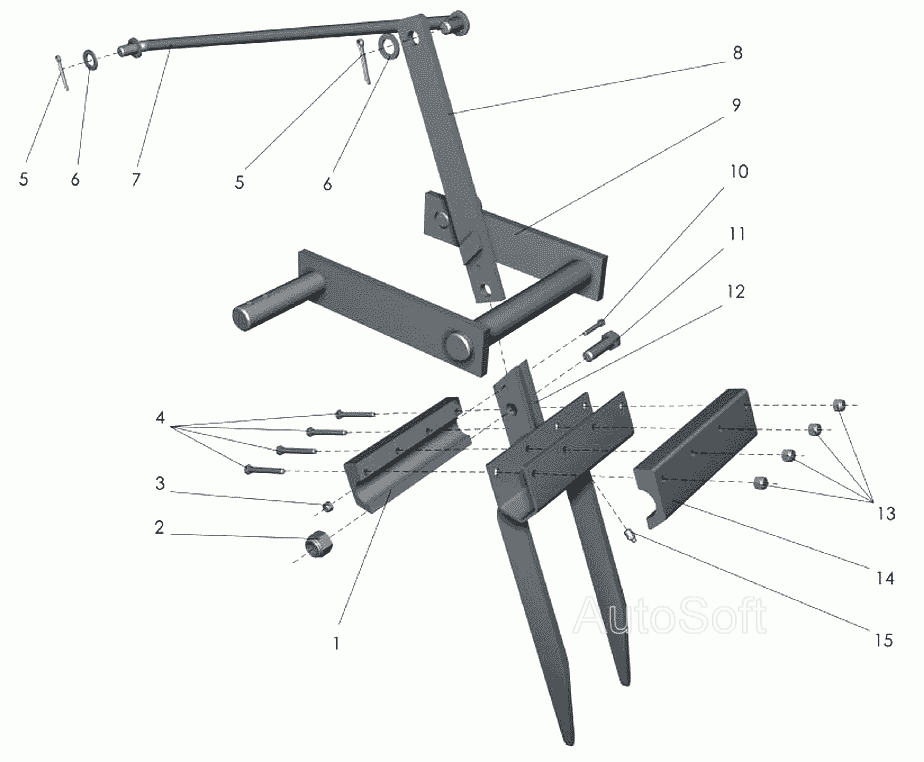

Двухпальцевая граблина ППТ-041 "Tukan". Каталог 2007г.

Трехпальцевая граблина ППТ-041 "Tukan" Механизм натяжения шпагата ППТ-041 "Tukan"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Захват

Заводской номер: ППТ-041.01.001 Количество на модель: 1
ППТ-041.01.001
1
2

Номер детали на чертеже:

2

Гайка М16-6Н.019 ТУ23.4617472.08-92

Заводской номер: [Гайка М16-6Н.019 ТУ23.4617472.08-92] Количество на модель: 1
[Гайка М16-6Н.019 ТУ23.4617472.08-92]
1
3

Номер детали на чертеже:

3

Гайка М6-6Н.019 ТУ23.4617472.08-92

Заводской номер: [Гайка М6-6Н.019 ТУ23.4617472.08-92] Количество на модель: 1
[Гайка М6-6Н.019 ТУ23.4617472.08-92]
1
4

Номер детали на чертеже:

4

Болт М8-6gх75.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх75.88.35.019 ГОСТ7798-70] Количество на модель: 4
[Болт М8-6gх75.88.35.019 ГОСТ7798-70]
4
5

Номер детали на чертеже:

5

Шплинт 5х36 ГОСТ397-79

Заводской номер: [Шплинт 5х36 ГОСТ397-79] Количество на модель: 2
[Шплинт 5х36 ГОСТ397-79]
2
6

Номер детали на чертеже:

6

Шайба С16х3.01.019 ГОСТ11371-78

Заводской номер: [Шайба С16х3.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба С16х3.01.019 ГОСТ11371-78]
2
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: ППТ-041.01.660 Количество на модель: 1
ППТ-041.01.660
1
8

Номер детали на чертеже:

8

Упор

Заводской номер: ППТ-041.01.570 Количество на модель: 1
ППТ-041.01.570
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: ППТ-041.01.620 Количество на модель: 1
ППТ-041.01.620
1
10

Номер детали на чертеже:

10

Болт М6-6gх40.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М6-6gх40.88.35.019 ГОСТ7798-70] Количество на модель: 1
[Болт М6-6gх40.88.35.019 ГОСТ7798-70]
1
11

Номер детали на чертеже:

11

Болт М16-6gх55.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М16-6gх55.88.35.019 ГОСТ7798-70] Количество на модель: 1
[Болт М16-6gх55.88.35.019 ГОСТ7798-70]
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: ППТ-041.01.610 Количество на модель: 1
ППТ-041.01.610
1
13

Номер детали на чертеже:

13

Гайка М8-6Н.019 ТУ23.4617472.08-92

Заводской номер: [Гайка М8-6Н.019 ТУ23.4617472.08-92] Количество на модель: 4
[Гайка М8-6Н.019 ТУ23.4617472.08-92]
4
14

Номер детали на чертеже:

14

Захват

Заводской номер: ППТ-041.01.001-01 Количество на модель: 1
ППТ-041.01.001-01
1
15

Номер детали на чертеже:

15

Масленка 1.2.Ц6хр ГОСТ19853-74

Заводской номер: [Масленка 1.2.Ц6хр ГОСТ19853-74] Количество на модель: 1
[Масленка 1.2.Ц6хр ГОСТ19853-74]
1
