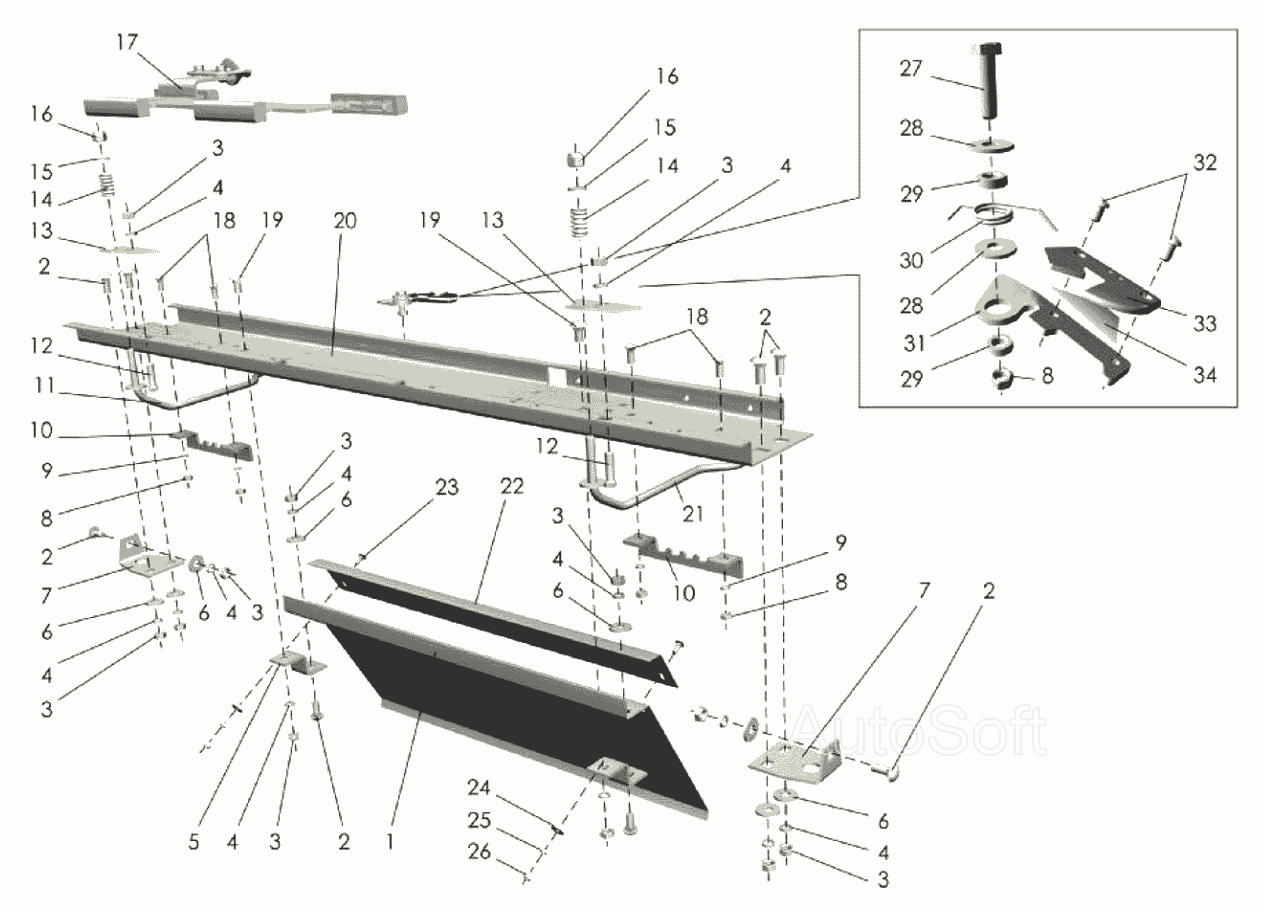

Панель нижняя ППР-120 "Pelikan". Каталог 2007г.

Каретка верхняя ППР-120 "Pelikan" Каретка нижняя ППР-120 "Pelikan"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стенка

Заводской номер: ППР-122.10.423А Количество на модель: 1
ППР-122.10.423А
1
2

Номер детали на чертеже:

2

Болт М10х25.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х25.46.019 ГОСТ7802-81] Количество на модель: 8
[Болт М10х25.46.019 ГОСТ7802-81]
8
3

Номер детали на чертеже:

3

Гайка М10-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.6.019 ГОСТ5915-70] Количество на модель: 12
[Гайка М10-6Н.6.019 ГОСТ5915-70]
12
4

Номер детали на чертеже:

4

Шайба 10Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10Т.65Г.019 ГОСТ6402-70] Количество на модель: 12
[Шайба 10Т.65Г.019 ГОСТ6402-70]
12
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: ППР-122.10.451 Количество на модель: 2
ППР-122.10.451
2
6

Номер детали на чертеже:

6

Шайба С10х3.01.019 ГОСТ6958-78

Заводской номер: [Шайба С10х3.01.019 ГОСТ6958-78] Количество на модель: 8
[Шайба С10х3.01.019 ГОСТ6958-78]
8
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: ППР-122.10.427 Количество на модель: 2
ППР-122.10.427
2
8

Номер детали на чертеже:

8

Гайка М8-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.6.019 ГОСТ5915-70] Количество на модель: 5
[Гайка М8-6Н.6.019 ГОСТ5915-70]
5
9

Номер детали на чертеже:

9

Шайба 8Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8Т.65Г.019 ГОСТ6402-70] Количество на модель: 4
[Шайба 8Т.65Г.019 ГОСТ6402-70]
4
10

Номер детали на чертеже:

10

Ограничитель

Заводской номер: ППР-122.10.426 Количество на модель: 2
ППР-122.10.426
2
11

Номер детали на чертеже:

11

Отсекатель

Заводской номер: ППР-122.10.140-01 Количество на модель: 1
ППР-122.10.140-01
1
12

Номер детали на чертеже:

12

Болт М10-6gх35.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх35.88.35.019 ГОСТ7798-70] Количество на модель: 2
[Болт М10-6gх35.88.35.019 ГОСТ7798-70]
2
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: ППР-122.10.424 Количество на модель: 2
ППР-122.10.424
2
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: ППР-122.10.621 Количество на модель: 2
ППР-122.10.621
2
15

Номер детали на чертеже:

15

Шайба С10.01.019 ГОСТ11371-78

Заводской номер: [Шайба С10.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба С10.01.019 ГОСТ11371-78]
2
16

Номер детали на чертеже:

16

Гайка М10-6Н ТУ23.4617472.08-92

Заводской номер: [Гайка М10-6Н ТУ23.4617472.08-92] Количество на модель: 2
[Гайка М10-6Н ТУ23.4617472.08-92]
2
17

Номер детали на чертеже:

17

Каретка нижняя

Заводской номер: ППР-122.10.110 Количество на модель: 1
ППР-122.10.110
1
18

Номер детали на чертеже:

18

Болт М8х20.46.019 ГОСТ7802-81

Заводской номер: [Болт М8х20.46.019 ГОСТ7802-81] Количество на модель: 4
[Болт М8х20.46.019 ГОСТ7802-81]
4
19

Номер детали на чертеже:

19

Болт М10х20.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х20.46.019 ГОСТ7802-81] Количество на модель: 2
[Болт М10х20.46.019 ГОСТ7802-81]
2
20

Номер детали на чертеже:

20

Балка

Заводской номер: ППР-122.10.130 Количество на модель: 1
ППР-122.10.130
1
21

Номер детали на чертеже:

21

Отсекатель

Заводской номер: ППР-122.10.140 Количество на модель: 1
ППР-122.10.140
1
22

Номер детали на чертеже:

22

Накладка

Заводской номер: ППР-122.10.425 Количество на модель: 1
ППР-122.10.425
1
23

Номер детали на чертеже:

23

Болт М6х16.46.019 ГОСТ7802-81

Заводской номер: [Болт М6х16.46.019 ГОСТ7802-81] Количество на модель: 2
[Болт М6х16.46.019 ГОСТ7802-81]
2
24

Номер детали на чертеже:

24

Шайба С6.01.019 ГОСТ6958-78

Заводской номер: [Шайба С6.01.019 ГОСТ6958-78] Количество на модель: 2
[Шайба С6.01.019 ГОСТ6958-78]
2
25

Номер детали на чертеже:

25

Шайба 6Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 6Т.65Г.019 ГОСТ6402-70] Количество на модель: 2
[Шайба 6Т.65Г.019 ГОСТ6402-70]
2
26

Номер детали на чертеже:

26

Гайка М6-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М6-6Н.6.019 ГОСТ5915-70] Количество на модель: 2
[Гайка М6-6Н.6.019 ГОСТ5915-70]
2
27

Номер детали на чертеже:

27

Болт М8-6gх30.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх30.88.35.019 ГОСТ7798-70] Количество на модель: 1
[Болт М8-6gх30.88.35.019 ГОСТ7798-70]
1
28

Номер детали на чертеже:

28

Шайба С8х2.01.019 ГОСТ6958-79

Заводской номер: [Шайба С8х2.01.019 ГОСТ6958-79] Количество на модель: 2
[Шайба С8х2.01.019 ГОСТ6958-79]
2
29

Номер детали на чертеже:

29

Втулка

Заводской номер: ППР-122.10.613 Количество на модель: 2
ППР-122.10.613
2
30

Номер детали на чертеже:

30

Пружина

Заводской номер: ППР-122.10.614А Количество на модель: 1
ППР-122.10.614А
1
31

Номер детали на чертеже:

31

Панель

Заводской номер: ППР-122.10.413 Количество на модель: 1
ППР-122.10.413
1
32

Номер детали на чертеже:

32

Винт М6-6gх10.48.019 ГОСТ17473-80

Заводской номер: [Винт М6-6gх10.48.019 ГОСТ17473-80] Количество на модель: 2
[Винт М6-6gх10.48.019 ГОСТ17473-80]
2
33

Номер детали на чертеже:

33

Поводок

Заводской номер: ППР-122.10.414 Количество на модель: 1
ППР-122.10.414
1
34

Номер детали на чертеже:

34

Нож

Заводской номер: ППР-122.10.415 Количество на модель: 1
ППР-122.10.415
1
