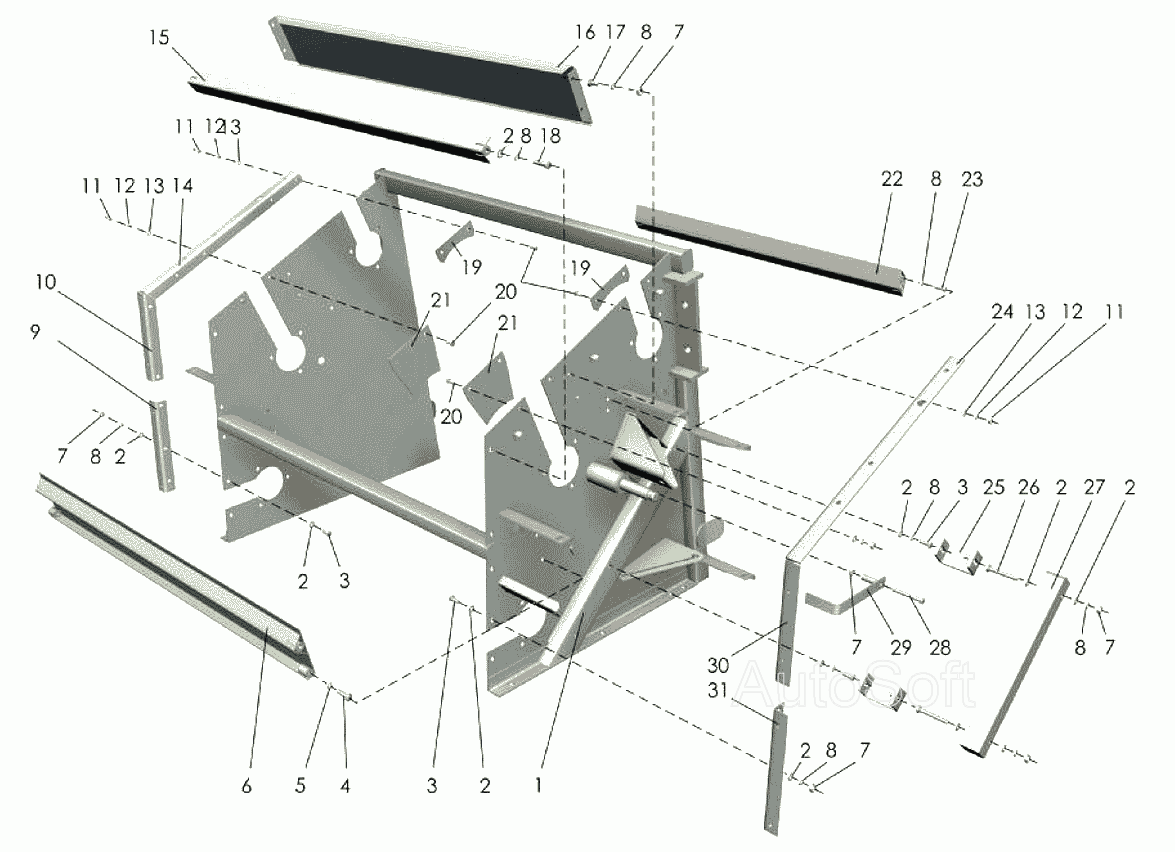

Рама верхней камеры ППР-120 "Pelikan". Каталог 2007г.

Вал приводной ППР-120 "Pelikan" Валец ППР-120 "Pelikan"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: ППР-122.02.010 Количество на модель: 1
ППР-122.02.010
1
2

Номер детали на чертеже:

2

Шайба С10.01.019 ГОСТ11371-78

Заводской номер: [Шайба С10.01.019 ГОСТ11371-78] Количество на модель: 16
[Шайба С10.01.019 ГОСТ11371-78]
16
3

Номер детали на чертеже:

3

Болт М10-6gх25.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх25.88.35.019 ГОСТ7798-70] Количество на модель: 10
[Болт М10-6gх25.88.35.019 ГОСТ7798-70]
10
4

Номер детали на чертеже:

4

Болт М10-6gх35.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх35.88.35.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10-6gх35.88.35.019 ГОСТ7798-70]
4
5

Номер детали на чертеже:

5

Шайба 10Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10Т.65Г.019 ГОСТ6402-70] Количество на модель: 4
[Шайба 10Т.65Г.019 ГОСТ6402-70]
4
6

Номер детали на чертеже:

6

Экран

Заводской номер: ППР-122.02.060 Количество на модель: 1
ППР-122.02.060
1
7

Номер детали на чертеже:

7

Гайка М10-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.6.019 ГОСТ5915-70] Количество на модель: 24
[Гайка М10-6Н.6.019 ГОСТ5915-70]
24
9

Номер детали на чертеже:

9

Накладка

Заводской номер: ППР-122.02.426-01 Количество на модель: 1
ППР-122.02.426-01
1
10

Номер детали на чертеже:

10

Накладка

Заводской номер: ППР-122.02.415-01 Количество на модель: 1
ППР-122.02.415-01
1
11

Номер детали на чертеже:

11

Гайка М8-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.6.019 ГОСТ5915-70] Количество на модель: 8
[Гайка М8-6Н.6.019 ГОСТ5915-70]
8
12

Номер детали на чертеже:

12

Шайба 8Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8Т.65Г.019 ГОСТ6402-70] Количество на модель: 8
[Шайба 8Т.65Г.019 ГОСТ6402-70]
8
13

Номер детали на чертеже:

13

Шайба С8.01.019 ГОСТ11371-78

Заводской номер: [Шайба С8.01.019 ГОСТ11371-78] Количество на модель: 8
[Шайба С8.01.019 ГОСТ11371-78]
8
14

Номер детали на чертеже:

14

Накладка

Заводской номер: ППР-122.02.407-01 Количество на модель: 1
ППР-122.02.407-01
1
15

Номер детали на чертеже:

15

Жесткость

Заводской номер: ППР-122.02.070 Количество на модель: 1
ППР-122.02.070
1
16

Номер детали на чертеже:

16

Отражатель

Заводской номер: ППР-122.02.491 Количество на модель: 1
ППР-122.02.491
1
17

Номер детали на чертеже:

17

Болт М10-6gх20.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх20.88.35.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10-6gх20.88.35.019 ГОСТ7798-70]
4
18

Номер детали на чертеже:

18

Болт М10-6gх40.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх40.88.35.019 ГОСТ7798-70] Количество на модель: 2
[Болт М10-6gх40.88.35.019 ГОСТ7798-70]
2
19

Номер детали на чертеже:

19

Заслонка

Заводской номер: ППР-122.02.411 Количество на модель: 2
ППР-122.02.411
2
20

Номер детали на чертеже:

20

Болт М8-6gх20.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх20.88.35.019 ГОСТ7798-70] Количество на модель: 8
[Болт М8-6gх20.88.35.019 ГОСТ7798-70]
8
21

Номер детали на чертеже:

21

Заслонка

Заводской номер: ППР-122.02.412 Количество на модель: 2
ППР-122.02.412
2
22

Номер детали на чертеже:

22

Экран

Заводской номер: ППР-122.02.300 Количество на модель: 1
ППР-122.02.300
1
24

Номер детали на чертеже:

24

Накладка

Заводской номер: ППР-122.02.407 Количество на модель: 1
ППР-122.02.407
1
25

Номер детали на чертеже:

25

Скоба

Заводской номер: ППР-122.02.496 Количество на модель: 2
ППР-122.02.496
2
26

Номер детали на чертеже:

26

Болт М10-6gх75.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх75.88.35.019 ГОСТ7798-70] Количество на модель: 2
[Болт М10-6gх75.88.35.019 ГОСТ7798-70]
2
27

Номер детали на чертеже:

27

Успокоитель

Заводской номер: ППР-122.02.901 Количество на модель: 1
ППР-122.02.901
1
28

Номер детали на чертеже:

28

Болт М10-6gх80.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх80.88.35.019 ГОСТ7798-70] Количество на модель: 1
[Болт М10-6gх80.88.35.019 ГОСТ7798-70]
1
29

Номер детали на чертеже:

29

Рукоятка

Заводской номер: ППР-122.02.415 Количество на модель: 1
ППР-122.02.415
1
30

Номер детали на чертеже:

30

Накладка

Заводской номер: ППР-122.02.220 Количество на модель: 1
ППР-122.02.220
1
31

Номер детали на чертеже:

31

Накладка

Заводской номер: ППР-122.02.426 Количество на модель: 1
ППР-122.02.426
1
